螺栓球网架施工方案

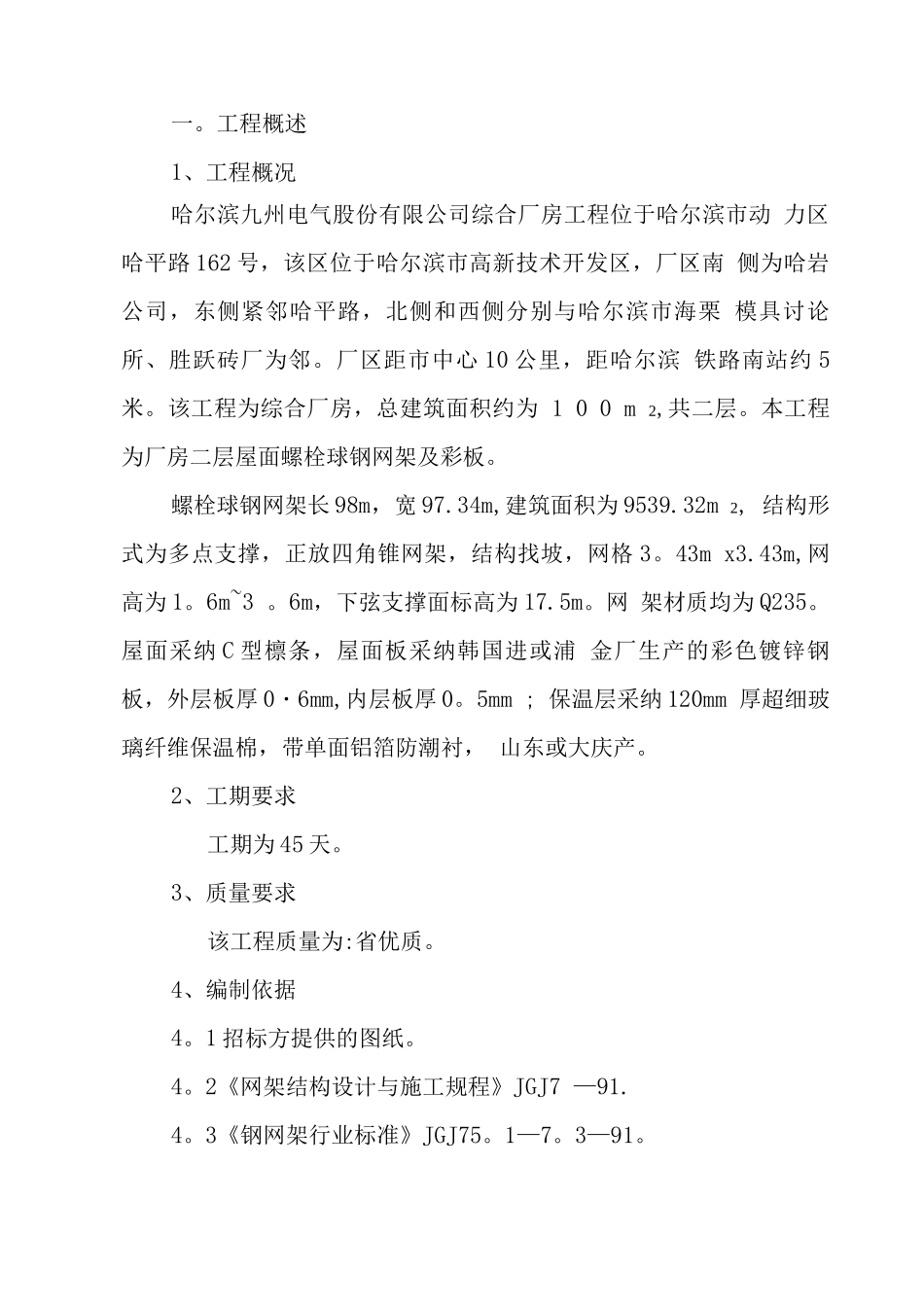

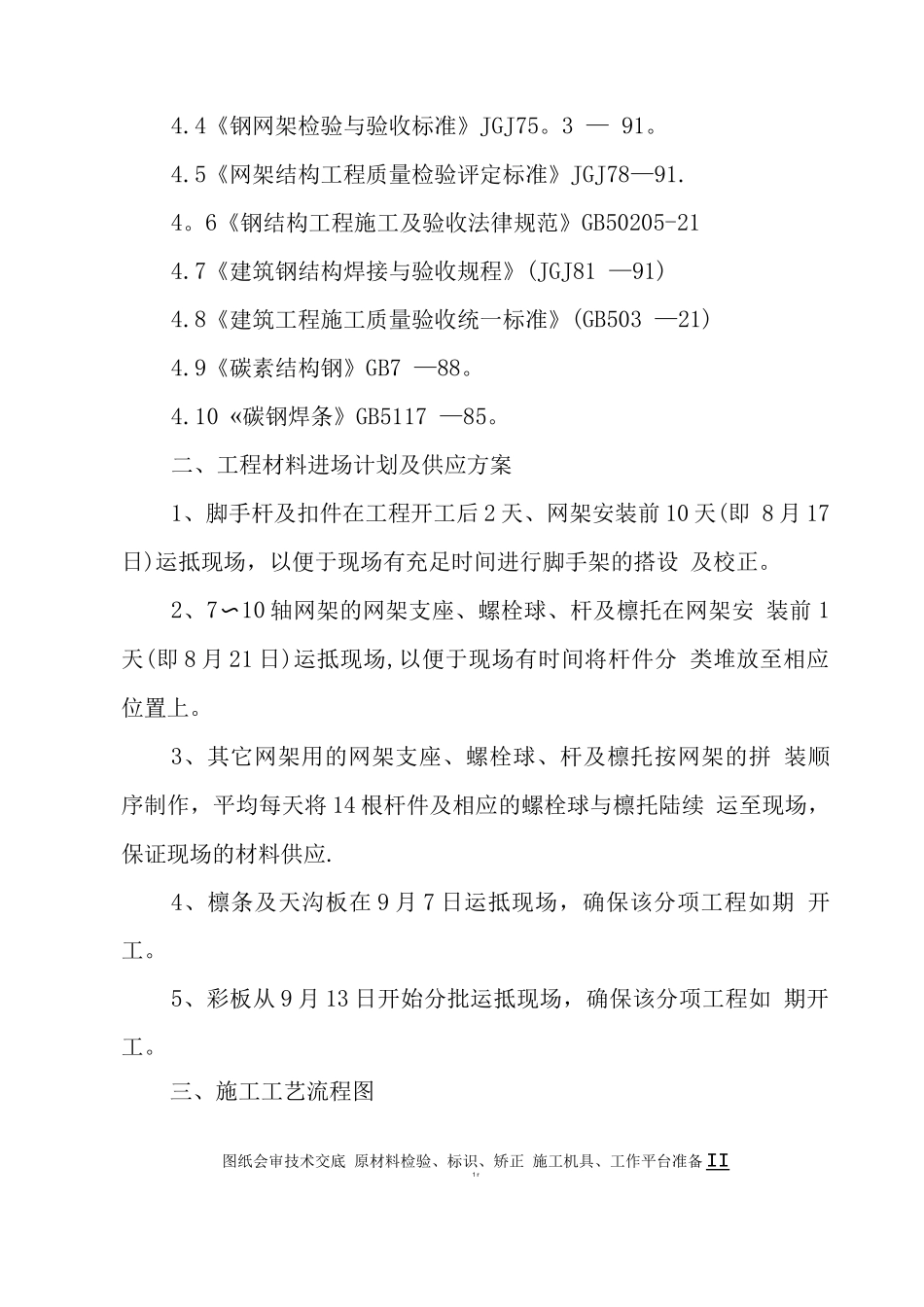

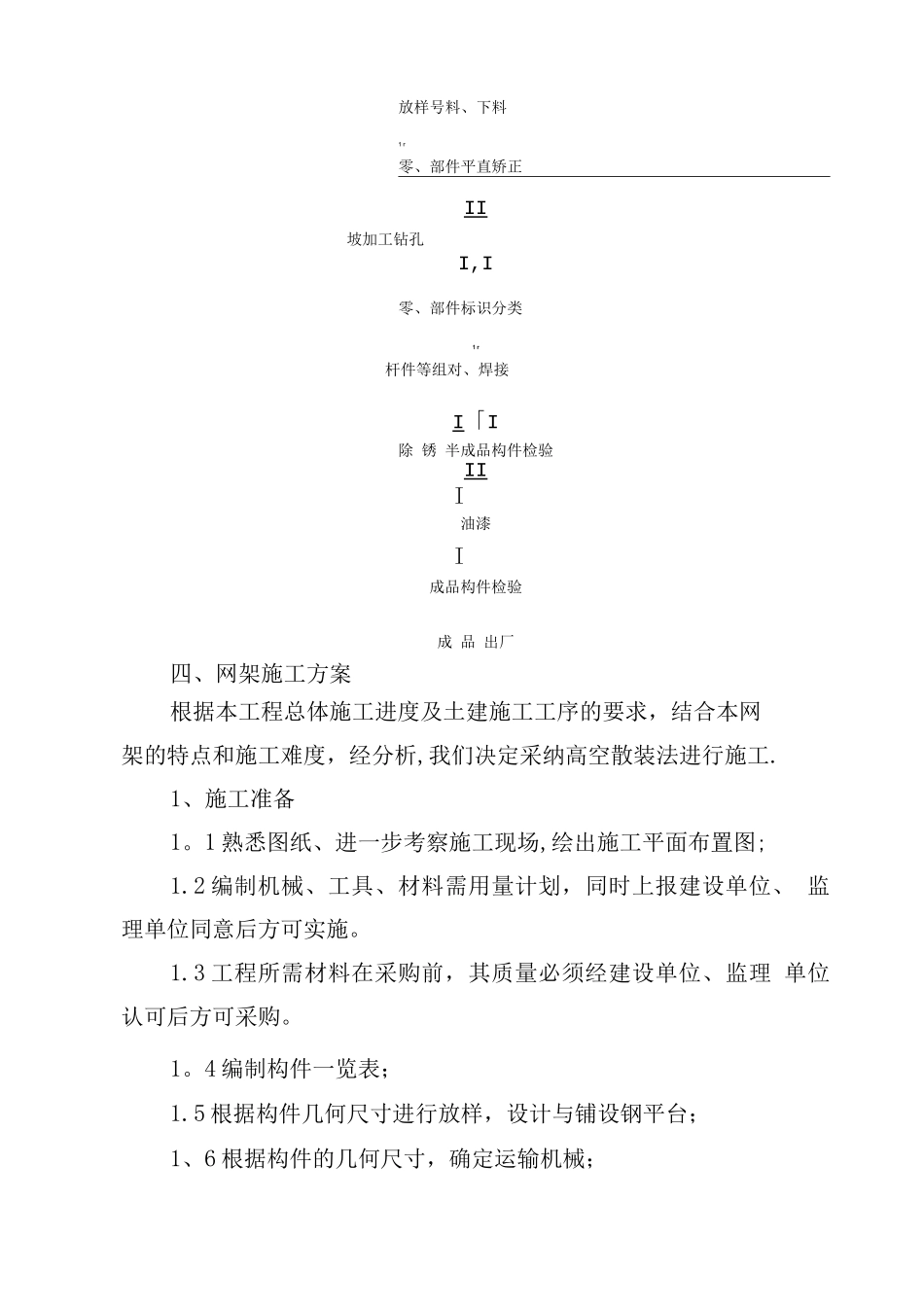

一。工程概述1、工程概况哈尔滨九州电气股份有限公司综合厂房工程位于哈尔滨市动 力区哈平路 162 号，该区位于哈尔滨市高新技术开发区，厂区南 侧为哈岩公司，东侧紧邻哈平路，北侧和西侧分别与哈尔滨市海栗 模具讨论所、胜跃砖厂为邻。厂区距市中心 10 公里，距哈尔滨 铁路南站约 5米。该工程为综合厂房，总建筑面积约为 1 0 0 m 2,共二层。本工程为厂房二层屋面螺栓球钢网架及彩板。螺栓球钢网架长 98m，宽 97.34m,建筑面积为 9539.32m 2, 结构形式为多点支撑，正放四角锥网架，结构找坡，网格 3。43m x3.43m,网高为 1。6m~3 。6m，下弦支撑面标高为 17.5m。网 架材质均为 Q235。屋面采纳 C 型檩条，屋面板采纳韩国进或浦 金厂生产的彩色镀锌钢板，外层板厚 0・6mm,内层板厚 0。5mm ; 保温层采纳 120mm 厚超细玻璃纤维保温棉，带单面铝箔防潮衬， 山东或大庆产。2、工期要求工期为 45 天。3、质量要求该工程质量为:省优质。4、编制依据4。1 招标方提供的图纸。4。2《网架结构设计与施工规程》JGJ7 —91.4。3《钢网架行业标准》JGJ75。1—7。3—91。4.4《钢网架检验与验收标准》JGJ75。3 — 91。4.5《网架结构工程质量检验评定标准》JGJ78—91.4。6《钢结构工程施工及验收法律规范》GB50205-214.7《建筑钢结构焊接与验收规程》(JGJ81 —91)4.8《建筑工程施工质量验收统一标准》(GB503 —21)4.9《碳素结构钢》GB7 —88。4.10 «碳钢焊条》GB5117 —85。二、工程材料进场计划及供应方案1、脚手杆及扣件在工程开工后 2 天、网架安装前 10 天(即 8 月 17日)运抵现场，以便于现场有充足时间进行脚手架的搭设 及校正。2、7〜10 轴网架的网架支座、螺栓球、杆及檩托在网架安 装前 1天(即 8 月 21 日)运抵现场,以便于现场有时间将杆件分 类堆放至相应位置上。3、其它网架用的网架支座、螺栓球、杆及檩托按网架的拼 装顺序制作，平均每天将 14 根杆件及相应的螺栓球与檩托陆续 运至现场，保证现场的材料供应.4、檩条及天沟板在 9 月 7 日运抵现场，确保该分项工程如期 开工。5、彩板从 9 月 13 日开始分批运抵现场，确保该分项工程如 期开工。三、施工工艺流程图图纸会审技术交底 原材料检验、标识、矫正 施工机具、工作平台准备 II1 r放样号料、下料1 r零、部件平直矫正II坡加工钻孔I,I零、部件标识分类1 r杆件等组对、焊接I「I除 锈 半成品构件检验III油漆I成品构...
