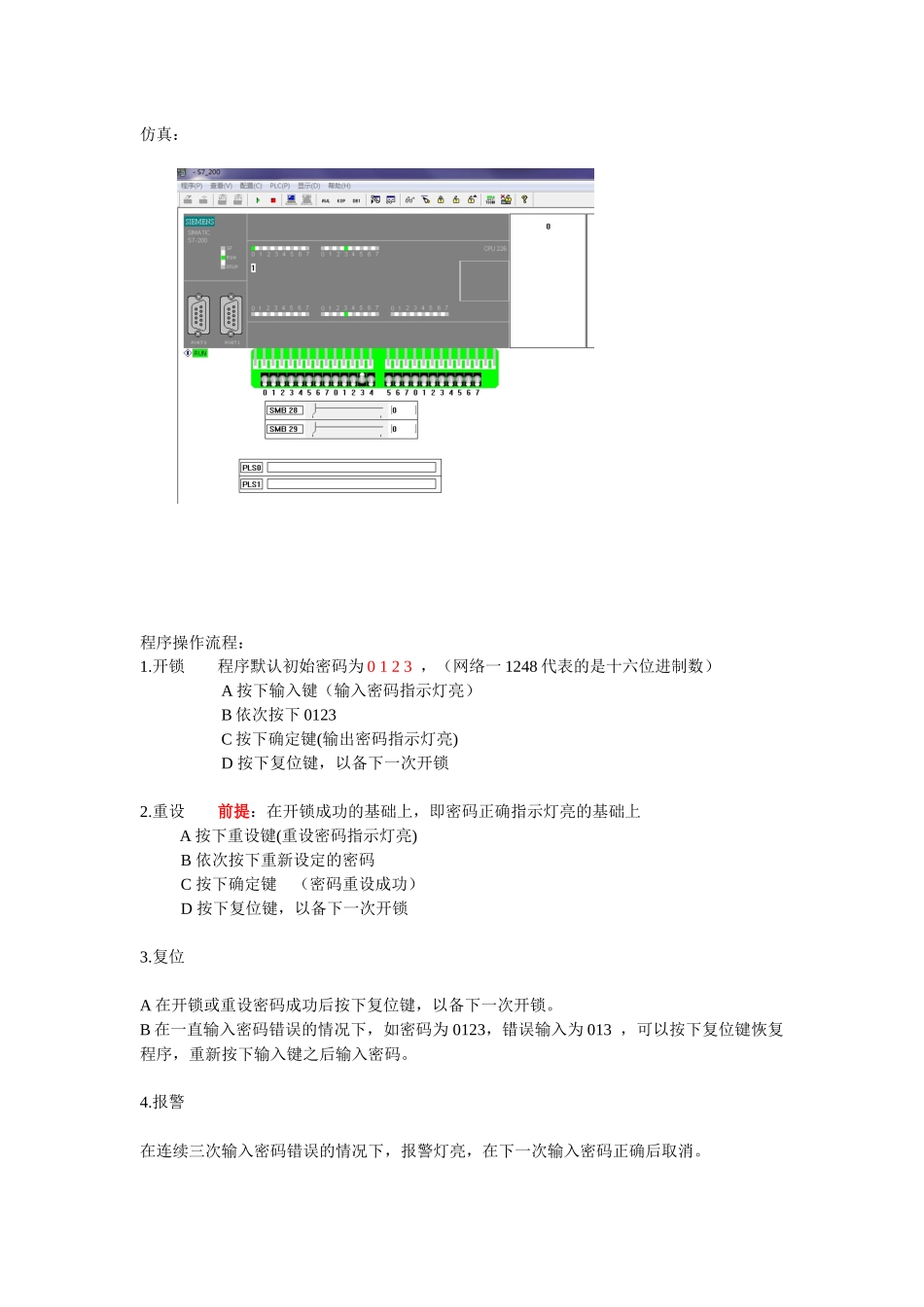

山东理工大学 电气 13 级 溯流光 设计任务PLC 设计一个四位密码锁，实现对重要场所的安全门控。1、 控制要求1） 输入密码正确时，执行开门信号。2） 密码输入错误三次以上时，报警，密码输入正确后，取消报警。3） 重设密码。2、 密码锁面板图如下 3、 灯从左到右依次为：输入密码指示灯，有输入时指示灯，重设密码指示灯密码正确指示灯，密码错误指示灯，报警指示灯原理：正确密码地址 MW2 MW4 MW6 MW8 正在输入的密码地址 MW20 MW22 MW24 MW26 重设密码预存地址 MW12 MW14 MW16 MW18 仿真：程序操作流程： 1.开锁 程序默认初始密码为 0 1 2 3 ，（网络一 1248 代表的是十六位进制数）A 按下输入键（输入密码指示灯亮）B 依次按下 0123C 按下确定键(输出密码指示灯亮)D 按下复位键，以备下一次开锁2.重设 前提：在开锁成功的基础上，即密码正确指示灯亮的基础上 A 按下重设键(重设密码指示灯亮) B 依次按下重新设定的密码 C 按下确定键 （密码重设成功） D 按下复位键，以备下一次开锁 3.复位A 在开锁或重设密码成功后按下复位键，以备下一次开锁。B 在一直输入密码错误的情况下，如密码为 0123，错误输入为 013 ，可以按下复位键恢复程序，重新按下输入键之后输入密码。4.报警在连续三次输入密码错误的情况下，报警灯亮，在下一次输入密码正确后取消。5.有输入时指示灯按下数字键的指示灯闪耀I/O 分配表’LED6‘Q0.5报警灯‘SB14’I1.3 确定按键‘SB12’I1.1 复位按键‘SB13’I1.2 输入按键‘SB11’I1.0 重设密码按键‘SB10’I1.5 按键 9’SB9‘I1.4 按键 8‘SB8’I0.7 按键 7‘SB7’I0.6 按键 6‘SB6’I0.5 按键 5‘SB5’I0.4 按键 4‘SB4’I0.3 按键 3‘SB3’I0.2 按键 2‘SB2’I0.1 按键 1‘SB1’I0.0 按键 0‘LED1’Q0.0输入密码灯‘LED2’Q0.1有输入灯‘LED3’Q0.2重设密码灯‘LED4’Q1.3密码正确灯‘LED5’Q1.4密码错误灯梯形图程序
