计算机网络实验报告

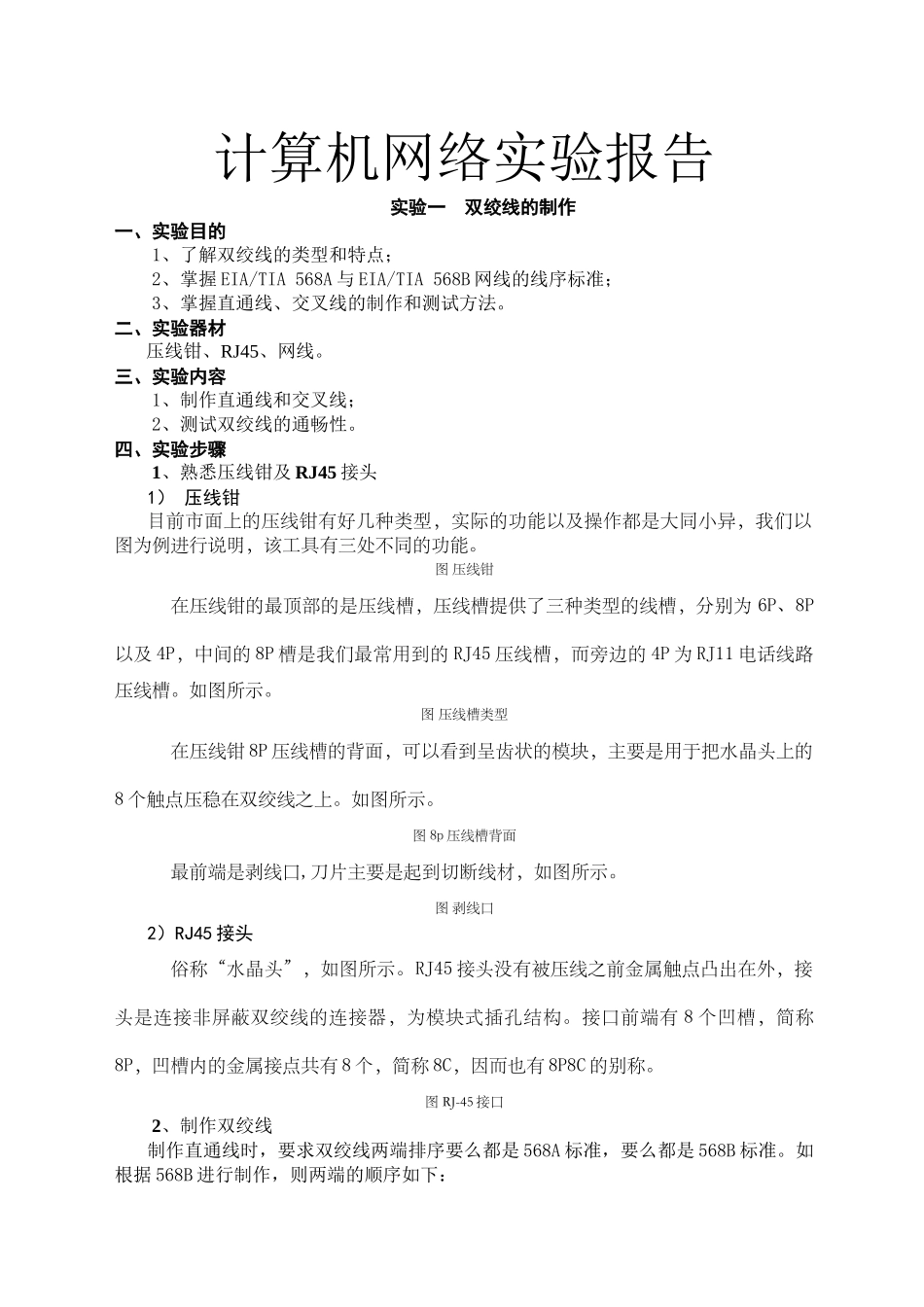

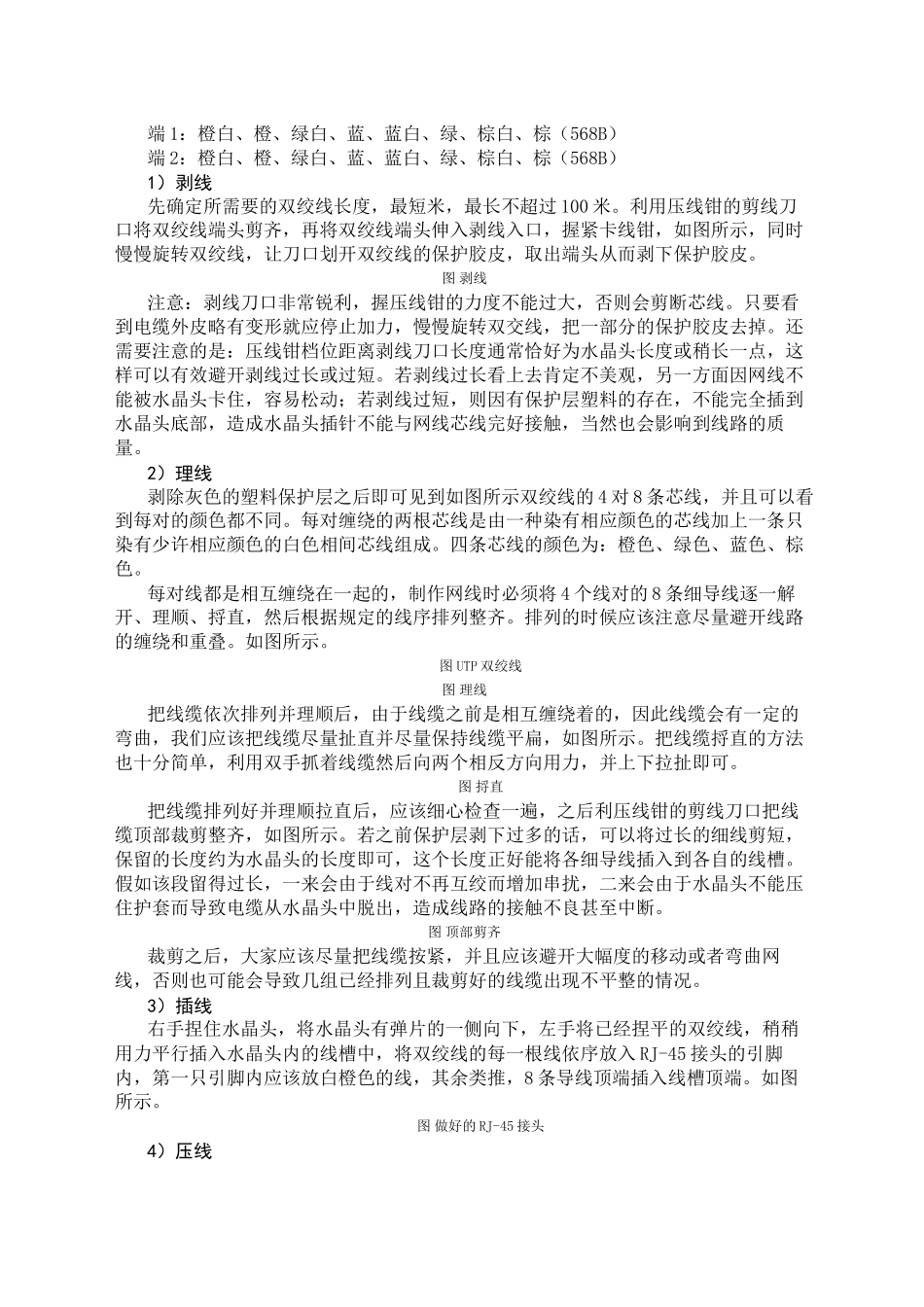

计算机网络实验报告 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】计算机网络实验报告实验一 双绞线的制作一、实验目的1、了解双绞线的类型和特点；2、掌握 EIA/TIA 568A 与 EIA/TIA 568B 网线的线序标准；3、掌握直通线、交叉线的制作和测试方法。二、实验器材压线钳、RJ45、网线。三、实验内容1、制作直通线和交叉线；2、测试双绞线的通畅性。四、实验步骤1、熟悉压线钳及 RJ45 接头1） 压线钳目前市面上的压线钳有好几种类型，实际的功能以及操作都是大同小异，我们以图为例进行说明，该工具有三处不同的功能。图 压线钳在压线钳的最顶部的是压线槽，压线槽提供了三种类型的线槽，分别为 6P、8P以及 4P，中间的 8P 槽是我们最常用到的 RJ45 压线槽，而旁边的 4P 为 RJ11 电话线路压线槽。如图所示。图 压线槽类型在压线钳 8P 压线槽的背面，可以看到呈齿状的模块，主要是用于把水晶头上的8 个触点压稳在双绞线之上。如图所示。图 8p 压线槽背面最前端是剥线口,刀片主要是起到切断线材，如图所示。图 剥线口2）RJ45 接头俗称“水晶头”，如图所示。RJ45 接头没有被压线之前金属触点凸出在外，接头是连接非屏蔽双绞线的连接器，为模块式插孔结构。接口前端有 8 个凹槽，简称8P，凹槽内的金属接点共有 8 个，简称 8C，因而也有 8P8C 的别称。图 RJ-45 接口2、制作双绞线制作直通线时，要求双绞线两端排序要么都是 568A 标准，要么都是 568B 标准。如根据 568B 进行制作，则两端的顺序如下：端 1：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（568B）端 2：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（568B）1）剥线先确定所需要的双绞线长度，最短米，最长不超过 100 米。利用压线钳的剪线刀口将双绞线端头剪齐，再将双绞线端头伸入剥线入口，握紧卡线钳，如图所示，同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头从而剥下保护胶皮。 图 剥线注意：剥线刀口非常锐利，握压线钳的力度不能过大，否则会剪断芯线。只要看到电缆外皮略有变形就应停止加力，慢慢旋转双交线，把一部分的保护胶皮去掉。还需要注意的是：压线钳档位距离剥线刀口长度通常恰好为水晶头长度或稍长一点，这样可以有效避开剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不...
