轴承配合公差设计经验VIP专享

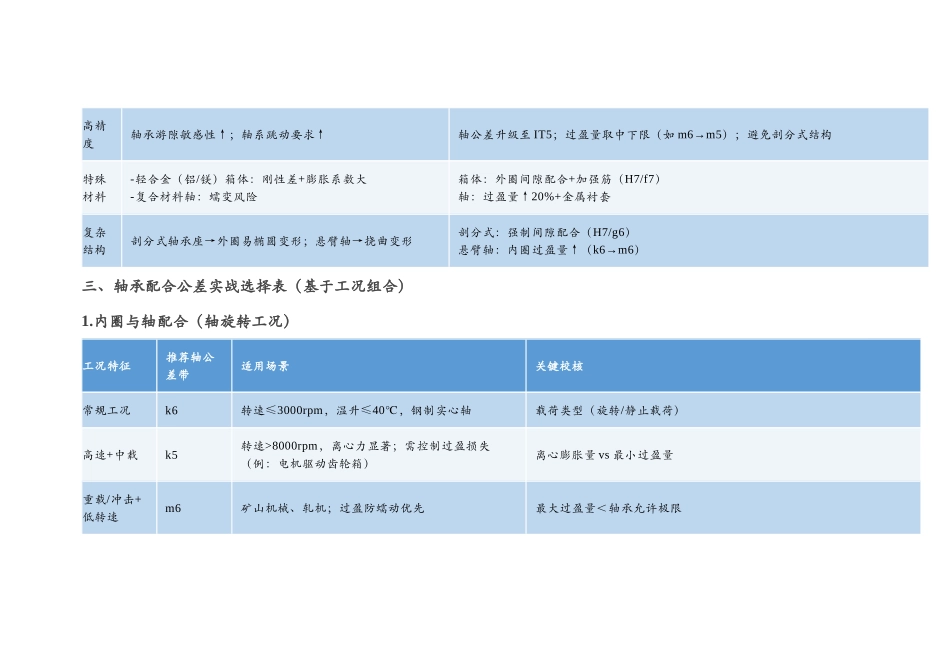

一、核心原则：1.内圈旋转原则：绝大多数情况下，齿轮箱的轴是旋转的，轴承内圈随轴旋转。2.载荷传递：配合必须能可靠地将载荷从轴传递到轴承内圈，或从轴承外圈传递到轴承座孔。3.避免蠕动：配合必须防止轴承圈与配合面之间在载荷作用下发生有害的相对运动（蠕动），否则会导致磨损、发热和失效。4.考虑膨胀：必须考虑运行时的温升引起的轴、轴承和箱体（轴承座孔）的热膨胀差异。5.便于装配：在满足功能要求的前提下，应尽量便于装配。二、核心变量对配合公差的影响机制变量对配合的影响设计对策高转速离心力使内圈膨胀→过盈量减小；外圈压紧→游隙减小；振动加剧→需更高定位精度内圈配合升档（如 k5→m5），外圈配合降档（如 m6→k6）；动平衡要求↑；润滑油粘度优化显著温升材料膨胀差异：-若轴温>箱体温→内圈过盈量↑-若箱体温>轴温→外圈间隙↓热膨胀计算补偿：-铝箱体：外圈配合需增大间隙 1~2 级（如 H7/g6→H7/f7）-高温轴：内圈配合降档（如 m6→k6）高精度轴承游隙敏感性↑；轴系跳动要求↑轴公差升级至 IT5；过盈量取中下限（如 m6→m5）；避免剖分式结构特殊材料-轻合金（铝/镁）箱体：刚性差+膨胀系数大-复合材料轴：蠕变风险箱体：外圈间隙配合+加强筋（H7/f7）轴：过盈量↑20%+金属衬套复杂结构剖分式轴承座→外圈易椭圆变形；悬臂轴→挠曲变形剖分式：强制间隙配合（H7/g6）悬臂轴：内圈过盈量↑（k6→m6）三、轴承配合公差实战选择表（基于工况组合）1.内圈与轴配合（轴旋转工况）工况特征推荐轴公差带适用场景关键校核常规工况k6转速≤3000rpm，温升≤40℃，钢制实心轴载荷类型（旋转/静止载荷）高速+中载k5转速>8000rpm，离心力显著；需控制过盈损失（例：电机驱动齿轮箱）离心膨胀量 vs 最小过盈量重载/冲击+低转速m6矿山机械、轧机；过盈防蠕动优先最大过盈量＜轴承允许极限高温轴+轻合金箱体js5内燃机齿轮箱（轴温 150vs℃箱体温 90℃）→热过盈补偿冷态/热态过盈量双工况校核空心轴/薄壁轴m6风电齿轮箱行星架；补偿刚性不足轴变形量＜轴承游隙 50%2.外圈与轴承孔配合工况特征推荐孔公差带配合选择适用场景固定端（需轴向锁紧）H7k6/js6重载齿轮箱输入输出端；温升均衡的钢/铸铁箱体游动端（需轴向浮动）H7g6/h6补偿轴热膨胀；长轴系多轴承支撑剖分式轴承座H7g6(强制)减速器上下箱体；禁用过盈防椭圆变形铝/镁合金箱体H7f7/e8高膨胀补偿；新能源汽车变速箱高精度机床齿轮箱H6js5/k5孔公差升级至 IT6；配合...
