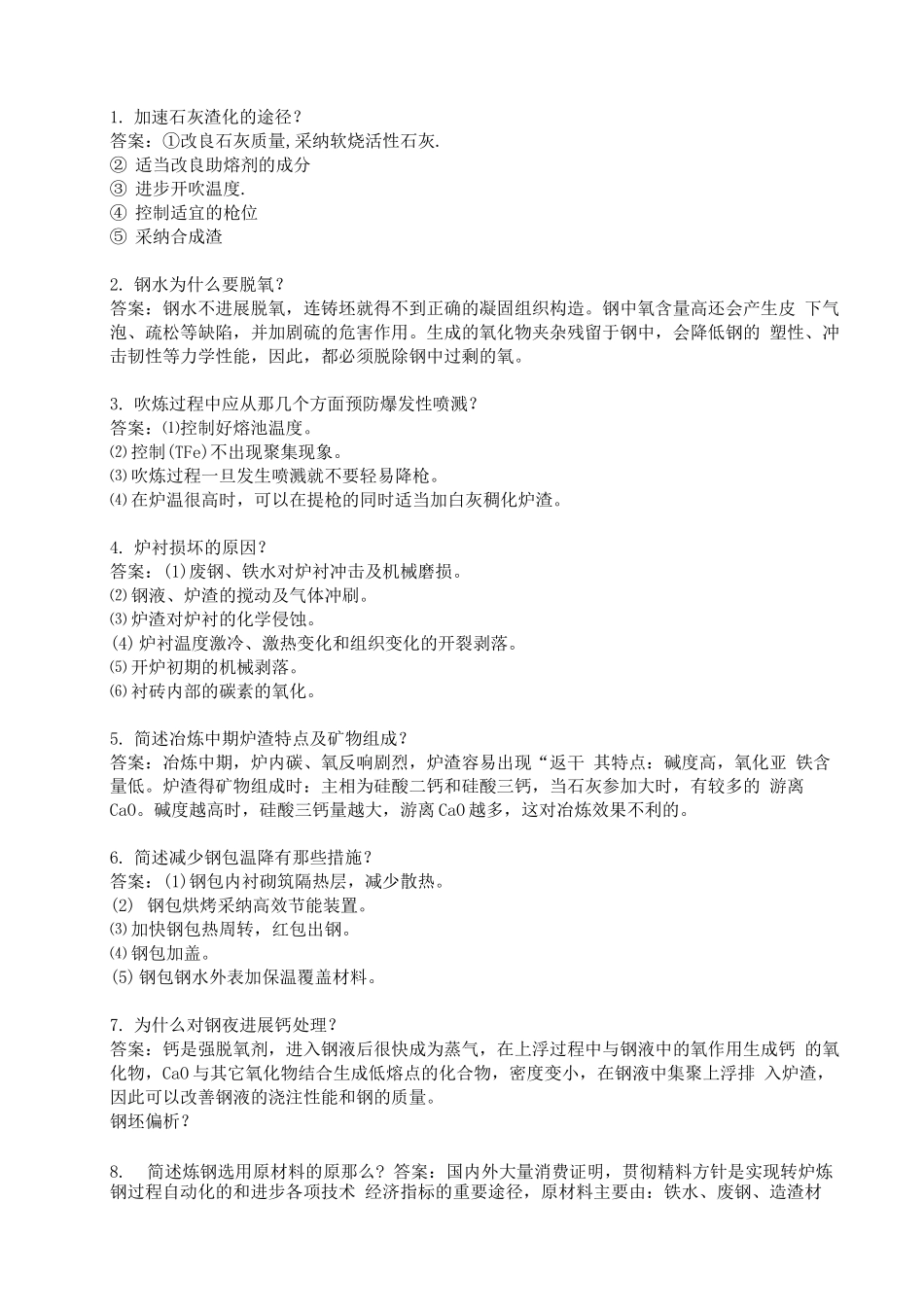

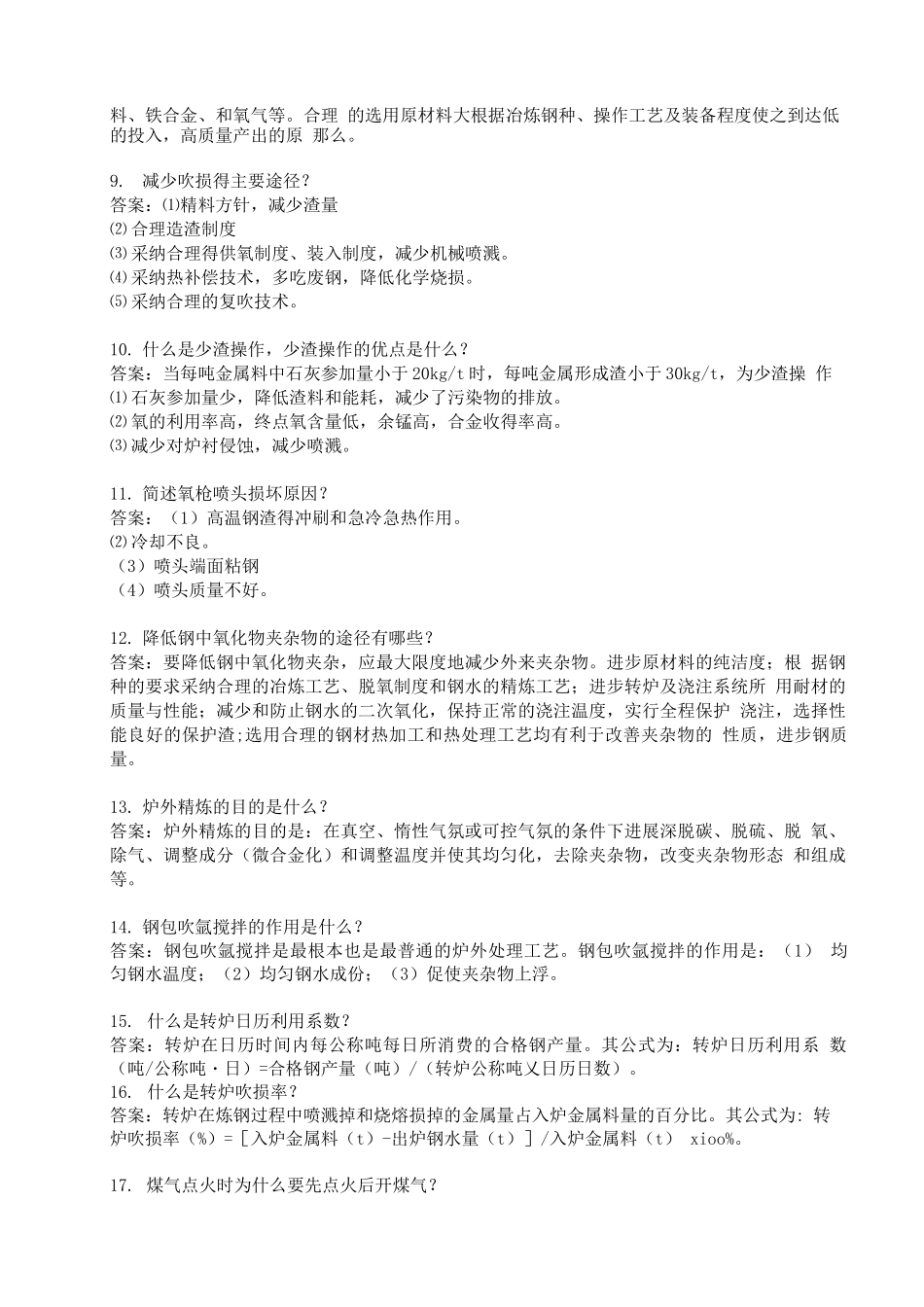

1. 加速石灰渣化的途径？答案：①改良石灰质量,采纳软烧活性石灰.② 适当改良助熔剂的成分③ 进步开吹温度.④ 控制适宜的枪位⑤ 采纳合成渣2. 钢水为什么要脱氧？答案：钢水不进展脱氧，连铸坯就得不到正确的凝固组织构造。钢中氧含量高还会产生皮 下气泡、疏松等缺陷，并加剧硫的危害作用。生成的氧化物夹杂残留于钢中，会降低钢的 塑性、冲击韧性等力学性能，因此，都必须脱除钢中过剩的氧。3. 吹炼过程中应从那几个方面预防爆发性喷溅？答案：⑴控制好熔池温度。⑵ 控制(TFe)不出现聚集现象。⑶ 吹炼过程一旦发生喷溅就不要轻易降枪。⑷ 在炉温很高时，可以在提枪的同时适当加白灰稠化炉渣。4. 炉衬损坏的原因？答案：(1)废钢、铁水对炉衬冲击及机械磨损。⑵ 钢液、炉渣的搅动及气体冲刷。⑶ 炉渣对炉衬的化学侵蚀。(4)炉衬温度激冷、激热变化和组织变化的开裂剥落。⑸ 开炉初期的机械剥落。⑹ 衬砖内部的碳素的氧化。5. 简述冶炼中期炉渣特点及矿物组成？答案：冶炼中期，炉内碳、氧反响剧烈，炉渣容易出现“返干 其特点：碱度高，氧化亚 铁含量低。炉渣得矿物组成时：主相为硅酸二钙和硅酸三钙，当石灰参加大时，有较多的 游离CaO。碱度越高时，硅酸三钙量越大，游离 CaO 越多，这对冶炼效果不利的。6. 简述减少钢包温降有那些措施？答案：(1)钢包内衬砌筑隔热层，减少散热。(2) 钢包烘烤采纳高效节能装置。⑶ 加快钢包热周转，红包出钢。⑷ 钢包加盖。(5)钢包钢水外表加保温覆盖材料。7. 为什么对钢夜进展钙处理？答案：钙是强脱氧剂，进入钢液后很快成为蒸气，在上浮过程中与钢液中的氧作用生成钙 的氧化物，CaO 与其它氧化物结合生成低熔点的化合物，密度变小，在钢液中集聚上浮排 入炉渣，因此可以改善钢液的浇注性能和钢的质量。钢坯偏析？8.简述炼钢选用原材料的原那么? 答案：国内外大量消费证明，贯彻精料方针是实现转炉炼钢过程自动化的和进步各项技术 经济指标的重要途径，原材料主要由：铁水、废钢、造渣材料、铁合金、和氧气等。合理 的选用原材料大根据冶炼钢种、操作工艺及装备程度使之到达低的投入，高质量产出的原 那么。9.减少吹损得主要途径？答案：⑴精料方针，减少渣量⑵ 合理造渣制度⑶ 采纳合理得供氧制度、装入制度，减少机械喷溅。⑷ 采纳热补偿技术，多吃废钢，降低化学烧损。⑸ 采纳合理的复吹技术。10. 什么是少渣操作，少渣操作的优点是什么？答案：当每吨金属料中石灰...
