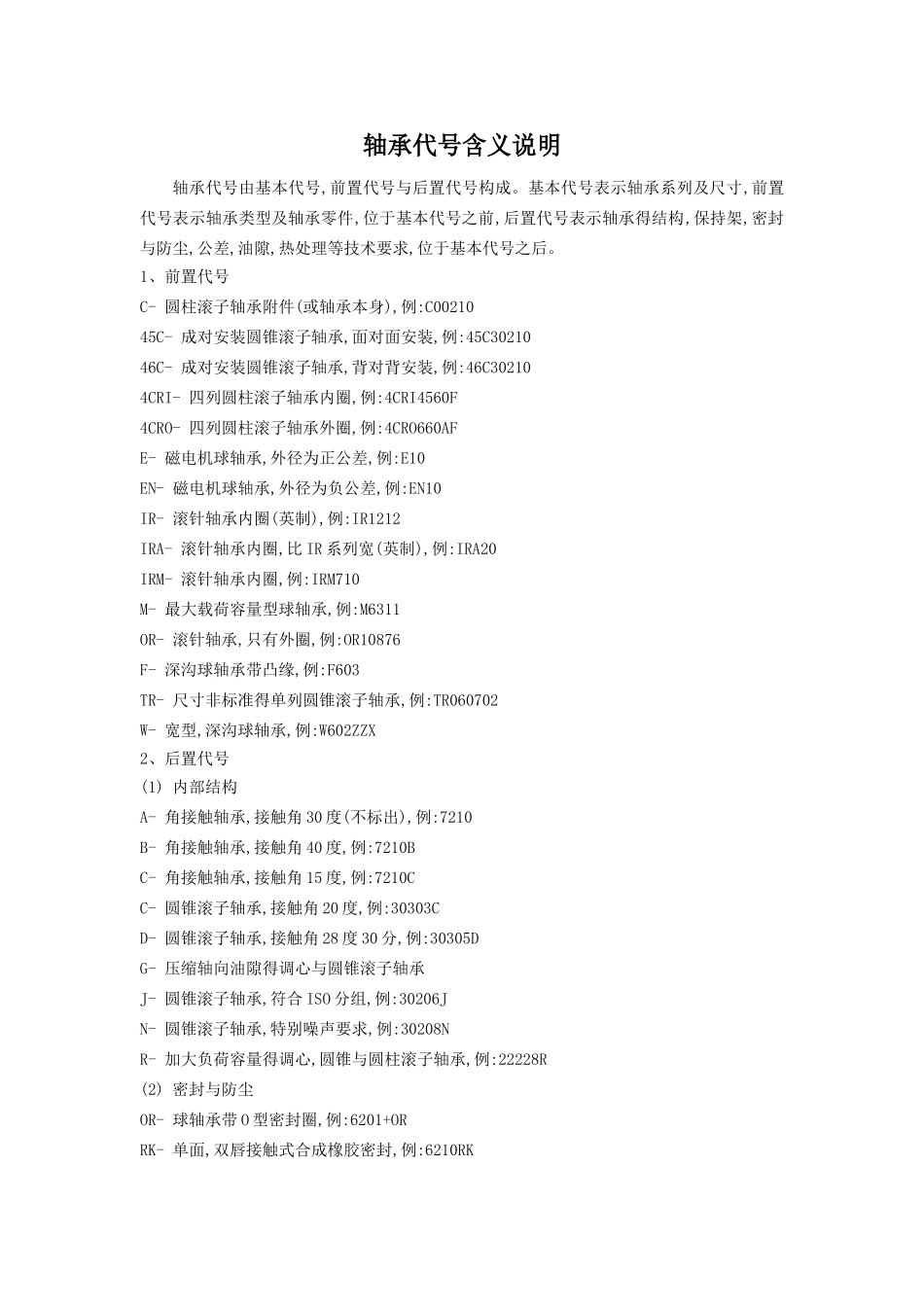

轴承代号含义说明

轴承代号含义说明轴承代号由基本代号,前置代号与后置代号构成。基本代号表示轴承系列及尺寸,前置代号表示轴承类型及轴承零件,位于基本代号之前,后置代号表示轴承得结构,保持架,密封与防尘,公差,油隙,热处理等技术要求,位于基本代号之后。1、前置代号C- 圆柱滚子轴承附件(或轴承本身),例:C0021045C- 成对安装圆锥滚子轴承,面对面安装,例:45C3021046C- 成对安装圆锥滚子轴承,背对背安装,例:46C302104CRI- 四列圆柱滚子轴承内圈,例:4CRI4560F4CRO- 四列圆柱滚子轴承外圈,例:4CRO660AFE- 磁电机球轴承,外径为正公差,例:E10EN- 磁电机球轴承,外径为负公差,例:EN10IR- 滚针轴承内圈(英制),例:IR1212IRA- 滚针轴承内圈,比 IR 系列宽(英制),例:IRA20IRM- 滚针轴承内圈,例:IRM710M- 最大载荷容量型球轴承,例:M6311OR- 滚针轴承,只有外圈,例:OR10876F- 深沟球轴承带凸缘,例:F603TR- 尺寸非标准得单列圆锥滚子轴承,例:TR060702W- 宽型,深沟球轴承,例:W602ZZX2、后置代号(1) 内部结构A- 角接触轴承,接触角 30 度(不标出),例:7210B- 角接触轴承,接触角 40 度,例:7210BC- 角接触轴承,接触角 15 度,例:7210CC- 圆锥滚子轴承,接触角 20 度,例:30303CD- 圆锥滚子轴承,接触角 28 度 30 分,例:30305DG- 压缩轴向油隙得调心与圆锥滚子轴承J- 圆锥滚子轴承,符合 ISO 分组,例:30206JN- 圆锥滚子轴承,特别噪声要求,例:30208NR- 加大负荷容量得调心,圆锥与圆柱滚子轴承,例:22228R(2) 密封与防尘OR- 球轴承带 O 型密封圈,例:6201+ORRK- 单面,双唇接触式合成橡胶密封,例:6210RK2RK- 双面,双唇接触式合成橡胶密封,例:6210、2RKRS- 单面,接触式合成橡胶密封,例:6210RS2RS- 双面,接触式合成橡胶密封,例:6210-2RSRSA- 单面,带金属罩接触式合成橡胶密封,例:88107RSA2RSA- 双面,带金属罩接触式合成橡胶密封,例:88107-2RSARSB- 单面,带加卡金属罩得接触式合成橡胶密封,例:88107RSB2RSB- 双面,带加卡金属罩得接触式合成橡胶密封,例:88107-2RSBRSC- 硅橡胶制 RS 型密封,例:6210RSCRSD- 聚丙烯橡胶制 RS 型密封,例:6210RSDRSE- 单面,挡边引导接触式合成橡胶密封,例:6206RSE2RSE- 双面,挡边引导接触式合成橡胶密封,例:6206-2RSERSF- RS 型氟化橡胶密封,例:6210RSFRU- 单面,非接触式合成橡胶密封,例:6205RU2RU- 双面,非接触式合成橡胶密封,例:6205-2RU TR- 单面,三唇金属罩合成橡胶密封,例:4508B-TR2TR- 双面,三唇金...
