螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器设计和实现 机电工程系VIP免费

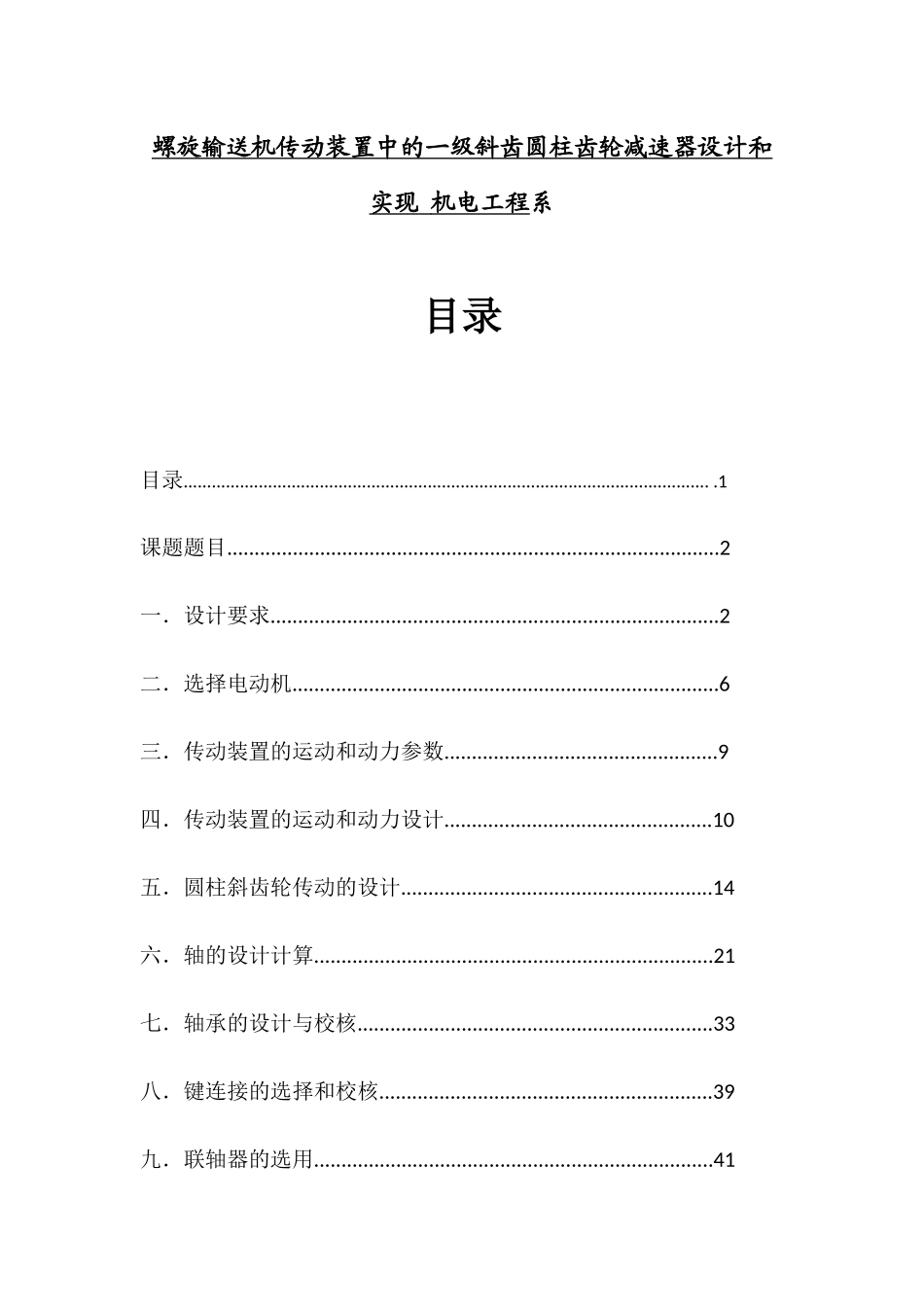

螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器设计和实现 机电工程系_第1页
1/58
螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器设计和实现 机电工程系_第2页
2/58
螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器设计和实现 机电工程系_第3页
3/58
螺旋输送机传动装置中的一级斜齿圆柱齿轮减速器设计和实现机电工程系目录目录.................................................................................................................1课题题目..........................................................................................2一.设计要求..................................................................................2二.选择电动机..............................................................................6三.传动装置的运动和动力参数..................................................9四.传动装置的运动和动力设计.................................................10五.圆柱斜齿轮传动的设计.........................................................14六.轴的设计计算.........................................................................21七.轴承的设计与校核.................................................................33八.键连接的选择和校核.............................................................39九.联轴器的选用.........................................................................41十.箱体设计.................................................................................42十一.减速器润滑密封.................................................................45十二.设计心得.............................................................................47十三.参考资料.............................................................................48机械设计课程设计任务书设计题目:螺旋输送机装置中的一级斜齿圆柱齿轮减速器一.设计要求1.1传动简图:1.电动机2.联轴器3.减速器4.圆锥齿轮5.螺旋轴1.2原始数据:①螺旋轴功率:3.5KW;②螺旋轴转速n:50r/min;1.3工作条件:①二班制工作;②连续单向运转;③载荷平稳;④室内工作;⑤输送螺旋工作允许误差±5%;1.4设计工作量:①减速器装配图1张;②设计说明书一份;1.5螺旋输送机引言:螺旋输送机是一种常用的连续输送机械。它是利用工作构件即螺旋体的旋转运动使物料向前运送,是现代化生产和物流运输不可缺少的重要机械设备之一,在国民经济的各个部门中得到了相当广泛的应用,已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。螺旋输送机主要是用来运送大宗散货物料,如煤、矿石、粮食、砂、化肥等。螺旋输送机具有结构简单,制做成本低,密封性强、操作安全方便等优点。1.6螺旋输送机工作原理:物料运输工业中螺旋输送机主要用于原料的输送,一般采用实体螺旋叶片,中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。其结构图如下图1所示它由一根装有螺旋叶片的转轴和料槽组成。转轴通过轴承安装在料槽两端轴承座上,转轴一端的轴头与驱动装置相联。料槽顶面和槽底开有进、出料口。1.7工作过程原理:物料从进料口加入,当转轴转动时,物料受到螺旋叶片法向推力的作用,该推力的径向分力和叶片对物料的摩擦力,有可能带着物料绕轴转动,但由于物料本身的重力和料槽对物料的摩擦力的缘故,才不与螺旋叶片一起旋转,而在叶片法向推力的轴向分力作用下,沿着料槽轴向移动。二.选择电动机2.1电动机的选择按工作要求及工作条件,选用Y系列三相交流异步电动机,封闭式结构,电压为380V2.2选择电动机容量螺旋输送机所需功率:由式:得:电动机所需工作功率为:由电动机至输送机的传动总效率为:根据《机械设计课程设计》查表得式中:①:联轴器1效率②:滚动轴承(一对)效率③:圆柱斜齿轮传动效率④:联轴器2效率⑤:圆锥齿轮传动效率。(根据《机械课程设计简明手册》可查得=0.99=0.98,=0.97,=0.99、=0.95)则:所以:电机所需的工作功率:由《机械课程设计简明手册》可知,满足条件的系列三相交流异步电动机额定功率应取。2.3确定电动机转速输送机工作轴转速为:根据《机械设计课程设计》表3-2...
