通信工程施工工艺

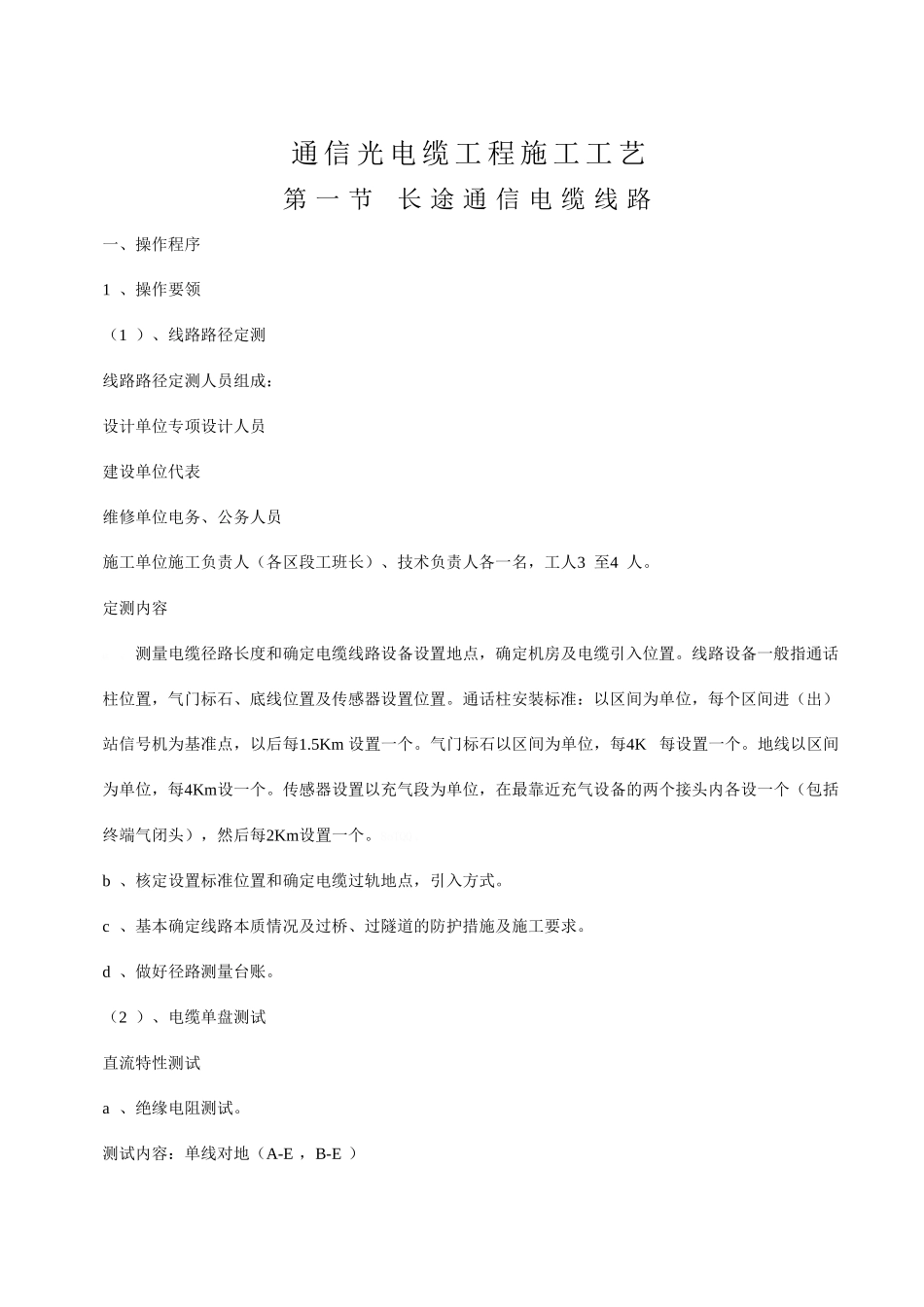

通 信 光 电 缆 工 程 施 工 工 艺第 一 节 长 途 通 信 电 缆 线 路一、操作程序1 、操作要领（1 ）、线路路径定测线路路径定测人员组成：设计单位专项设计人员建设单位代表维修单位电务、公务人员施工单位施工负责人（各区段工班长）、技术负责人各一名，工人3 至4 人。定测内容a、 测量电缆径路长度和确定电缆线路设备设置地点，确定机房及电缆引入位置。线路设备一般指通话柱位置，气门标石、底线位置及传感器设置位置。通话柱安装标准：以区间为单位，每个区间进（出）站信号机为基准点，以后每1.5Km 设置一个。气门标石以区间为单位，每4K 每设置一个。地线以区间为单位，每4Km设一个。传感器设置以充气段为单位，在最靠近充气设备的两个接头内各设一个（包括终端气闭头），然后每2Km设置一个。8oTQQ。b 、核定设置标准位置和确定电缆过轨地点，引入方式。c 、基本确定线路本质情况及过桥、过隧道的防护措施及施工要求。d 、做好径路测量台账。（2 ）、电缆单盘测试直流特性测试a 、绝缘电阻测试。测试内容：单线对地（A-E ，B-E ） 线间绝缘（A-B ）测试值：≥500MΩ测试仪表：500V兆欧表b 、环阻及不平衡电阻测试值、环阻：0.9 芯线≤57Ω/Km 0.7 芯线≤57Ω/Km不平衡电阻：≤2Ω测试仪表：直流电桥注：测环阻时，测量档应板向*0.01 档或0.1 档测不平衡时，测量档板向*1档沟通特性测试高频电缆组应测K1 k2 k3 e1 e2低频电缆组应测k1 e1 e2本工艺仅以低频对称电缆为例（下同）测试仪表：电容耦合测试仪测试时，将测量档分别板向k1 e1 e2值，再分别读出数据即可。测试目的：k1 e1 e2是低频电缆配盘所必须的依据。单缆A 、B 端判别判别方法：a 、以四线组绑扎丝带判别：绿组在红组的顺时针方向为A 端，反之则为B 端。b 、以四线判别：绿芯线在红芯线的顺时针方向为A 端，反之则为B 端。c 、以信号线对判别：绿组信号线在红组信号线对的顺时针方向为A 端，反之则为B 端。以上三种判别方法用任何一种判别即可。当A 、B 端判别清楚后，用红线在电缆盘上标明外A 货外B 。电缆配盘根据设计要求，先确定电缆增音段的第一个加感节点，然后再结合径路定测台账及单盘测试的k1 e1 e2值，同时兼顾线路设备安装接头位置，将电缆进行配盘，并根据k1 e1 e2值算出个接头的交叉。Ot7ah。交叉方式：现在电缆交叉只用4 种X.. 、... 、.X. 、XX.计算交叉时，应先算节距内，再算节距...
