通用的可靠性设计分析方法

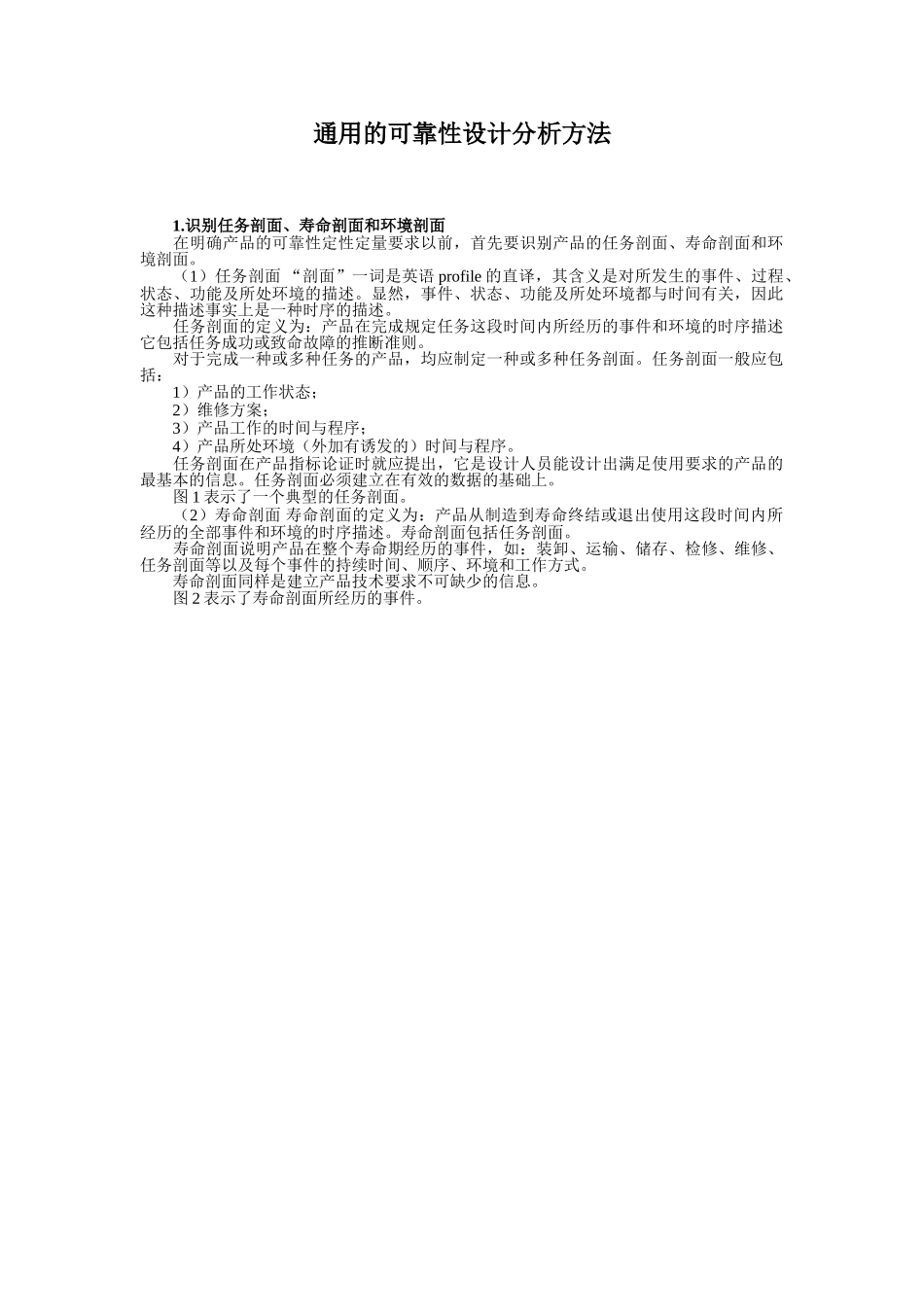

通用的可靠性设计分析方法 1.识别任务剖面、寿命剖面和环境剖面 在明确产品的可靠性定性定量要求以前，首先要识别产品的任务剖面、寿命剖面和环境剖面。 （1）任务剖面 “剖面”一词是英语 profile 的直译，其含义是对所发生的事件、过程、状态、功能及所处环境的描述。显然，事件、状态、功能及所处环境都与时间有关，因此这种描述事实上是一种时序的描述。 任务剖面的定义为：产品在完成规定任务这段时间内所经历的事件和环境的时序描述它包括任务成功或致命故障的推断准则。 对于完成一种或多种任务的产品，均应制定一种或多种任务剖面。任务剖面一般应包括： 1）产品的工作状态； 2）维修方案； 3）产品工作的时间与程序； 4）产品所处环境（外加有诱发的）时间与程序。 任务剖面在产品指标论证时就应提出，它是设计人员能设计出满足使用要求的产品的最基本的信息。任务剖面必须建立在有效的数据的基础上。 图 1 表示了一个典型的任务剖面。 （2）寿命剖面 寿命剖面的定义为：产品从制造到寿命终结或退出使用这段时间内所经历的全部事件和环境的时序描述。寿命剖面包括任务剖面。 寿命剖面说明产品在整个寿命期经历的事件，如：装卸、运输、储存、检修、维修、任务剖面等以及每个事件的持续时间、顺序、环境和工作方式。 寿命剖面同样是建立产品技术要求不可缺少的信息。 图 2 表示了寿命剖面所经历的事件。（3）环境剖面 环境剖面是任务剖面的一个组成部分。它是对产品的使用或生存有影响的环境特性，如温度、湿度、压力、盐雾、辐射、砂尘以及振动冲击、噪声、电磁干扰等及其强度的时序说明。 产品的工作时间与程序所对应的环境时间与程序不尽相同。环境剖面也是寿命剖面和任务剖面的一个组成部分。2.明确可靠性定性定量要求 明确产品的可靠性要求是新产品开发过程中首先要做的一件事。产品的可靠性要求是进行可靠性设计分析的最重要的依据。 可靠性要求可以分为两大类：第一类是定性要求，即用一种非量化的形式来设计、分析以评估和保证产品的可靠性；第二类是定量要求，即规定产品的可靠性指标和相应的验证方法。 可靠性定性要求通常以要求开展的一系列定性设计分析工作项目表达。常用的可靠性定性设计工作项目见表 1。可靠性定量要求是指：选择和确定产品的故障定义和判据、可靠性指标以及验证时机和验证方法，以便在研制过程中用量化的方法来评价和控制产品的可靠性水平。 确定可靠性指标主要考虑下列因素...
