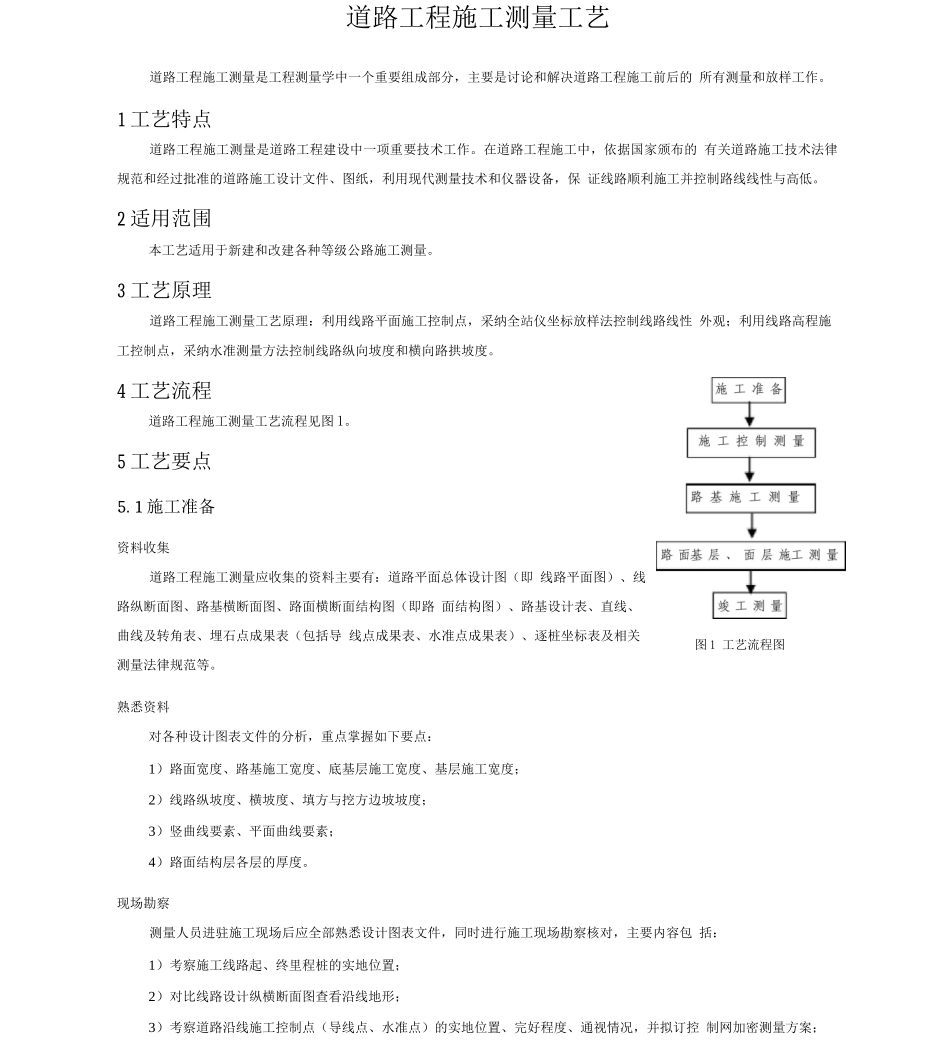

道路工程施工测量工艺道路工程施工测量是工程测量学中一个重要组成部分，主要是讨论和解决道路工程施工前后的 所有测量和放样工作。1 工艺特点道路工程施工测量是道路工程建设中一项重要技术工作。在道路工程施工中，依据国家颁布的 有关道路施工技术法律规范和经过批准的道路施工设计文件、图纸，利用现代测量技术和仪器设备，保 证线路顺利施工并控制路线线性与高低。2 适用范围本工艺适用于新建和改建各种等级公路施工测量。3 工艺原理道路工程施工测量工艺原理：利用线路平面施工控制点，采纳全站仪坐标放样法控制线路线性 外观；利用线路高程施工控制点，采纳水准测量方法控制线路纵向坡度和横向路拱坡度。4 工艺流程道路工程施工测量工艺流程见图 1。5 工艺要点5. 1 施工准备资料收集道路工程施工测量应收集的资料主要有：道路平面总体设计图（即 线路平面图）、线路纵断面图、路基横断面图、路面横断面结构图（即路 面结构图）、路基设计表、直线、曲线及转角表、埋石点成果表（包括导 线点成果表、水准点成果表）、逐桩坐标表及相关测量法律规范等。熟悉资料对各种设计图表文件的分析，重点掌握如下要点：1）路面宽度、路基施工宽度、底基层施工宽度、基层施工宽度；2）线路纵坡度、横坡度、填方与挖方边坡坡度；3）竖曲线要素、平面曲线要素；4）路面结构层各层的厚度。现场勘察测量人员进驻施工现场后应全部熟悉设计图表文件，同时进行施工现场勘察核对，主要内容包 括：1）考察施工线路起、终里程桩的实地位置；2）对比线路设计纵横断面图查看沿线地形；3）考察道路沿线施工控制点（导线点、水准点）的实地位置、完好程度、通视情况，并拟订控 制网加密测量方案；图 1 工艺流程图4）查看道路定测时的中线桩点情况，为恢复中桩做准备；5.2 施工控制测量施工所用的控制网点（导线点、水准点）成果由业主提供，它是在设计勘察阶段布设的。由于 从道路勘察设计到道路施工的间隔时间较长，为保证施工精度，必须对业主提供的控制点进行复测；为满足施工需要，必须对控制网点进行加密测量。控制网复测1）施工单位进场后，在监理工程师的主持下由施工单位和业主三方进行控制点桩位交接，各方人员持交桩表逐桩核对、交接确认。现场控制点移交时应注意点位标识是否清楚、点位是否牢固，并应与移交资料相符，现场点位不清楚、不牢固或与资料不符时应在移交纪要上注明；遗失的桩位 坚持补桩，无桩名视为废桩，资料与现场不符...
