道路工程施工测量VIP专享

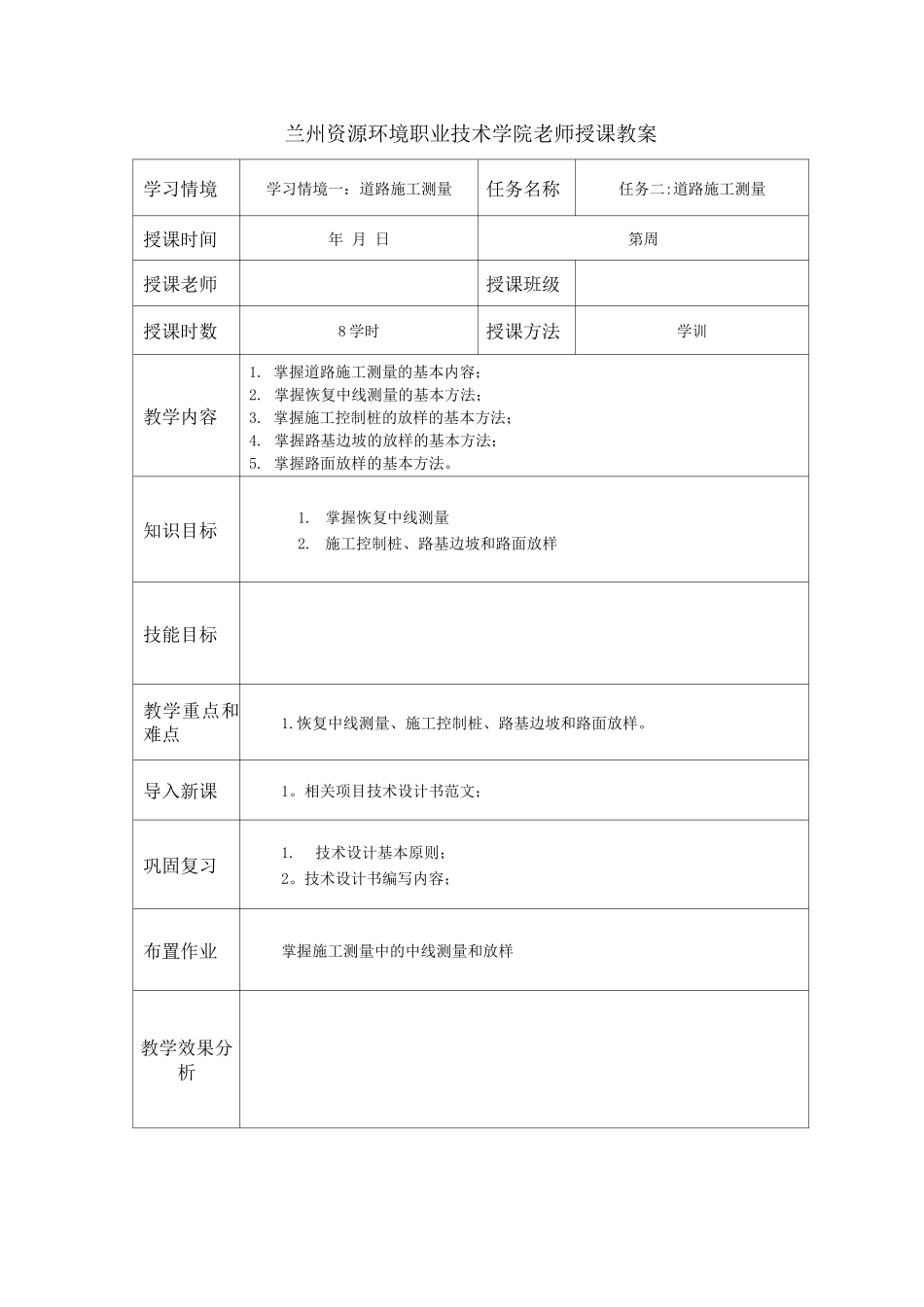

兰州资源环境职业技术学院老师授课教案学习情境学习情境一：道路施工测量任务名称任务二:道路施工测量授课时间年 月 日第周授课老师授课班级授课时数8 学时授课方法学训教学内容1. 掌握道路施工测量的基本内容；2. 掌握恢复中线测量的基本方法；3. 掌握施工控制桩的放样的基本方法；4. 掌握路基边坡的放样的基本方法；5. 掌握路面放样的基本方法。知识目标1. 掌握恢复中线测量2. 施工控制桩、路基边坡和路面放样技能目标教学重点和难点1.恢复中线测量、施工控制桩、路基边坡和路面放样。导入新课1。相关项目技术设计书范文；巩固复习1.技术设计基本原则；2。技术设计书编写内容；布置作业掌握施工测量中的中线测量和放样教学效果分析教学步骤、教学内容和教学方法备注一、咨询【参考资料】技术设计书编写原则法律规范、相似道路施工测量设计书实例等。【工程资料分析】某高速公路第四施工合同段，起于 K19+8，终于 K26 +6,全长 2.8km。路基宽度整体式 33。5m，设计速度 1km/h，设计载荷：公路-I 级.该高速公路在沿线附近首先每隔 4.5km 布设了一对相距 8m 的 D 级 GPS 点，并在此基础上根据 I级导线标准布设导线，导线点平均边长为 5m。以此同时，根据四等水准测量标准对 I 级导线点进行了高程测量。本次任务包括:恢复中线测量、施工控制桩的放样、路基边桩放样、路基边坡放样、路面放样。图 3-1 线路平面图【任务内容及要求】(1) 道路施工测量的基本内容。(2)恢复中线测量、施工控制桩的放样、路基边坡的放样、路面放样的基本方法.【相关知识】道路施工测量概述道路施工测量的主要任务包括恢复中线测量，施工控制桩、边桩和坚曲线的放样.在恢复中线测量后，就要进行路基的放样工作，在放样前首先要熟悉设计图纸和施工现场情况。通过熟悉图纸，了解设计意图及对测量的精度要求，掌握道路中线与边坡脚和边坡顶的关系，并从中找出施测数据，方能进行路基放线。常见的路基有:一般路堤、一般路堑、半挖半填路基、陡坡路基、沿河路基及挖渠填筑路基等几种形式，如图 3 — 1所示。图 3 — 2 典型路基横断面图在施工测量中应仔细讨论典型路基、路面，从中找出放样规律，为日后工作打下基础。不同等级的公路，其路面形式、结构是不同的。高速公路、一级公路是汽车专用公路，通常用中央隔离带分为对向行驶的车道(车道路数可根据交通量按双数增加)。二、三级公路一般在保证汽车正常运行的同时，允许自行车、拖拉机和...
