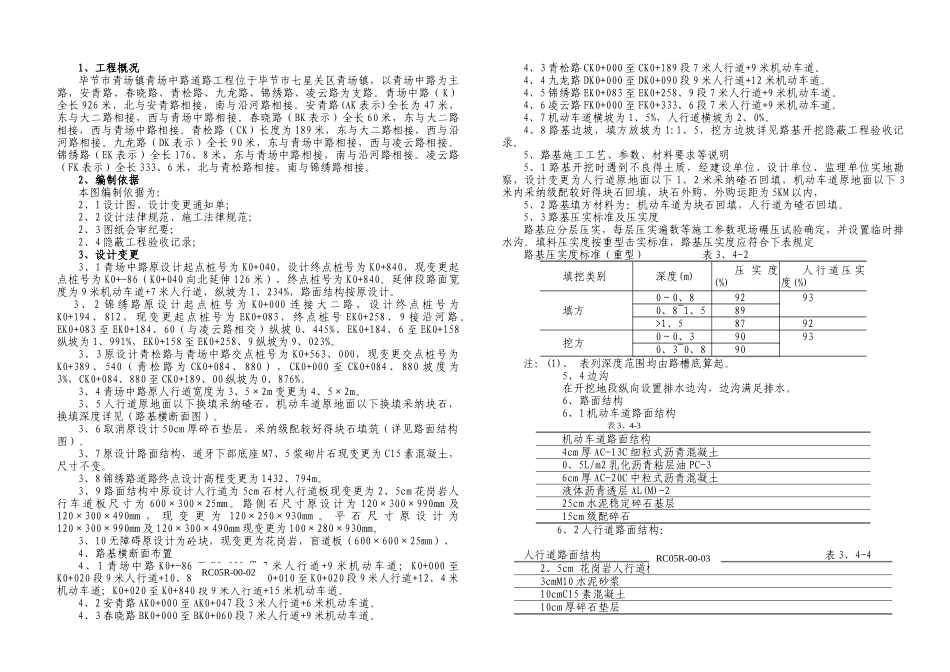

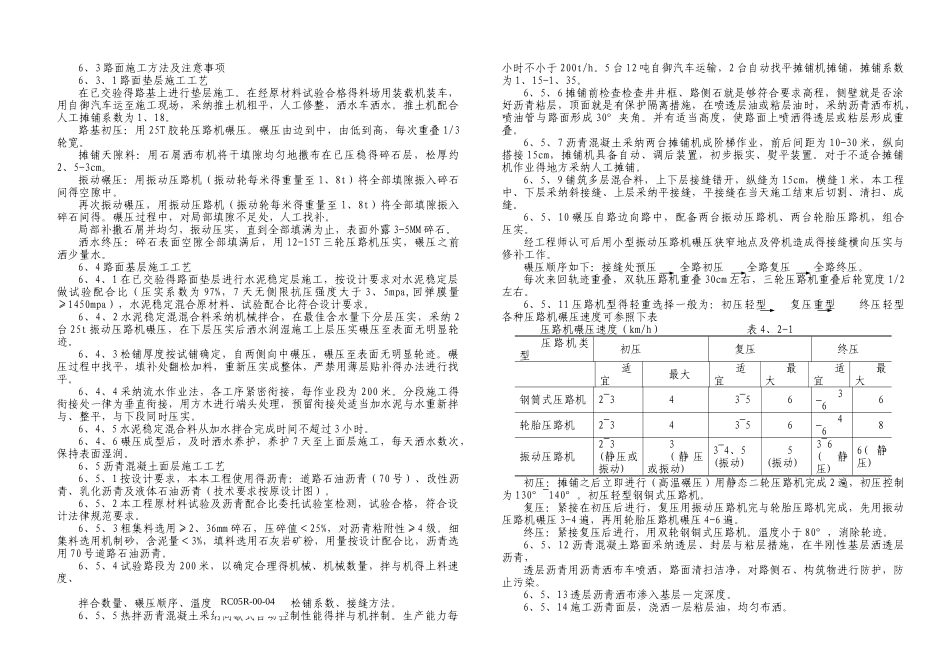

道路竣工图编制说明1、工程概况毕节市青场镇青场中路道路工程位于毕节市七星关区青场镇，以青场中路为主路，安青路、春晓路、青松路、九龙路、锦绣路、凌云路为支路。青场中路（K）全长 926 米，北与安青路相接，南与沿河路相接。安青路(AK 表示)全长为 47 米，东与大二路相接，西与青场中路相接。春晓路（BK 表示）全长 60 米，东与大二路相接，西与青场中路相接。青松路（CK）长度为 189 米，东与大二路相接，西与沿河路相接。九龙路（DK 表示）全长 90 米，东与青场中路相接，西与凌云路相接。锦绣路（EK 表示）全长 176、8 米，东与青场中路相接，南与沿河路相接。凌云路（FK 表示）全长 333、6 米，北与青松路相接，南与锦绣路相接。2、编制依据本图编制依据为：2、1 设计图、设计变更通知单；2、2 设计法律规范、施工法律规范；2、3 图纸会审纪要；2、4 隐蔽工程验收记录；3、设计变更3、1 青场中路原设计起点桩号为 K0+040，设计终点桩号为 K0+840，现变更起点桩号为 K0+-86（K0+040 向北延伸 126 米），终点桩号为 K0+840。延伸段路面宽度为 9 米机动车道+7 米人行道，纵坡为 1、234%，路面结构按原设计。3 、 2 锦 绣 路 原 设 计 起 点 桩 号 为 K0+000 连 接 大 二 路 ， 设 计 终 点 桩 号 为K0+194、812，现变更起点桩号为 EK0+083，终点桩号 EK0+258、9 接沿河路。EK0+083 至 EK0+184、60（与凌云路相交）纵坡 0、445%、EK0+184、6 至 EK0+158纵坡为 1、991%，EK0+158 至 EK0+258、9 纵坡为 9、023%。3、3 原设计青松路与青场中路交点桩号为 K0+563、000，现变更交点桩号为K0+389 、 540 （ 青 松 路 为 CK0+084 、 880 ） ， CK0+000 至 CK0+084 、 880 坡 度 为3%，CK0+084、880 至 CK0+189、00 纵坡为 0、876%。3、4 青场中路原人行道宽度为 3、5×2m 变更为 4、5×2m。3、5 人行道原地面以下换填采纳碴石，机动车道原地面以下换填采纳块石，换填深度详见（路基横断面图）。3、6 取消原设计 50cm 厚碎石垫层，采纳级配较好得块石填筑（详见路面结构图）。3、7 原设计路面结构，道牙下部底座 M7、5 浆砌片石现变更为 C15 素混凝土，尺寸不变。3、8 锦绣路道路终点设计高程变更为 1432、794m。3、9 路面结构中原设计人行道为 5cm 石材人行道板现变更为 2、5cm 花岗岩人行 车 道 板 尺 寸 为 600...
