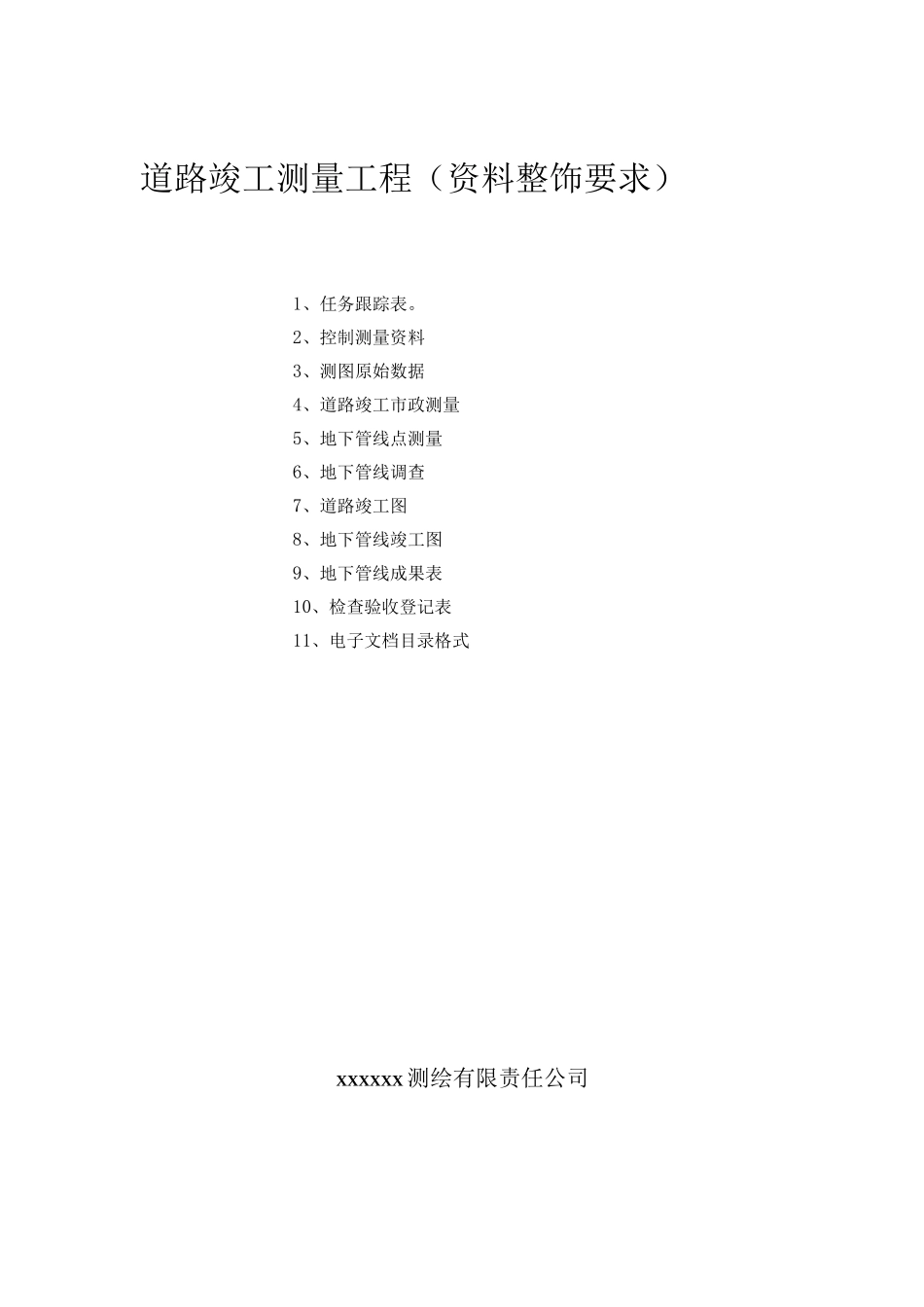

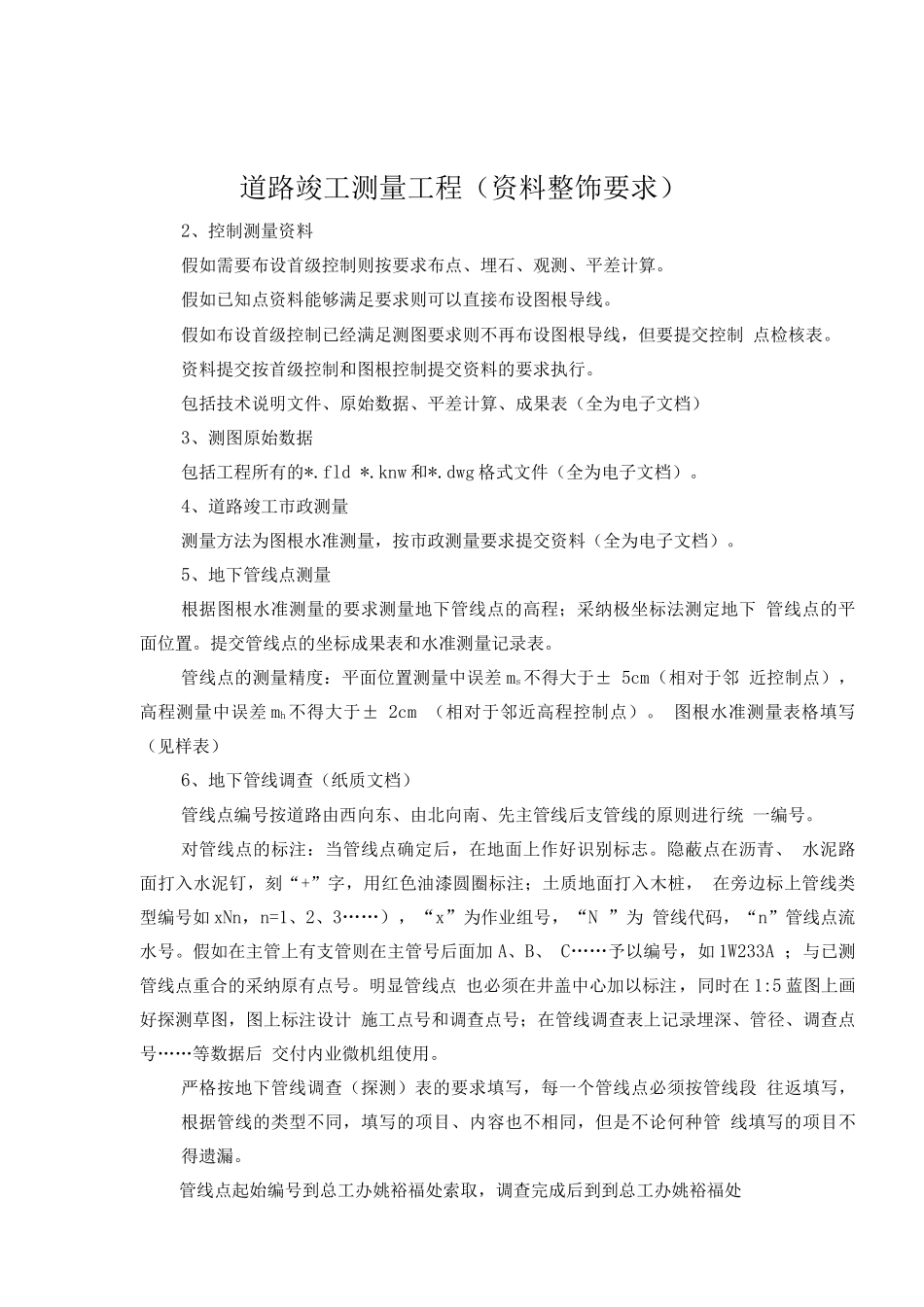

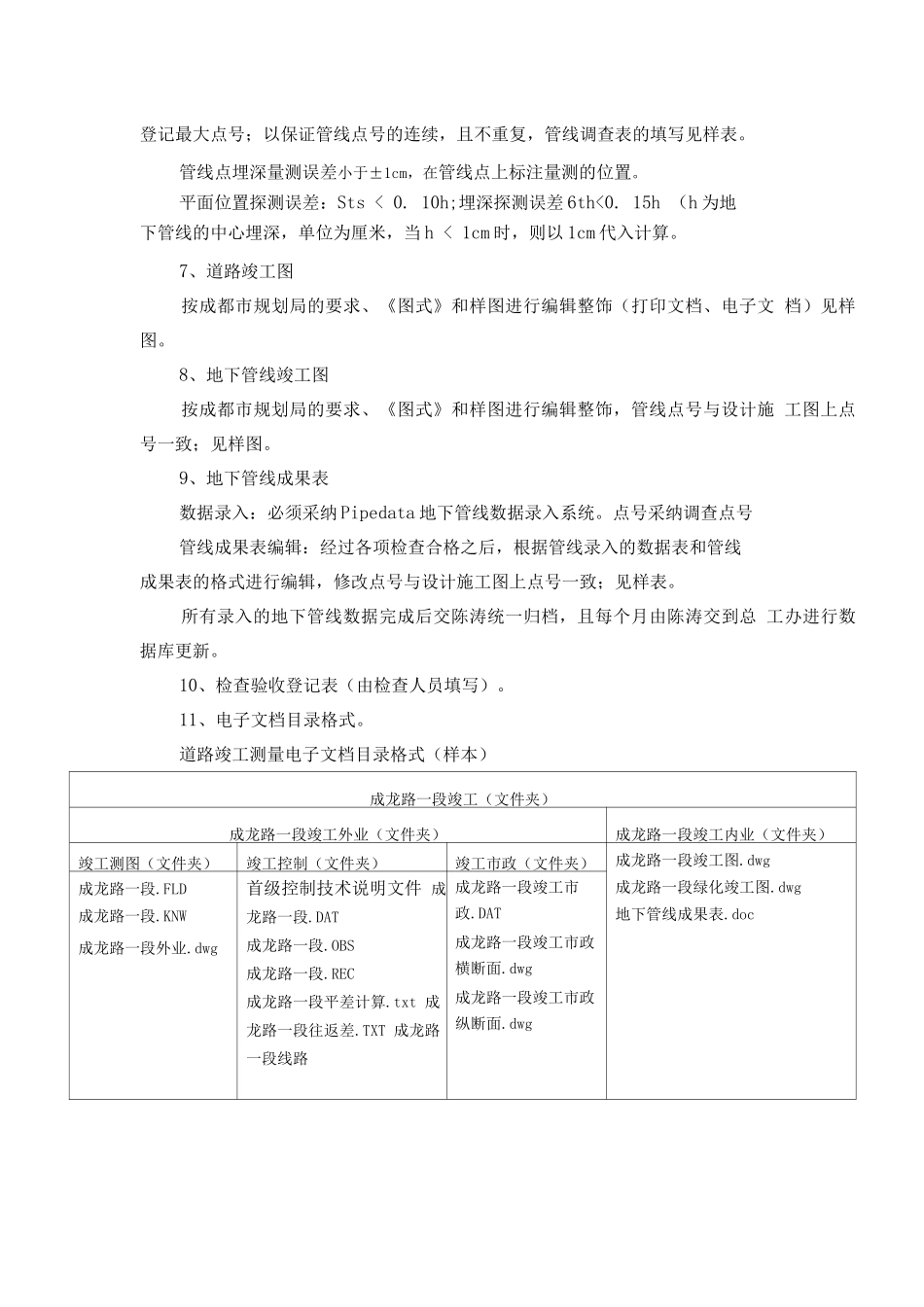

道路竣工测量工程（资料整饰要求）1、任务跟踪表。2、控制测量资料3、测图原始数据4、道路竣工市政测量5、地下管线点测量6、地下管线调查7、道路竣工图8、地下管线竣工图9、地下管线成果表10、检查验收登记表11、电子文档目录格式XXXXXX 测绘有限责任公司道路竣工测量工程（资料整饰要求）2、控制测量资料假如需要布设首级控制则按要求布点、埋石、观测、平差计算。假如已知点资料能够满足要求则可以直接布设图根导线。假如布设首级控制已经满足测图要求则不再布设图根导线，但要提交控制 点检核表。资料提交按首级控制和图根控制提交资料的要求执行。包括技术说明文件、原始数据、平差计算、成果表（全为电子文档）3、测图原始数据包括工程所有的*.fld *.knw 和*.dwg 格式文件（全为电子文档）。4、道路竣工市政测量测量方法为图根水准测量，按市政测量要求提交资料（全为电子文档）。5、地下管线点测量根据图根水准测量的要求测量地下管线点的高程；采纳极坐标法测定地下 管线点的平面位置。提交管线点的坐标成果表和水准测量记录表。管线点的测量精度：平面位置测量中误差 ms不得大于± 5cm（相对于邻 近控制点），高程测量中误差 mh 不得大于± 2cm （相对于邻近高程控制点）。 图根水准测量表格填写（见样表）6、地下管线调查（纸质文档）管线点编号按道路由西向东、由北向南、先主管线后支管线的原则进行统 一编号。对管线点的标注：当管线点确定后，在地面上作好识别标志。隐蔽点在沥青、 水泥路面打入水泥钉，刻“+”字，用红色油漆圆圈标注；土质地面打入木桩， 在旁边标上管线类型编号如 xNn，n=1、2、3……），“x”为作业组号，“N ”为 管线代码，“n”管线点流水号。假如在主管上有支管则在主管号后面加 A、B、 C……予以编号，如 1W233A ；与已测管线点重合的采纳原有点号。明显管线点 也必须在井盖中心加以标注，同时在 1:5 蓝图上画好探测草图，图上标注设计 施工点号和调查点号；在管线调查表上记录埋深、管径、调查点号……等数据后 交付内业微机组使用。严格按地下管线调查（探测）表的要求填写，每一个管线点必须按管线段 往返填写，根据管线的类型不同，填写的项目、内容也不相同，但是不论何种管 线填写的项目不得遗漏。管线点起始编号到总工办姚裕福处索取，调查完成后到到总工办姚裕福处登记最大点号；以保证管线点号的连续，且不重复，管线调查表的填写见样表。管线点埋深量测误差小于±...
