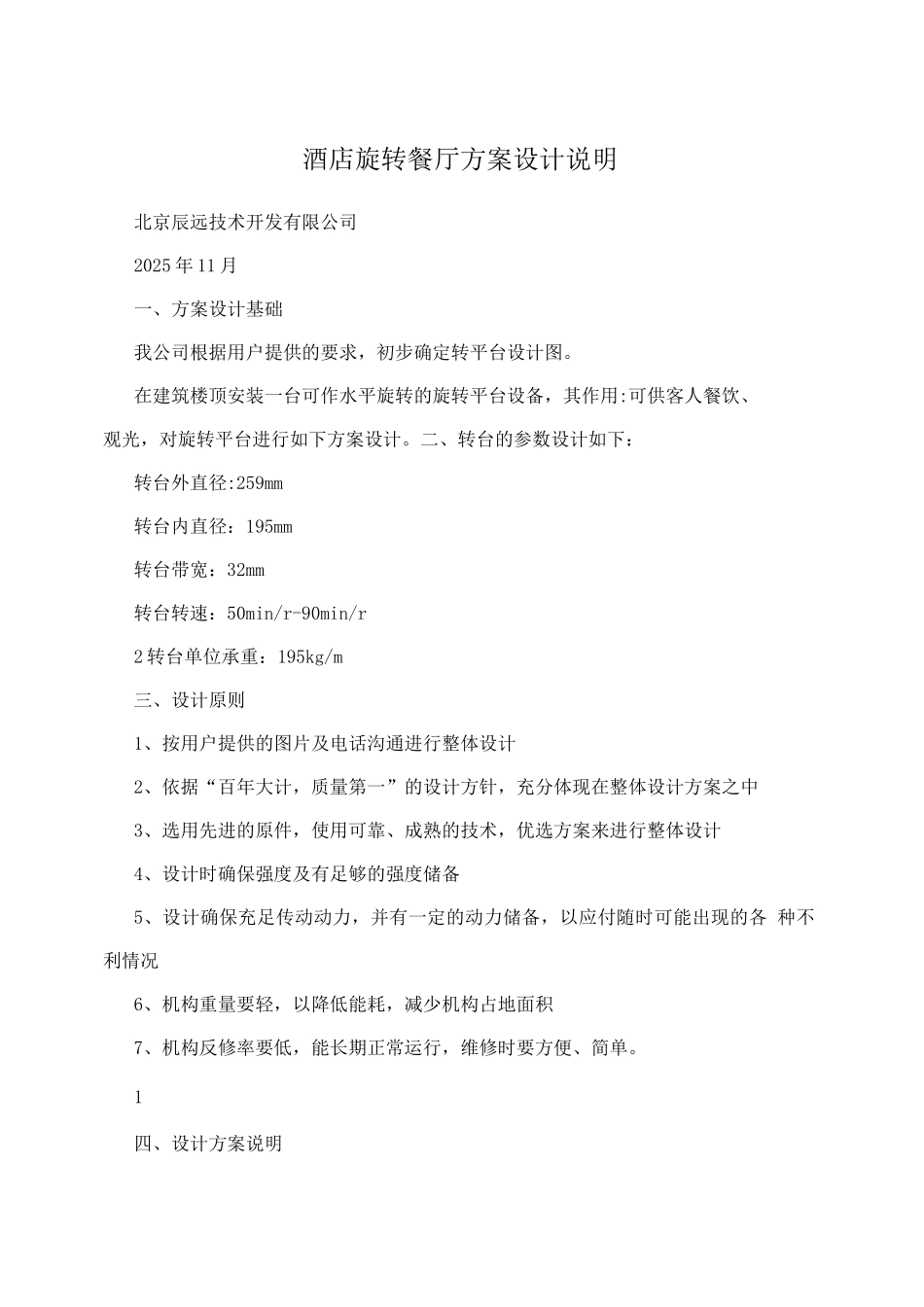

酒店旋转餐厅方案设计说明

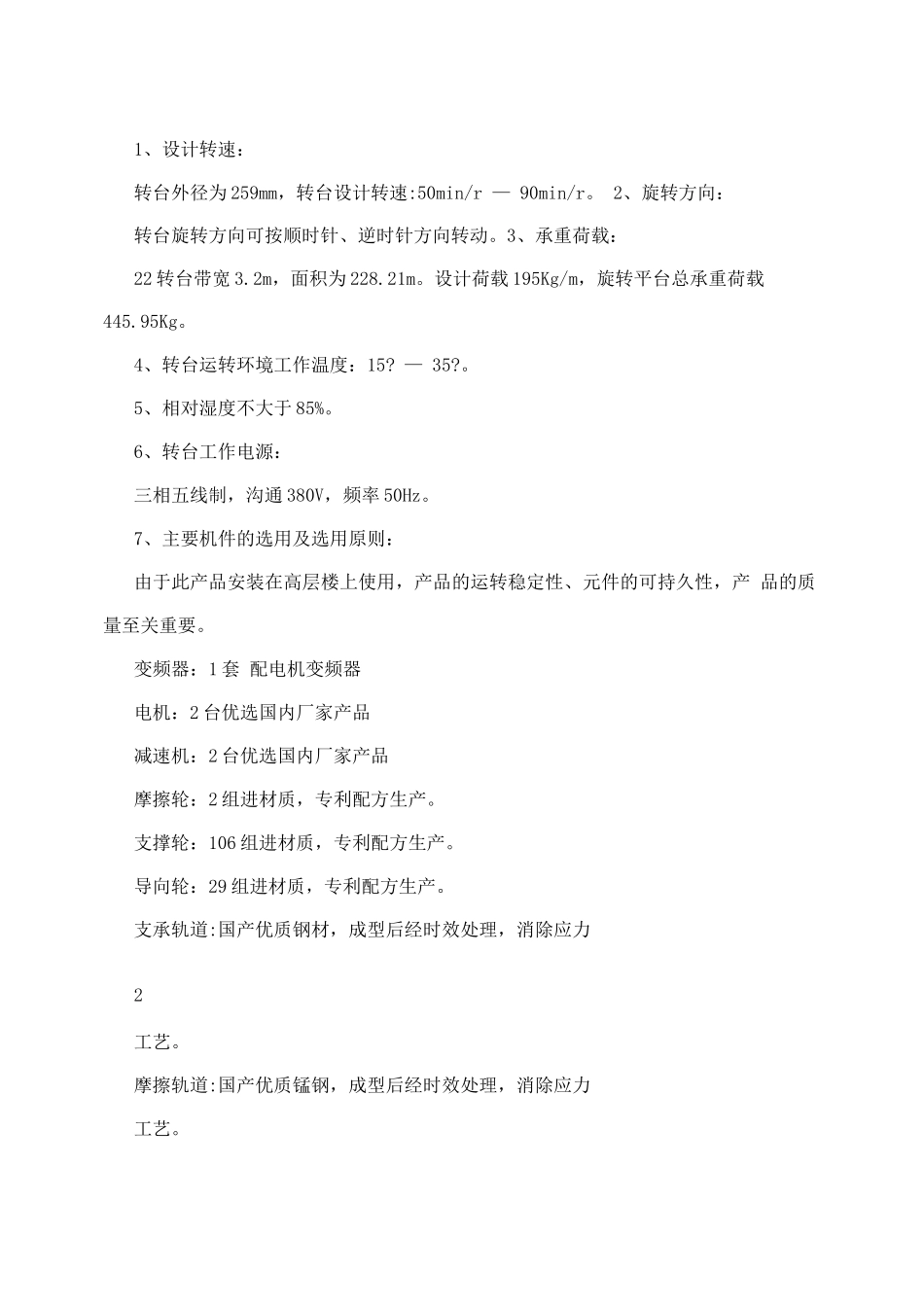

酒店旋转餐厅方案设计说明北京辰远技术开发有限公司2025 年 11 月一、方案设计基础我公司根据用户提供的要求，初步确定转平台设计图。在建筑楼顶安装一台可作水平旋转的旋转平台设备，其作用:可供客人餐饮、观光，对旋转平台进行如下方案设计。二、转台的参数设计如下：转台外直径:259mm转台内直径：195mm转台带宽：32mm转台转速：50min/r-90min/r2 转台单位承重：195kg/m三、设计原则1、按用户提供的图片及电话沟通进行整体设计2、依据“百年大计，质量第一”的设计方针，充分体现在整体设计方案之中3、选用先进的原件，使用可靠、成熟的技术，优选方案来进行整体设计4、设计时确保强度及有足够的强度储备5、设计确保充足传动动力，并有一定的动力储备，以应付随时可能出现的各 种不利情况6、机构重量要轻，以降低能耗，减少机构占地面积7、机构反修率要低，能长期正常运行，维修时要方便、简单。1四、设计方案说明1、设计转速：转台外径为 259mm，转台设计转速:50min/r — 90min/r。 2、旋转方向：转台旋转方向可按顺时针、逆时针方向转动。3、承重荷载：22 转台带宽 3.2m，面积为 228.21m。设计荷载 195Kg/m，旋转平台总承重荷载 445.95Kg。4、转台运转环境工作温度：15? — 35?。5、相对湿度不大于 85%。6、转台工作电源：三相五线制，沟通 380V，频率 50Hz。7、主要机件的选用及选用原则：由于此产品安装在高层楼上使用，产品的运转稳定性、元件的可持久性，产 品的质量至关重要。变频器：1 套 配电机变频器电机：2 台优选国内厂家产品减速机：2 台优选国内厂家产品摩擦轮：2 组进材质，专利配方生产。支撑轮：106 组进材质，专利配方生产。导向轮：29 组进材质，专利配方生产。支承轨道:国产优质钢材，成型后经时效处理，消除应力2工艺。摩擦轨道:国产优质锰钢，成型后经时效处理，消除应力工艺。木龙骨：选用东北红松，成型后不易变形。多层板：2 层选用优质板材。五、设备结构简介旋转平台由摩擦传动系统，轨道支承系统，轨道定位系统，内、外轨道，转台 环形结构，木制台板和电气控制系统组成。1、由主机、外摩擦支撑轨道（即外轨道）、电气控制系统组成了旋转平台的摩 擦传动系统。主机由装在主机机体上的变频调速电机、减速机、摩擦轮组、摩擦轮 随动机构、摩擦轮夹紧力自动补偿机构组成。用电机通过减速机带动主摩擦轮转 动，通过调整主摩擦轮和从动摩擦轮之间的距离，使主、从摩擦轮夹紧摩擦传动导 ...
