采区运输上山25绞车安装及使用的安全技术措施

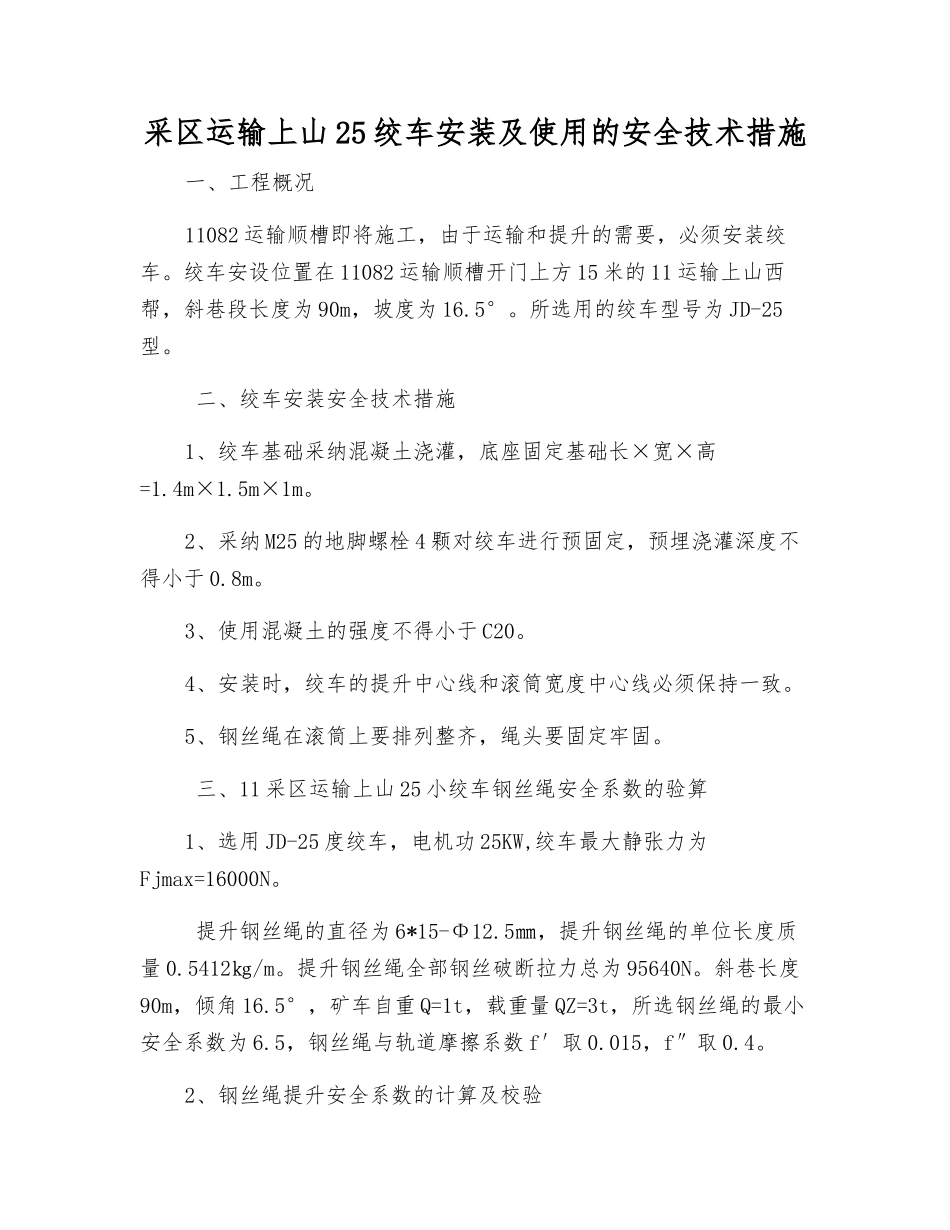

采区运输上山 25 绞车安装及使用的安全技术措施一、工程概况11082 运输顺槽即将施工，由于运输和提升的需要，必须安装绞车。绞车安设位置在 11082 运输顺槽开门上方 15 米的 11 运输上山西帮，斜巷段长度为 90m，坡度为 16.5°。所选用的绞车型号为 JD-25型。 二、绞车安装安全技术措施1、绞车基础采纳混凝土浇灌，底座固定基础长×宽×高=1.4m×1.5m×1m。2、采纳 M25 的地脚螺栓 4 颗对绞车进行预固定，预埋浇灌深度不得小于 0.8m。3、使用混凝土的强度不得小于 C20。4、安装时，绞车的提升中心线和滚筒宽度中心线必须保持一致。5、钢丝绳在滚筒上要排列整齐，绳头要固定牢固。 三、11 采区运输上山 25 小绞车钢丝绳安全系数的验算1、选用 JD-25 度绞车，电机功 25KW,绞车最大静张力为Fjmax=16000N。 提升钢丝绳的直径为 6*15-Φ12.5㎜，提升钢丝绳的单位长度质量 0.5412㎏/m。提升钢丝绳全部钢丝破断拉力总为 95640N。斜巷长度90m，倾角 16.5°，矿车自重 Q=1t，载重量 QZ=3t，所选钢丝绳的最小安全系数为 6.5，钢丝绳与轨道摩擦系数 f′取 0.015，f″取 0.4。2、钢丝绳提升安全系数的计算及校验 ma=F 破/{n(Q+QZ)(f′cosβ+sinβ)g+PLK(f″cosβ+ sinβ)g} =95640/{4×103×（0.015cos16.5°+sin16.5°）×9.8 +0.524×100×（0.4 cos16.5°+sin16.5°）×9.8} =95640/{4×103（0.015×0.96+0.284）×9.8+0.524×90×（0.2×0.96+0.284）×9.8} =96540/11917=8＞6.5 绞车提升能力验算 F=11917N﹤16000N 通过上述计算及校验，说明选用 Φ12.5㎜的钢丝绳，25KW 能提升能满足要求。 四、绞车的操作章程1、起动电动机时，卷筒刹车带（左）应刹住，大内齿轮上的刹车带（右）应松开，这样，滚筒不动，仅大内齿轮转动。2、欲开动卷筒绕钢丝绳进行工作，两手须时交替操作，将卷筒上的刹车渐渐松开，而将大内齿轮上的刹车渐渐刹住，卷筒便开始旋转，即可进行牵引作业。3、需微程操作时，只需上下来回交替操作两个刹车把，使卷筒间转间停即可。4、当下放重物时，应松开大内齿轮上的刹车带，并放松滚筒上的刹车带，开起电动机，使卷筒在电动机反转驱动下进行。下放的速度。可借卷筒的半制动加以控制，不允许关闭电动机的滑车。5、钢丝绳在卷筒上要排列整齐，工作时不可全放完，在卷筒上应至少保留三圈。6、如停车时间较长，应使右刹车装置松开并将电动机关闭。7、卷筒的起动和停止时，速度须渐渐增加...
