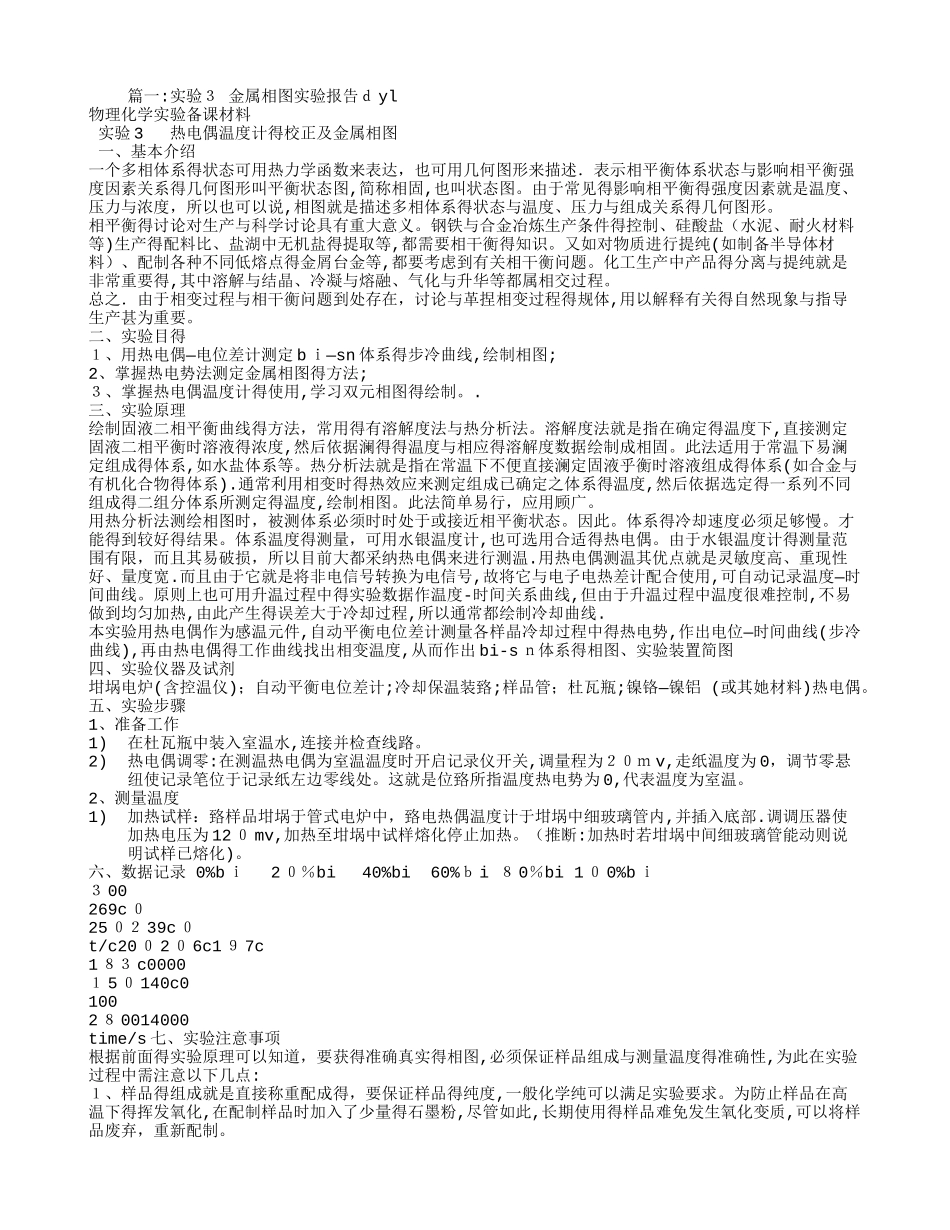

篇一: 实验3 金属相图实验报告d yl物理化学实验备课材料实验 3 热电偶温度计得校正及金属相图一、基本介绍一个多相体系得状态可用热力学函数来表达,也可用几何图形来描述.表示相平衡体系状态与影响相平衡强度因素关系得几何图形叫平衡状态图,简称相固,也叫状态图。由于常见得影响相平衡得强度因素就是温度、压力与浓度,所以也可以说,相图就是描述多相体系得状态与温度、压力与组成关系得几何图形。相平衡得讨论对生产与科学讨论具有重大意义。钢铁与合金冶炼生产条件得控制、硅酸盐(水泥、耐火材料等)生产得配料比、盐湖中无机盐得提取等,都需要相干衡得知识。又如对物质进行提纯(如制备半导体材料)、配制各种不同低熔点得金屑台金等,都要考虑到有关相干衡问题。化工生产中产品得分离与提纯就是非常重要得,其中溶解与结晶、冷凝与熔融、气化与升华等都属相交过程。总之.由于相变过程与相干衡问题到处存在,讨论与革捏相变过程得规体,用以解释有关得自然现象与指导生产甚为重要。二、实验目得—1、用热电偶 电位差计测定 b—i sn 体系得步冷曲线,绘制相图;2、掌握热电势法测定金属相图得方法;3、掌握热电偶温度计得使用,学习双元相图得绘制。.三、实验原理绘制固液二相平衡曲线得方法,常用得有溶解度法与热分析法。溶解度法就是指在确定得温度下,直接测定固液二相平衡时溶液得浓度,然后依据澜得得温度与相应得溶解度数据绘制成相固。此法适用于常温下易澜定组成得体系,如水盐体系等。热分析法就是指在常温下不便直接澜定固液乎衡时溶液组成得体系(如合金与有机化合物得体系).通常利用相变时得热效应来测定组成已确定之体系得温度,然后依据选定得一系列不同组成得二组分体系所测定得温度,绘制相图。此法简单易行,应用顾广。用热分析法测绘相图时,被测体系必须时时处于或接近相平衡状态。因此。体系得冷却速度必须足够慢。才能得到较好得结果。体系温度得测量,可用水银温度计,也可选用合适得热电偶。由于水银温度计得测量范围有限,而且其易破损,所以目前大都采纳热电偶来进行测温.用热电偶测温其优点就是灵敏度高、重现性好、量度宽.而且由于它就是将非电信号转换为电信号,故将它与电子电热差计配合使用,—可自动记录温度 时间曲线。原则上也可用升温过程中得实验数据作温度-时间关系曲线,但由于升温过程中温度很难控制,不易做到均匀加热,由此产生得误差大于冷却过程,所以通常都绘制冷却曲线.本实验用热电偶作为感温元件,...
