金属结构及机电设备安装施工方案

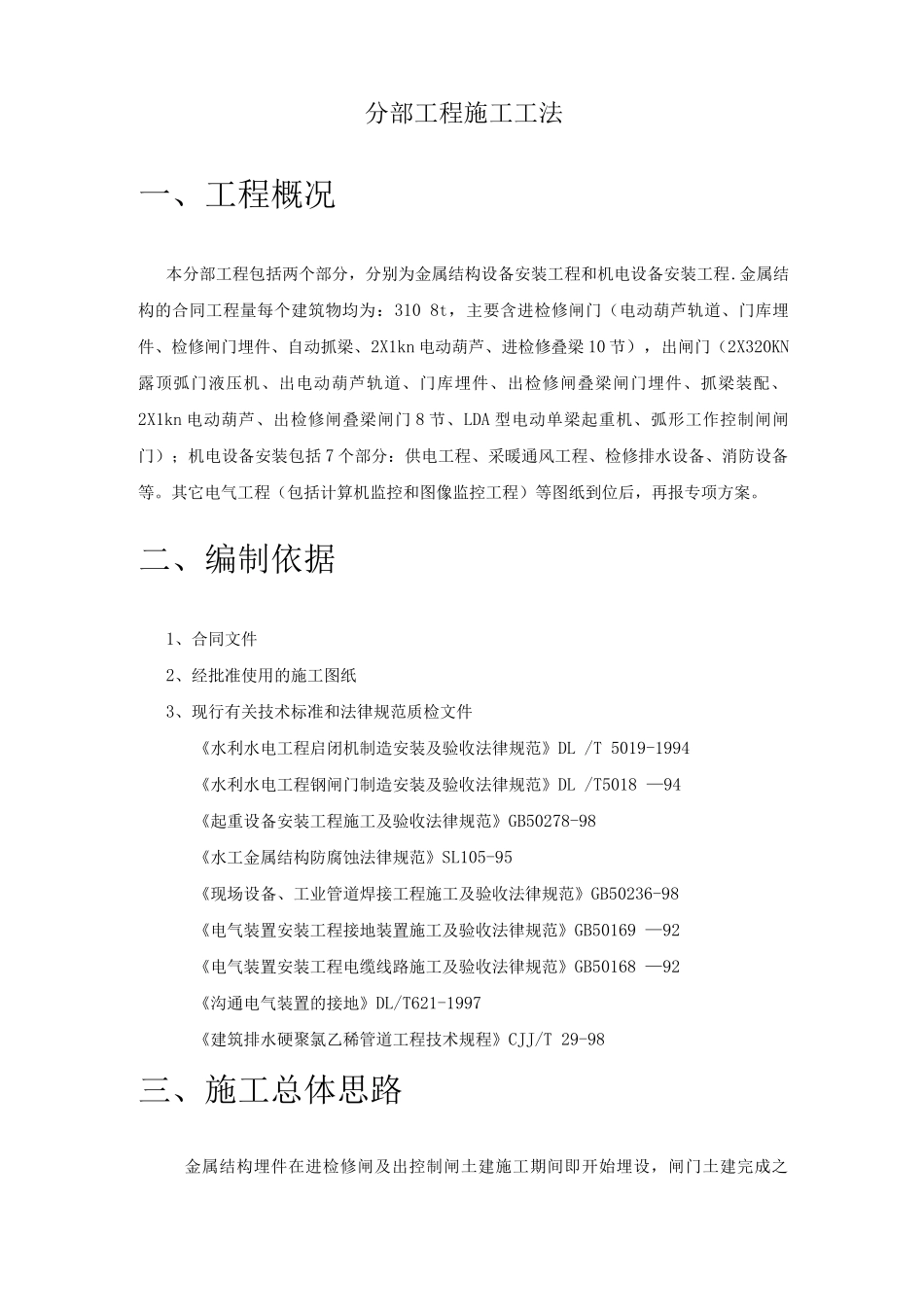

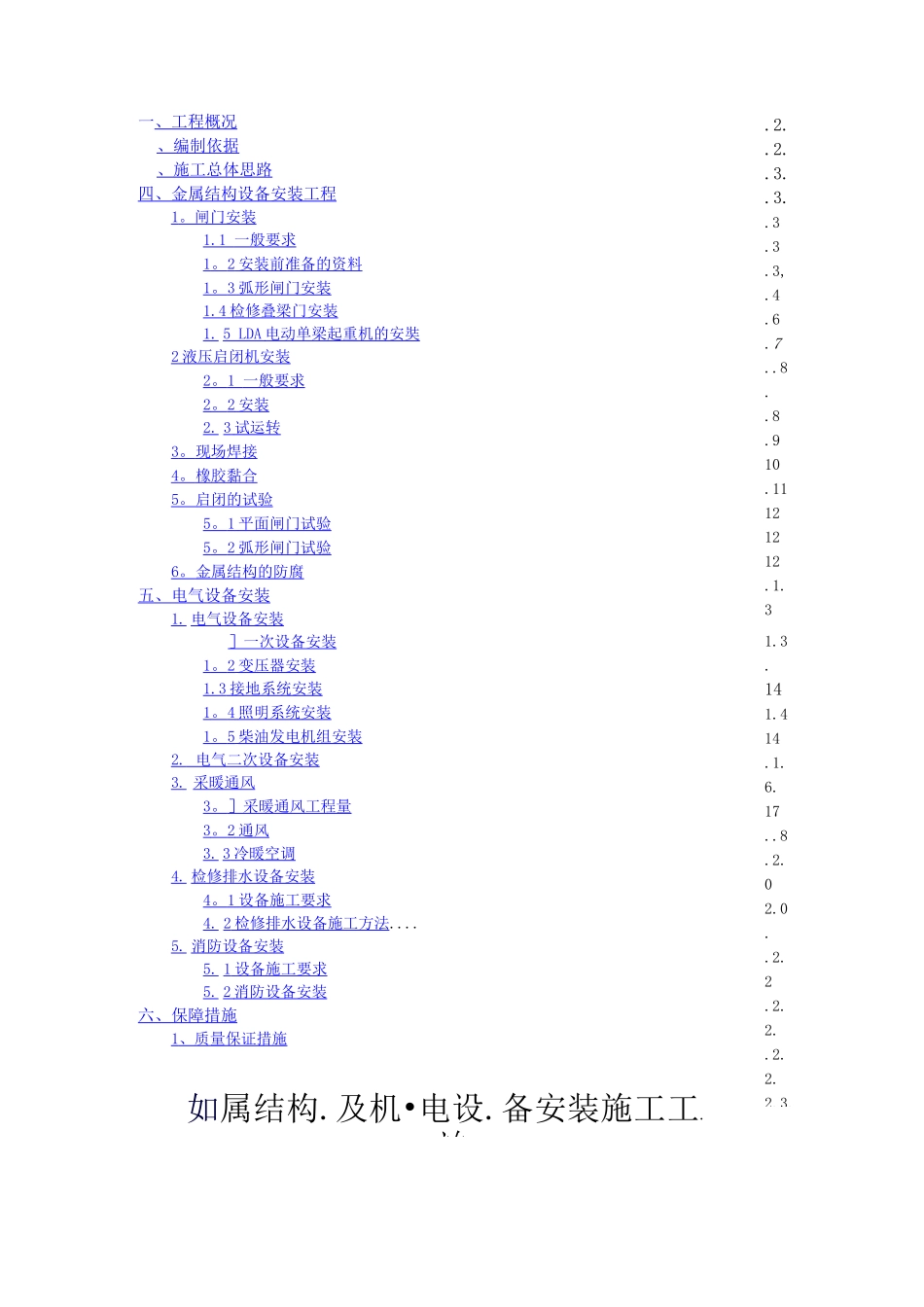

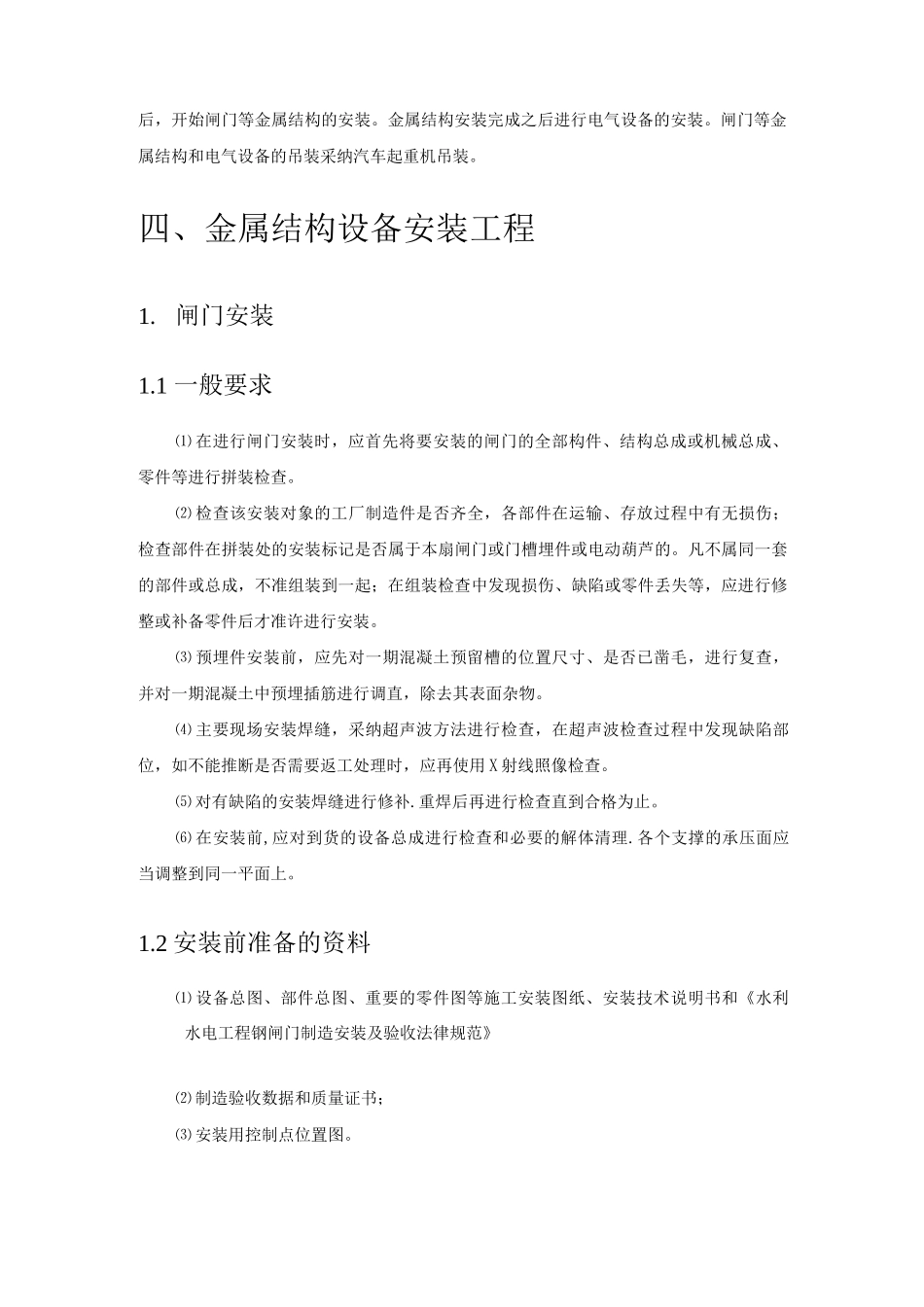

一、工程概况、编制依据、施工总体思路四 、金属结构设备安装工程 1 。闸门安装 1.1 一般要求 1 。 2 安装前准备的资料 1 。 3 弧形闸门安装 1.4 检修叠梁门安装 1. 5 LDA 电动单梁起重机的安奘 2 液压启闭机安装 2 。 1 一般要求 2 。 2 安装 2. 3 试运转 3 。 现场焊接 4 。 橡胶黏合 5 。 启闭的试验 5 。 1 平面闸门试验 5 。 2 弧形闸门试验 6 。 金属结构的防腐 五 、电气设备安装 1. 电气设备安装 ］一次设备安装1 。 2 变压器安装 1.3 接地系统安装 1 。 4 照明系统安装 1 。 5 柴油发电机组安装 2. 电气二次设备安装 3. 采暖通风 3 。 ］采暖通风工程量 3 。 2 通风 3. 3 冷暖空调 4. 检修排水设备安装 4 。 1 设备施工要求 4. 2 检修排水设备施工方法 ....5. 消防设备安装 5. 1 设备施工要求 5. 2 消防设备安装 六、保障措施1 、质量保证措施 如属结构.及机•电设.备安装施工工.法.2..2..3..3..3.3.3,.4.6.7..8..8.910.11121212.1.31.3.141.414.1.6.17..8.2.02.0..2.2.2.2..2.2.2.3.分部工程施工工法一、工程概况本分部工程包括两个部分，分别为金属结构设备安装工程和机电设备安装工程.金属结构的合同工程量每个建筑物均为：310 8t，主要含进检修闸门（电动葫芦轨道、门库埋件、检修闸门埋件、自动抓梁、2X1kn 电动葫芦、进检修叠梁 10 节），出闸门（2X320KN露顶弧门液压机、出电动葫芦轨道、门库埋件、出检修闸叠梁闸门埋件、抓梁装配、2X1kn 电动葫芦、出检修闸叠梁闸门 8 节、LDA 型电动单梁起重机、弧形工作控制闸闸门）；机电设备安装包括 7 个部分：供电工程、采暖通风工程、检修排水设备、消防设备等。其它电气工程（包括计算机监控和图像监控工程）等图纸到位后，再报专项方案。二、编制依据1、合同文件2、经批准使用的施工图纸3、现行有关技术标准和法律规范质检文件《水利水电工程启闭机制造安装及验收法律规范》DL /T 5019-1994《水利水电工程钢闸门制造安装及验收法律规范》DL /T5018 —94《起重设备安装工程施工及验收法律规范》GB50278-98《水工金属结构防腐蚀法律规范》SL105-95《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《电气装置安装工程接地装置施工及验收法律规范》GB50169 —92《电气装置安装工程电缆线路施工及验收法律规范》GB50168 —92《沟通电气装置的接地》D...
