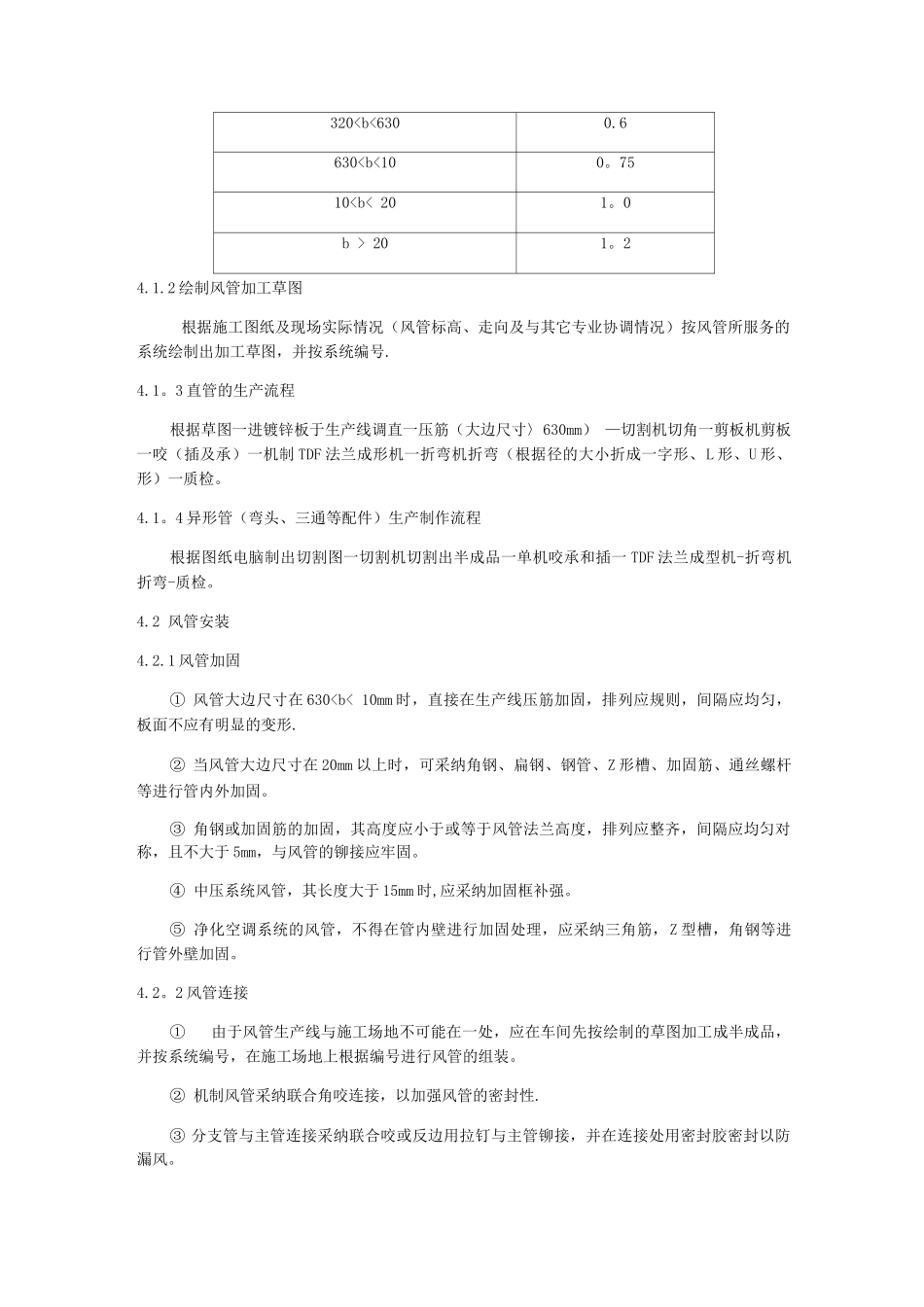

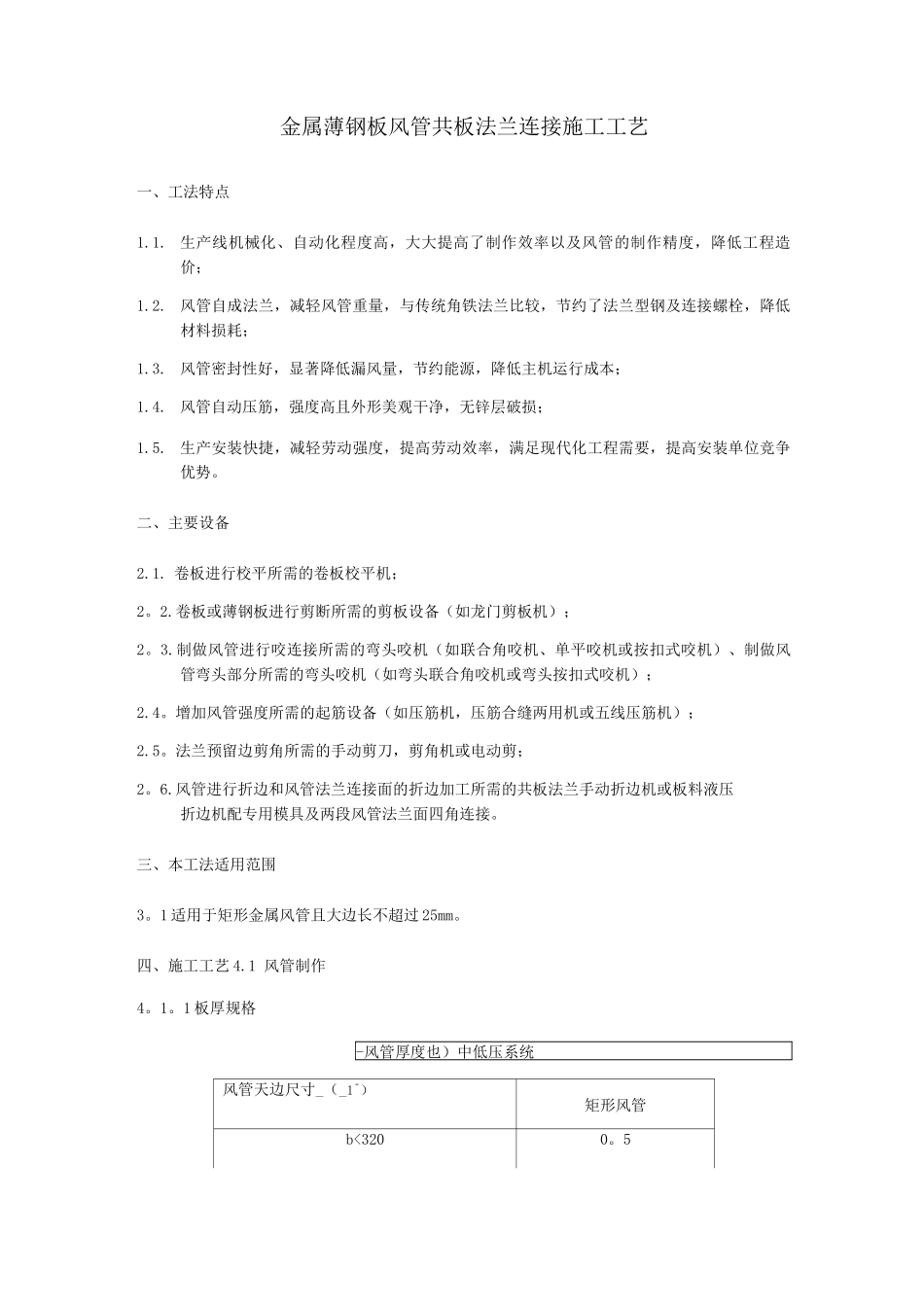

金属薄钢板风管共板法兰连接施工工艺一、工法特点1.1. 生产线机械化、自动化程度高，大大提高了制作效率以及风管的制作精度，降低工程造价；1.2. 风管自成法兰，减轻风管重量，与传统角铁法兰比较，节约了法兰型钢及连接螺栓，降低材料损耗；1.3. 风管密封性好，显著降低漏风量，节约能源，降低主机运行成本；1.4. 风管自动压筋，强度高且外形美观干净，无锌层破损；1.5. 生产安装快捷，减轻劳动强度，提高劳动效率，满足现代化工程需要，提高安装单位竞争优势。二、主要设备2.1. 卷板进行校平所需的卷板校平机；2。2.卷板或薄钢板进行剪断所需的剪板设备（如龙门剪板机）；2。3.制做风管进行咬连接所需的弯头咬机（如联合角咬机、单平咬机或按扣式咬机）、制做风管弯头部分所需的弯头咬机（如弯头联合角咬机或弯头按扣式咬机）；2.4。增加风管强度所需的起筋设备（如压筋机，压筋合缝两用机或五线压筋机）；2.5。法兰预留边剪角所需的手动剪刀，剪角机或电动剪；2。6.风管进行折边和风管法兰连接面的折边加工所需的共板法兰手动折边机或板料液压折边机配专用模具及两段风管法兰面四角连接。三、本工法适用范围3。1 适用于矩形金属风管且大边长不超过 25mm。四、施工工艺 4.1 风管制作4。1。1 板厚规格-风管厚度也）中低压系统风管天边尺寸_（_1^）矩形风管b<3200。5320 201。24.1.2 绘制风管加工草图根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况）按风管所服务的系统绘制出加工草图，并按系统编号.4.1。3 直管的生产流程根据草图一进镀锌板于生产线调直一压筋（大边尺寸〉630mm） —切割机切角一剪板机剪板一咬（插及承）一机制 TDF 法兰成形机一折弯机折弯（根据径的大小折成一字形、L 形、U 形、形）一质检。4.1。4 异形管（弯头、三通等配件）生产制作流程根据图纸电脑制出切割图一切割机切割出半成品一单机咬承和插一 TDF 法兰成型机-折弯机折弯-质检。4.2 风管安装4.2.1 风管加固① 风管大边尺寸在 630
