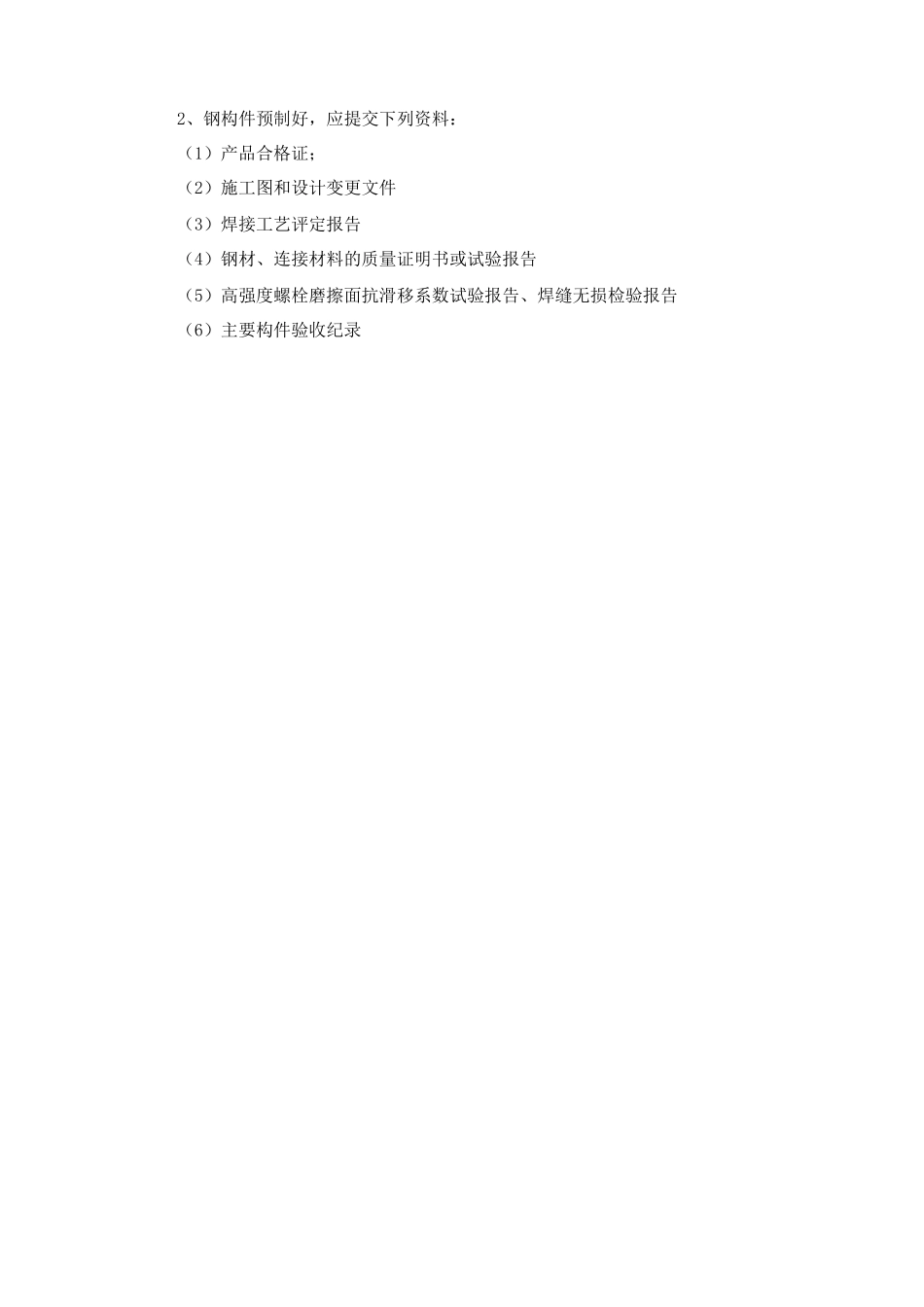

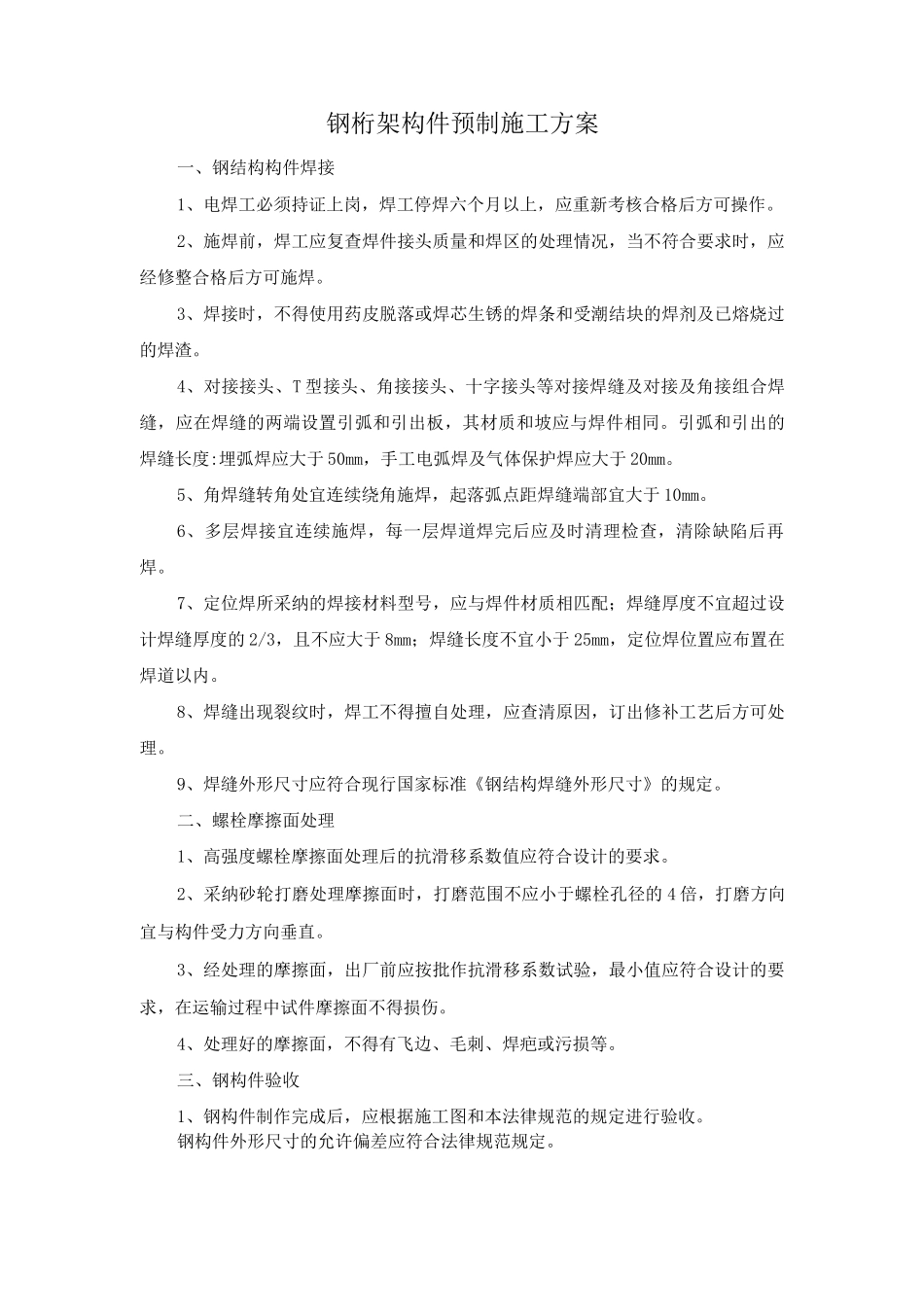

钢桁架构件预制施工方案一、钢结构构件焊接1、电焊工必须持证上岗，焊工停焊六个月以上，应重新考核合格后方可操作。2、施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的焊渣。4、对接接头、T 型接头、角接接头、十字接头等对接焊缝及对接及角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡应与焊件相同。引弧和引出的焊缝长度:埋弧焊应大于 50mm，手工电弧焊及气体保护焊应大于 20mm。5、角焊缝转角处宜连续绕角施焊，起落弧点距焊缝端部宜大于 10mm。6、多层焊接宜连续施焊，每一层焊道焊完后应及时清理检查，清除缺陷后再焊。7、定位焊所采纳的焊接材料型号，应与焊件材质相匹配；焊缝厚度不宜超过设计焊缝厚度的 2/3，且不应大于 8mm；焊缝长度不宜小于 25mm，定位焊位置应布置在焊道以内。8、焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。9、焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。二、螺栓摩擦面处理1、高强度螺栓摩擦面处理后的抗滑移系数值应符合设计的要求。2、采纳砂轮打磨处理摩擦面时，打磨范围不应小于螺栓孔径的 4 倍，打磨方向宜与构件受力方向垂直。3、经处理的摩擦面，出厂前应按批作抗滑移系数试验，最小值应符合设计的要求，在运输过程中试件摩擦面不得损伤。4、处理好的摩擦面，不得有飞边、毛刺、焊疤或污损等。三、钢构件验收1、钢构件制作完成后，应根据施工图和本法律规范的规定进行验收。钢构件外形尺寸的允许偏差应符合法律规范规定。2、钢构件预制好，应提交下列资料：（1）产品合格证；（2）施工图和设计变更文件（3）焊接工艺评定报告（4）钢材、连接材料的质量证明书或试验报告（5）高强度螺栓磨擦面抗滑移系数试验报告、焊缝无损检验报告（6）主要构件验收纪录
