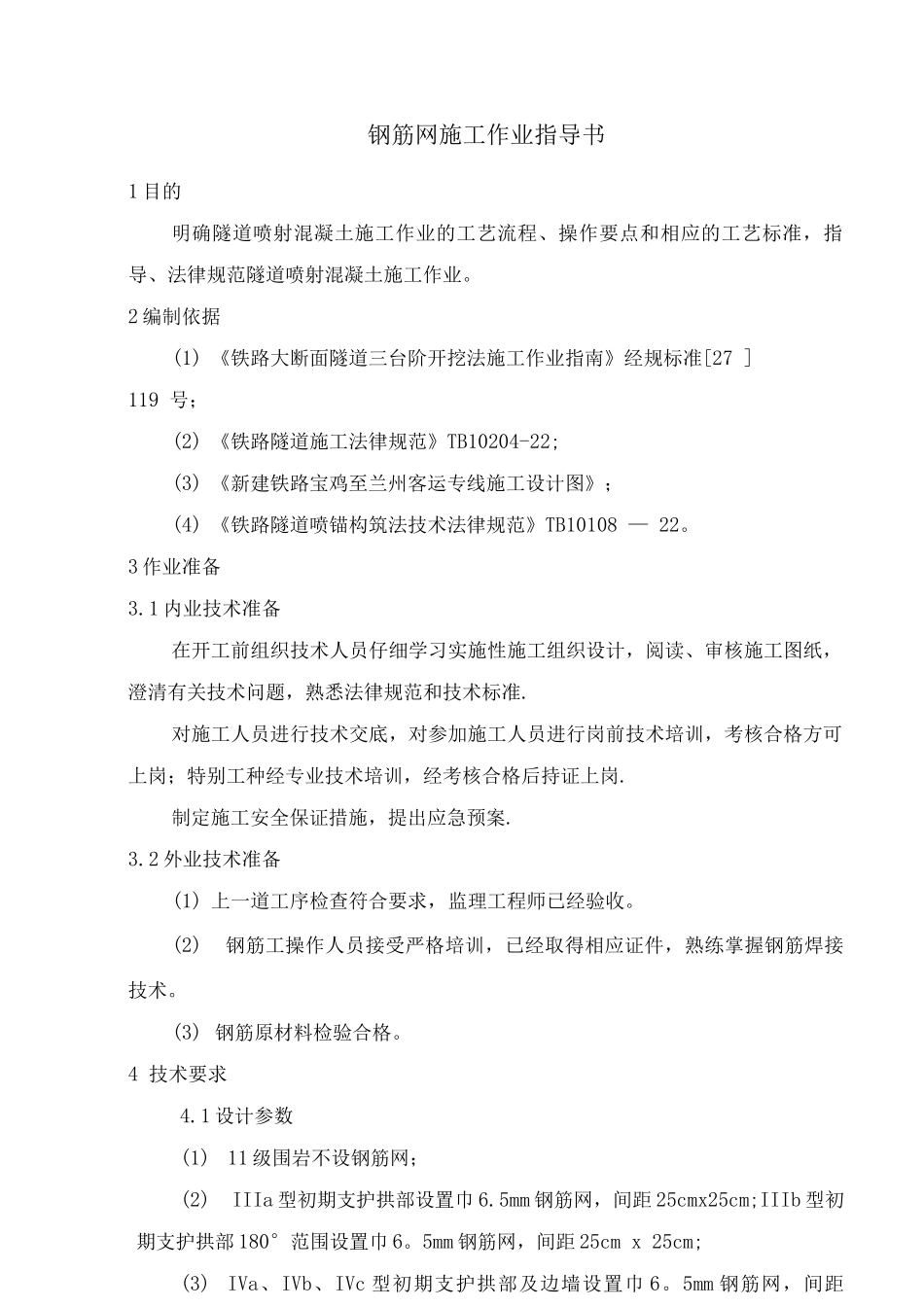

钢筋网施工作业指导书1 目的明确隧道喷射混凝土施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范隧道喷射混凝土施工作业。2 编制依据(1) 《铁路大断面隧道三台阶开挖法施工作业指南》经规标准[27 ]119 号；(2) 《铁路隧道施工法律规范》TB10204-22;(3) 《新建铁路宝鸡至兰州客运专线施工设计图》；(4) 《铁路隧道喷锚构筑法技术法律规范》TB10108 — 22。3 作业准备3.1 内业技术准备在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准.对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格方可上岗；特别工种经专业技术培训，经考核合格后持证上岗.制定施工安全保证措施，提出应急预案.3.2 外业技术准备(1) 上一道工序检查符合要求，监理工程师已经验收。(2)钢筋工操作人员接受严格培训，已经取得相应证件，熟练掌握钢筋焊接技术。(3) 钢筋原材料检验合格。4 技术要求4.1 设计参数(1)11 级围岩不设钢筋网；(2)IIIa 型初期支护拱部设置巾 6.5mm 钢筋网，间距 25cmx25cm;IIIb 型初期支护拱部 180°范围设置巾 6。5mm 钢筋网，间距 25cm x 25cm;(3)IVa、IVb、IVc 型初期支护拱部及边墙设置巾 6。5mm 钢筋网，间距 20cm x 20cm;(4)IVf、Va、Vb、Vc、Ve 型初期支护拱部及边墙设置巾 8mm 钢筋网，间距 20cm x 20cmo4.2 钢筋检验应符合《铁路混凝土工程施工质量验收补充标准》(铁建设[25]160 号)中原材的有关规定。4o 3 钢筋进场时，必须对其质量指标进行全面检查，并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯性能试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》(GB13013)的规定和设计要求.4o 4 钢筋网所使用的钢筋品种、规格等必须符合设计要求。5.施工程序及工艺流程5.1 施工程序施工准备一钢筋调直、切割一钢筋除锈一网片焊接一成品存放一网片挂设-喷射混凝土.5.2 工艺流程图钢筋网施工工艺流程见下图.6 施工要求 6.1 施工准备施工准备主要是在钢筋网片施工前，将施工场地进行规划、平整、硬化，利于网片挂设喷射混凝土施工机械顺利进场，合理有序摆放。加工钢筋网片焊接模具，以利于提高施工效率，保证网片焊接质量。6。2 钢筋网制作（1）钢筋调直、切割将检验合格符合设计要求的钢筋运至加工场集中加工，先用钢筋调直机把钢筋调直，再根据设计要求的钢筋网片尺寸切割成段。（2...
