钢管桁架监理细则修

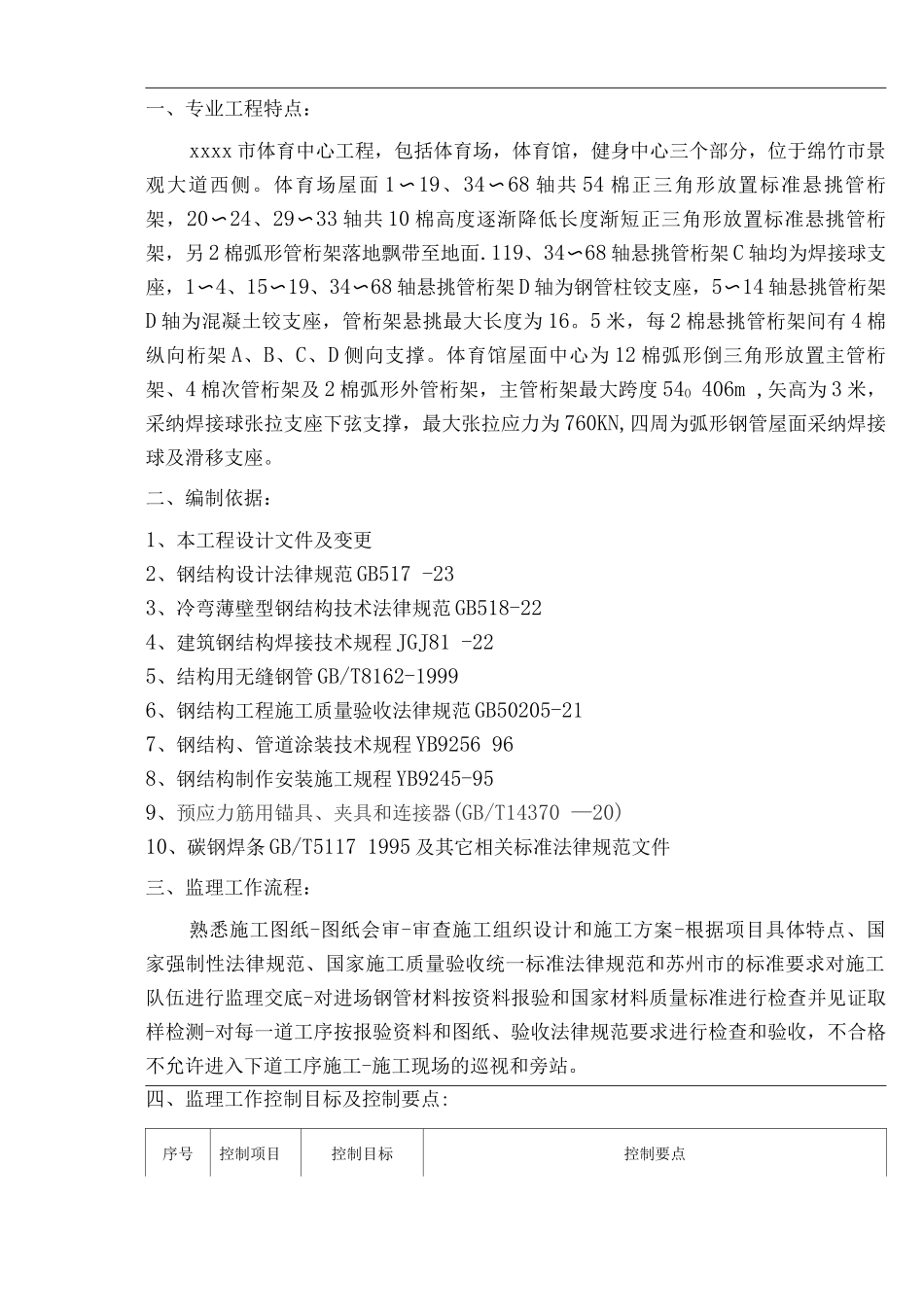

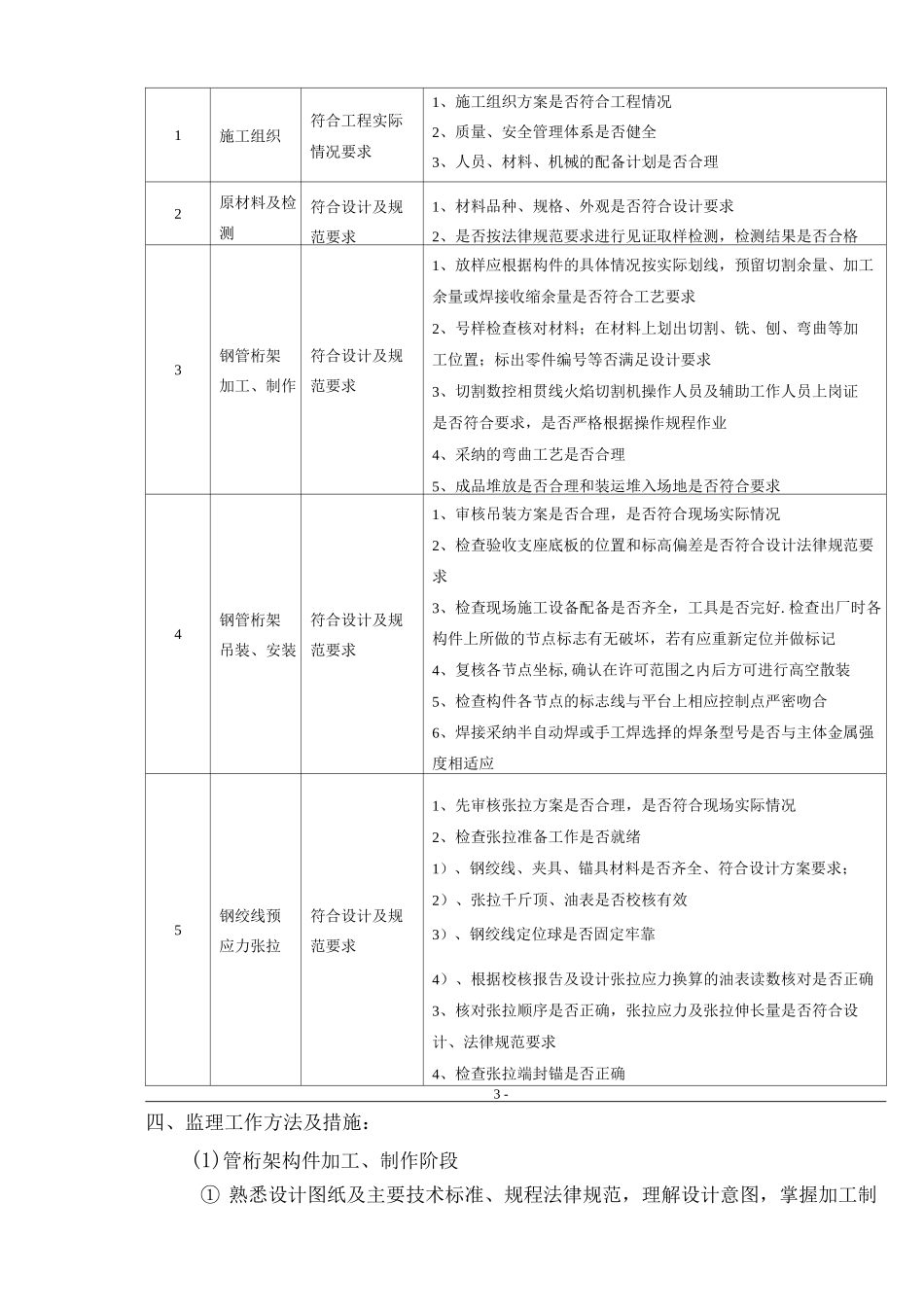

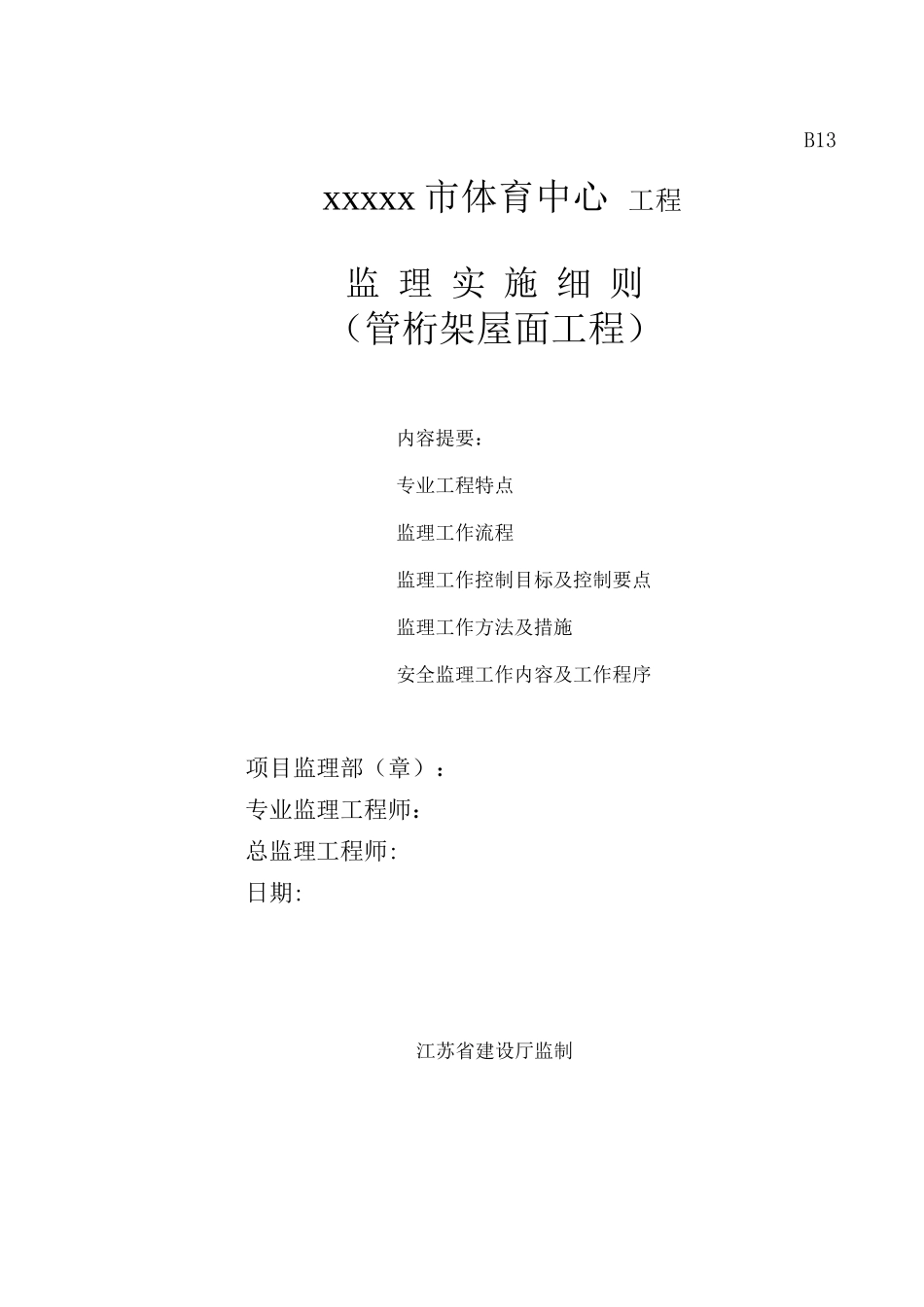

B13xxxxx 市体育中心 工程监 理 实 施 细 则（管桁架屋面工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施安全监理工作内容及工作程序项目监理部（章）：专业监理工程师：总监理工程师:日期:江苏省建设厅监制一、专业工程特点：xxxx 市体育中心工程，包括体育场，体育馆，健身中心三个部分，位于绵竹市景观大道西侧。体育场屋面 1〜19、34〜68 轴共 54 棉正三角形放置标准悬挑管桁架，20〜24、29〜33 轴共 10 棉高度逐渐降低长度渐短正三角形放置标准悬挑管桁架，另 2 棉弧形管桁架落地飘带至地面.119、34〜68 轴悬挑管桁架 C 轴均为焊接球支座，1〜4、15〜19、34〜68 轴悬挑管桁架 D 轴为钢管柱铰支座，5〜14 轴悬挑管桁架D 轴为混凝土铰支座，管桁架悬挑最大长度为 16。5 米，每 2 棉悬挑管桁架间有 4 棉纵向桁架 A、B、C、D 侧向支撑。体育馆屋面中心为 12 棉弧形倒三角形放置主管桁架、4 棉次管桁架及 2 棉弧形外管桁架，主管桁架最大跨度 54O 406m ,矢高为 3 米，采纳焊接球张拉支座下弦支撑，最大张拉应力为 760KN,四周为弧形钢管屋面采纳焊接球及滑移支座。二、编制依据：1、本工程设计文件及变更2、钢结构设计法律规范 GB517 -233、冷弯薄壁型钢结构技术法律规范 GB518-224、建筑钢结构焊接技术规程 JGJ81 -225、结构用无缝钢管 GB/T8162-19996、钢结构工程施工质量验收法律规范 GB50205-217、钢结构、管道涂装技术规程 YB9256 968、钢结构制作安装施工规程 YB9245-959、预应力筋用锚具、夹具和连接器(GB/T14370 —20)10、碳钢焊条 GB/T5117 1995 及其它相关标准法律规范文件三、监理工作流程：熟悉施工图纸-图纸会审-审查施工组织设计和施工方案-根据项目具体特点、国家强制性法律规范、国家施工质量验收统一标准法律规范和苏州市的标准要求对施工队伍进行监理交底-对进场钢管材料按资料报验和国家材料质量标准进行检查并见证取样检测-对每一道工序按报验资料和图纸、验收法律规范要求进行检查和验收，不合格不允许进入下道工序施工-施工现场的巡视和旁站。四、监理工作控制目标及控制要点:序号控制项目控制目标控制要点1施工组织符合工程实际情况要求1、施工组织方案是否符合工程情况2、质量、安全管理体系是否健全3、人员、材料、机械的配备计划是否合理2原材料及检测符合设计及规范要求1、材料品种、规格、外观是否符合设计要求2、...
