铁路穿越拉管施工方案

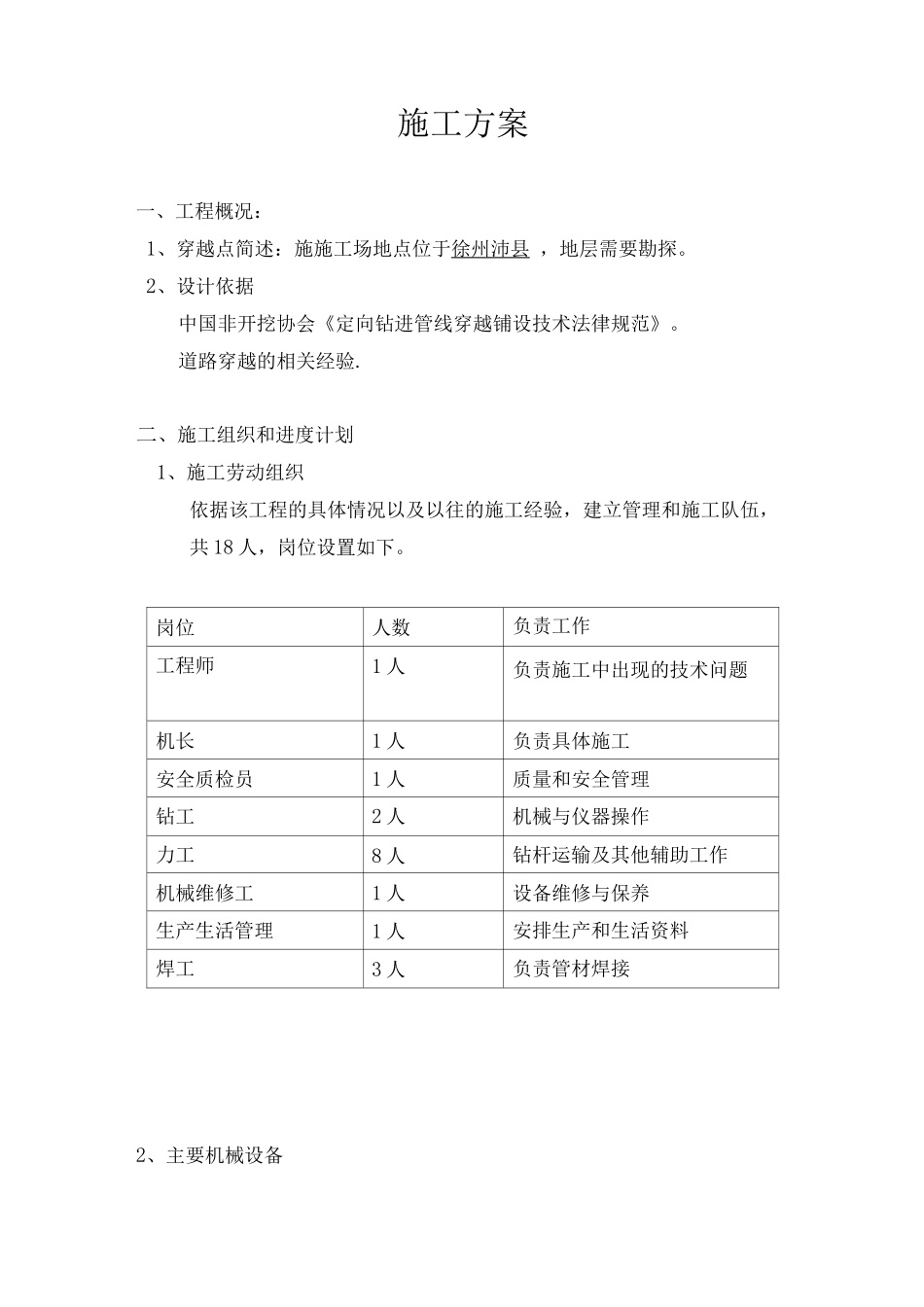

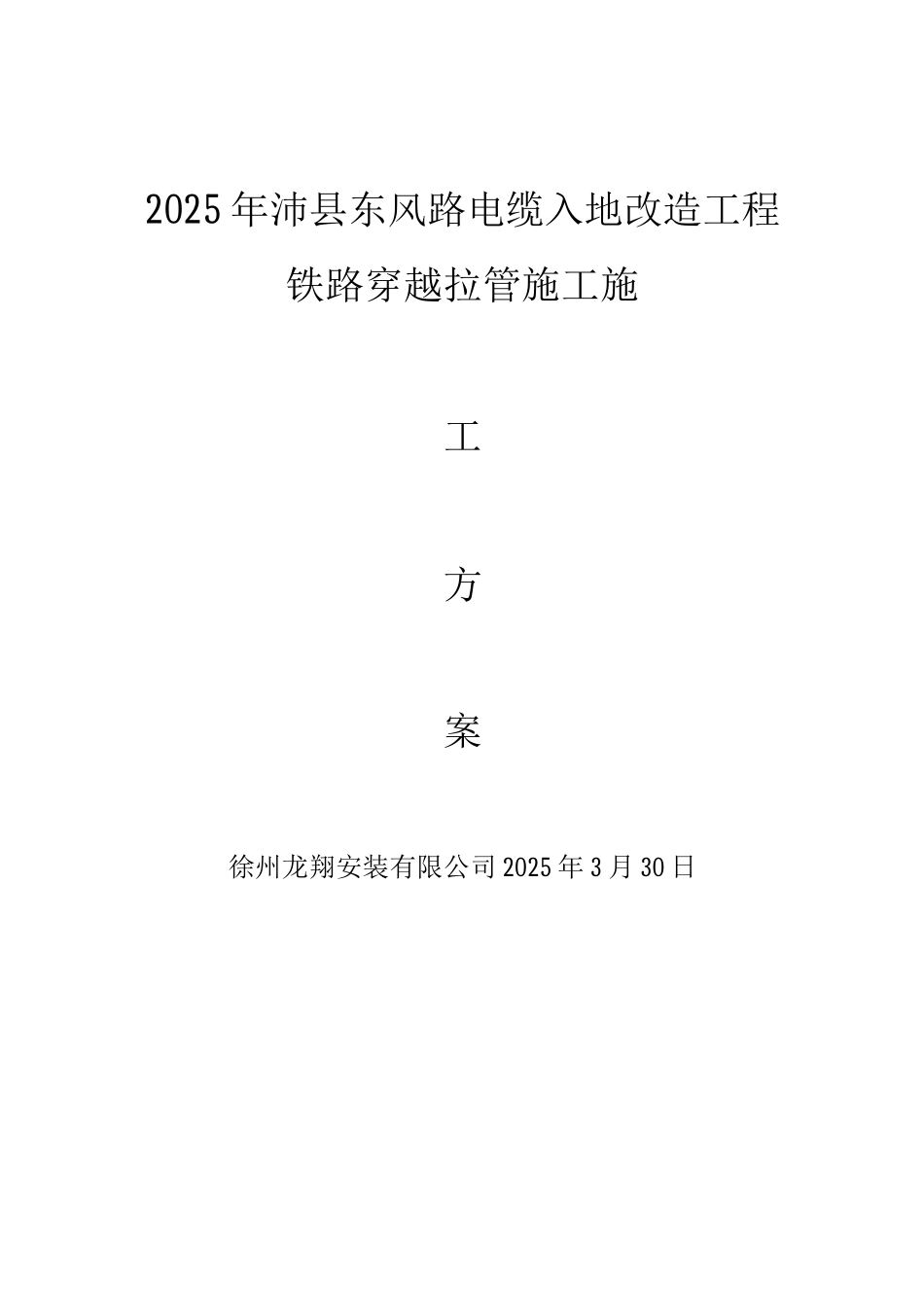

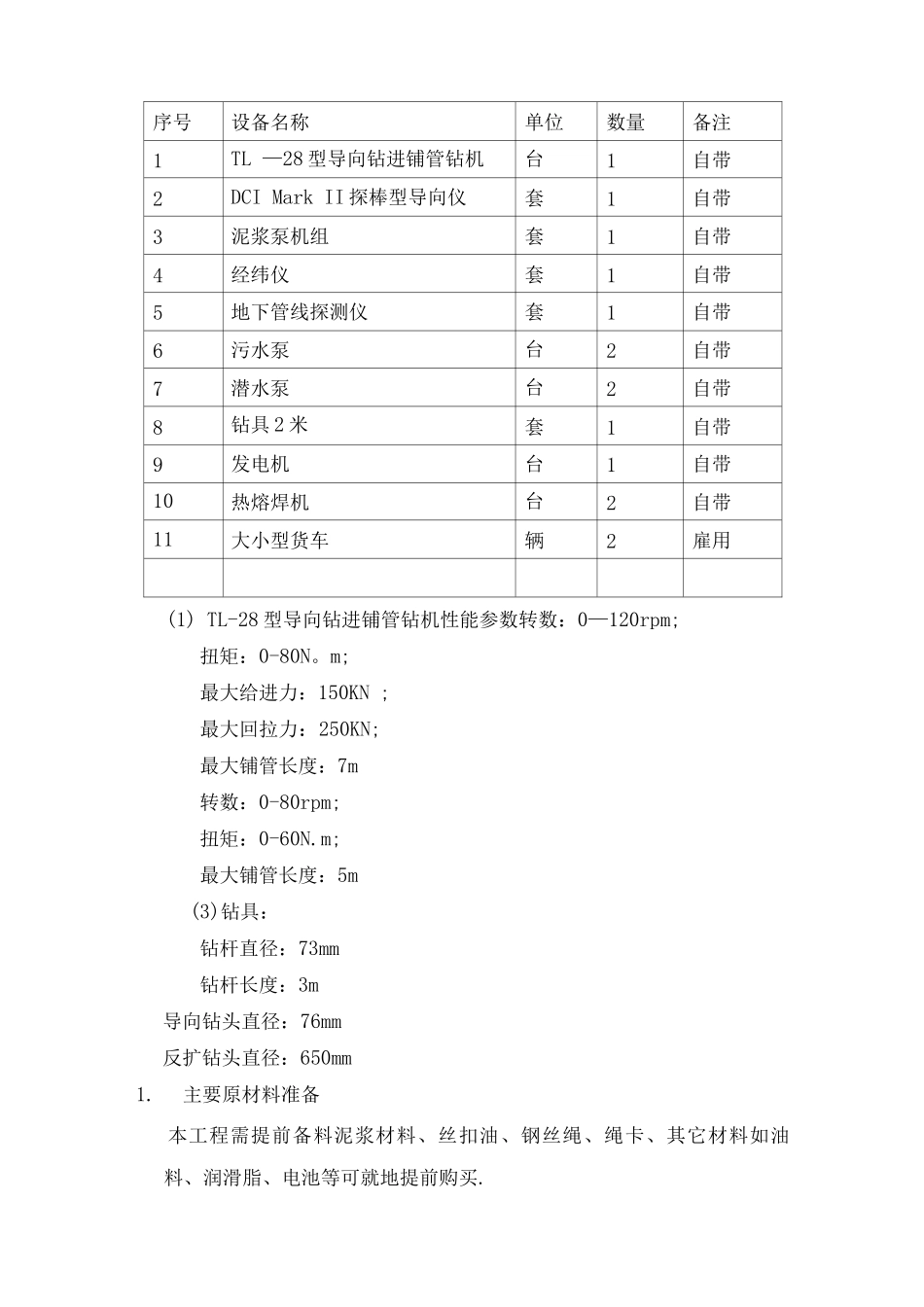

2025 年沛县东风路电缆入地改造工程铁路穿越拉管施工施工方案徐州龙翔安装有限公司 2025 年 3 月 30 日施工方案一、工程概况：1、穿越点简述：施施工场地点位于徐州沛县 ，地层需要勘探。2、设计依据中国非开挖协会《定向钻进管线穿越铺设技术法律规范》。道路穿越的相关经验.二、施工组织和进度计划1、施工劳动组织依据该工程的具体情况以及以往的施工经验，建立管理和施工队伍，共 18 人，岗位设置如下。岗位人数负责工作工程师1 人负责施工中出现的技术问题机长1 人负责具体施工安全质检员1 人质量和安全管理钻工2 人机械与仪器操作力工8 人钻杆运输及其他辅助工作机械维修工1 人设备维修与保养生产生活管理1 人安排生产和生活资料焊工3 人负责管材焊接2、主要机械设备序号设备名称单位数量备注1TL —28 型导向钻进铺管钻机台1自带2DCI Mark II 探棒型导向仪套1自带3泥浆泵机组套1自带4经纬仪套1自带5地下管线探测仪套1自带6污水泵台2自带7潜水泵台2自带8钻具 2 米套1自带9发电机台1自带10热熔焊机台2自带11大小型货车辆2雇用(1) TL-28 型导向钻进铺管钻机性能参数转数：0—120rpm;扭矩：0-80N。m;最大给进力：150KN ;最大回拉力：250KN;最大铺管长度：7m转数：0-80rpm;扭矩：0-60N.m;最大铺管长度：5m(3)钻具：钻杆直径：73mm钻杆长度：3m导向钻头直径：76mm反扩钻头直径：650mm1.主要原材料准备本工程需提前备料泥浆材料、丝扣油、钢丝绳、绳卡、其它材料如油料、润滑脂、电池等可就地提前购买.2.施工进度安排（共 20 天）总工期估计为如天，需要指出的是，由于施工中有许多不可预见的因素,如管材的供应不及时、施工受阻等，可能会增加施工时间.三、施工技术方法基本方法介绍1.现场勘查：在甲方提供的资料的基础上采纳地下管线探测仪器原有地下管线的铺设埋深和走向，避开施工时对这些管道造成损坏；了解施工场地的地层情况,根据不同的地层选用相应的泥浆及钻进方法。2。导向孔钻进：根据场地勘查的情况，针对欲铺设管线的要求，设计出一条理想的钻进轨迹。利用导向钻机及导向仪器，通过监测和控制手段使导向钻头按设计的轨迹延伸，从地表一头钻入，从另一头钻出，完成导向孔的施工，如下图所示：3. 扩孔：导向铺管技术应用领域广泛在很大程度上依靠扩孔这一工艺来保证，导向孔的完成只是钻完一个直径较小的孔径，仅能铺设较小的管径，通过一定的技术手段使导向孔逐级扩大到所需要的孔径，才能满足不同的铺管...
