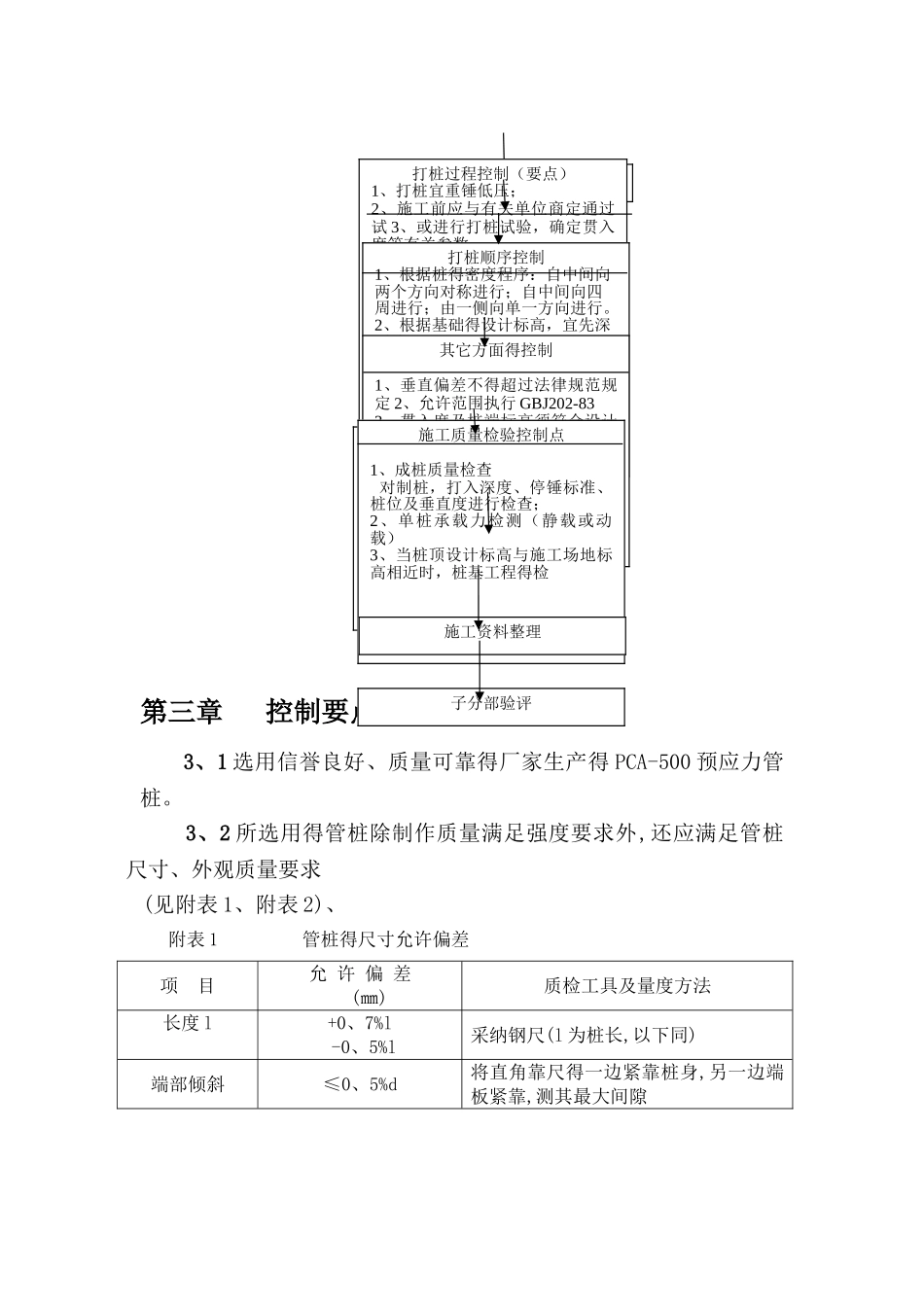

厦门世贸集美 F3 地块工程 监理实施细则监理实施细则 （锤击预应力管桩\方桩）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 厦门中建东北监理咨询有限公司目 录第一章 工程概况、编制依据及工作程序 第二章 施工监理工作流程 第三章 控制要点及目标值 第四章 监理工作得方法与措施 第一章 工程概况、编制依据及工作程序一、工程概况：工程名称：厦门世贸集美 F3 地块工程地点：厦门集美区杏林湾路与集美大道交汇处建设单位：世贸新领航置业有限公司施工单位：福建地质勘查工程公司\福建铭泰集团有限公司监理单位：厦门中建东北监理咨询有限公司二、预应力管桩桩基工程得专业特点预应力管桩(PC 桩)就是目前比较广泛使用得一种桩型，施工工艺很成熟，沉桩方式采纳锤击与静压（本工程采纳锤击桩）。桩端承载力与桩周摩擦力都比较高，就是一种经济合理，较为理想得桩型。只要加强对高强度预应力管桩成品得控制,采纳切实有效得施工措施,就可以预防桩身断裂、桩顶碎裂、桩身倾斜、桩顶位移，贯入度或标高达不到设计要求等问题，保证桩基得工程质量。三、监理内容本工程 F3 地块纯地下室范围采纳桩型为 PHC-500、5#楼基础采纳 JZH45-C 型，采纳锤击方式沉桩，桩顶设计标高 -1、900m，桩底设计标高-24、900m，ZH2 桩长 19-23、5m、ZH3 桩长 12-24m，工程桩竖向极限承载力标准值要求不小于 2200KN，总桩数 110 根，试桩3 根，四、质量控制依据1）本工程中设计要求及经总监理工程师审批得锤击桩专项施工方案2）《预应力钢筋混凝土管桩施工技术规程》YBJ235-913）国 家 标 准 《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规范》GB50202-20254）《建筑桩基技术法律规范》JGJ94-20255）国家标准《混凝土结构工程施工质量验收法律规范》GB50204-20256）国家与本市有关工程建设得法律、法规、政策与有关规定7）本工程得有关合同、文件第二章 施工监理工作流程一、高强度预应力管桩施工监理工作流程：锤击桩施工监理工作流程准备工作监控1、熟悉图纸与技术资料2、熟悉操作规程与质量标准施工组织设计（或方案）审批材料与构件检验报审选择打桩机械，特别注意桩锤选择第三章 控制要点及目标值3、1 选用信誉良好、质量可靠得厂家生产得 PCA-500 预应力管桩。3、2 所选用得管桩除制作质量...
