隧洞底板衬砌施工方案

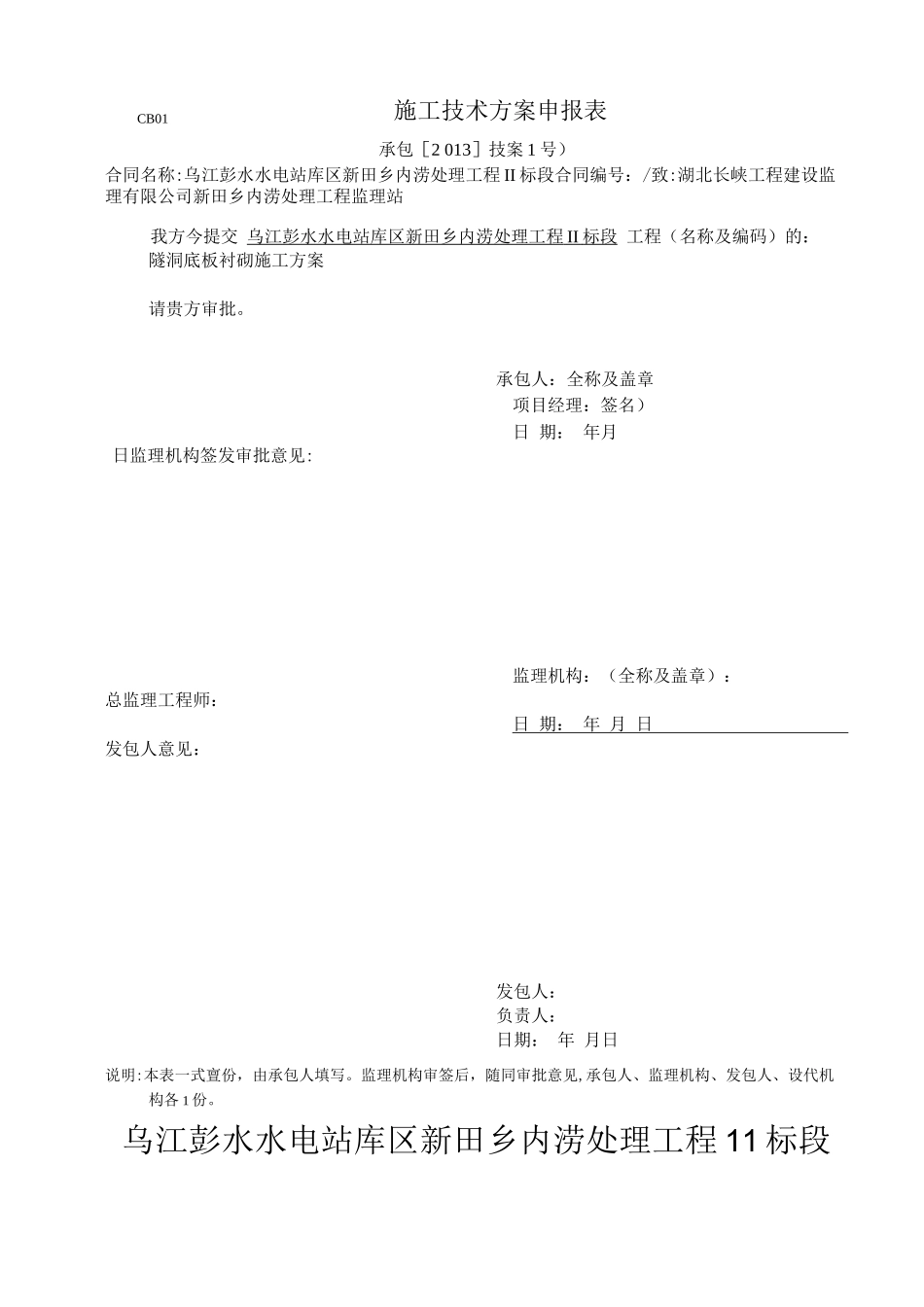

施工技术方案申报表承包［2 013］技案 1 号）合同名称:乌江彭水水电站库区新田乡内涝处理工程 II 标段合同编号：/致:湖北长峡工程建设监理有限公司新田乡内涝处理工程监理站我方今提交 乌江彭水水电站库区新田乡内涝处理工程 II 标段 工程（名称及编码）的：隧洞底板衬砌施工方案请贵方审批。承包人：全称及盖章项目经理：签名）日 期： 年月日监理机构签发审批意见:监理机构：（全称及盖章）：总监理工程师：日 期： 年 月 日发包人意见：发包人：负责人：日期： 年 月日说明:本表一式亶份，由承包人填写。监理机构审签后，随同审批意见,承包人、监理机构、发包人、设代机构各 1 份。乌江彭水水电站库区新田乡内涝处理工程 11 标段CB01隧洞底板衬砌施工方案重庆市天地人实业有限公司乌江彭水水电站库区新田乡内涝处理工程项目部-1-二一三年一月目 录一、工程概况 3二、施工工艺 31、施工准备 41.1 材料准备 41.2 模板加工 42、测量放线 43、基础清理 44、钢筋的加工与安装 45、立模及止水带安装 56 砼浇筑 67、养护 6三、质量保证措施 6四、安全保证措施 8五、文明施工、环保保证措施 9-2-新田乡内涝处理工程 11 标段隧洞底板衬砌施工方案一、工程概况乌江彭水水电站库区新田乡内涝处理工程 11 标段。本工程为排水隧洞工程,隧洞全长 1184m。隧洞衬砌设计分为全断面衬砌和顶拱衬砌两种衬砌型式。全断面衬砌段底板为40 cm 厚双层钢筋 C25 混凝土;顶拱衬砌段底板为 15cm 厚 025 砼抹面。二、施工工艺排水隧洞底板混凝土采纳泵送砼跳槽浇筑，四模一个循环，先浇①、③号仓，后浇②、④号仓，采纳人工收面的方法施工。底板混凝土结构缝每 18m —道，平面示意图如下：施工准备VV测量放线钢筋加工、运输给拌制及运输验收砼入仓浇筑-3-施工工艺见下图:立堵头模板止水带安装11n►1、施工准备1. 1 材料准备钢筋、水泥、砂、碎石等材料应符合法律规范要求，以上材料经抽样送质量检测公司检验合格后方可进行使用。1.2 模板加工底板衬砌砼厚 40cm,底板两端的堵头模板严格根据设计尺寸在加工厂定制。模板分为两块，便于橡胶止水带的安装。2、测量放线测量人员根据设计图纸到现场进行精确放线,放出底板钢筋、混凝土的施工控制线，在墙面上做好标记，并对技术员及施工队下发测量技术交底书。3、基础清理基础采纳人工清理至无松石、淤泥、无积水、无积渣杂物，地下水妥善-4-引排或封堵。4、钢筋的加工与...
