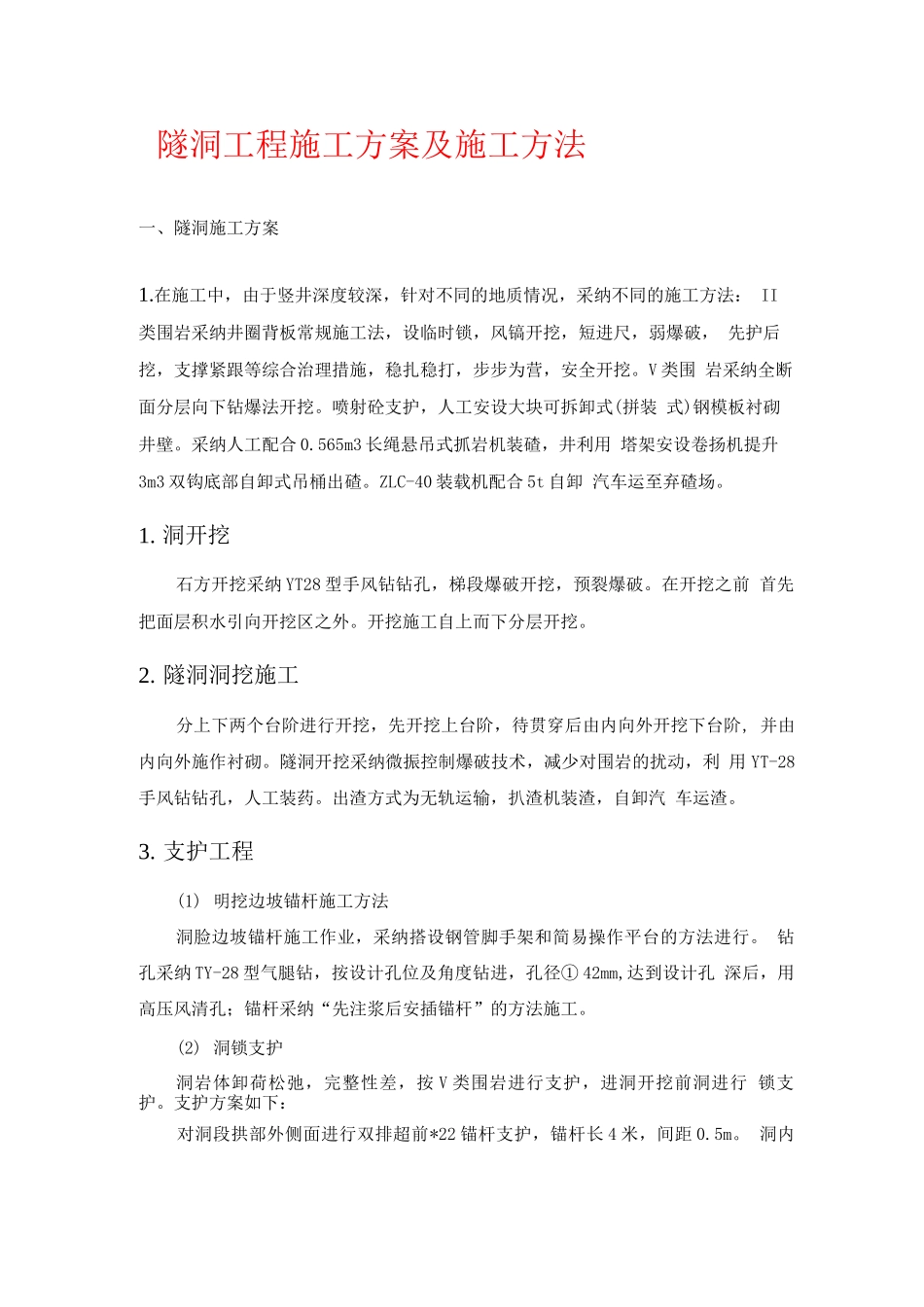

隧洞工程施工方案及施工方法一、隧洞施工方案1.在施工中，由于竖井深度较深，针对不同的地质情况，采纳不同的施工方法： II类围岩采纳井圈背板常规施工法，设临时锁，风镐开挖，短进尺，弱爆破， 先护后挖，支撑紧跟等综合治理措施，稳扎稳打，步步为营，安全开挖。V 类围 岩采纳全断面分层向下钻爆法开挖。喷射砼支护，人工安设大块可拆卸式(拼装 式)钢模板衬砌井壁。采纳人工配合 0.565m3 长绳悬吊式抓岩机装碴，井利用 塔架安设卷扬机提升3m3 双钩底部自卸式吊桶出碴。ZLC-40 装载机配合 5t 自卸 汽车运至弃碴场。1. 洞开挖石方开挖采纳 YT28 型手风钻钻孔，梯段爆破开挖，预裂爆破。在开挖之前 首先把面层积水引向开挖区之外。开挖施工自上而下分层开挖。2. 隧洞洞挖施工分上下两个台阶进行开挖，先开挖上台阶，待贯穿后由内向外开挖下台阶, 并由内向外施作衬砌。隧洞开挖采纳微振控制爆破技术，减少对围岩的扰动，利 用 YT-28手风钻钻孔，人工装药。出渣方式为无轨运输，扒渣机装渣，自卸汽 车运渣。3. 支护工程(1) 明挖边坡锚杆施工方法洞脸边坡锚杆施工作业，采纳搭设钢管脚手架和简易操作平台的方法进行。 钻孔采纳 TY-28 型气腿钻，按设计孔位及角度钻进，孔径① 42mm,达到设计孔 深后，用高压风清孔；锚杆采纳“先注浆后安插锚杆”的方法施工。(2) 洞锁支护洞岩体卸荷松弛，完整性差，按 V 类围岩进行支护，进洞开挖前洞进行 锁支护。支护方案如下：对洞段拱部外侧面进行双排超前*22 锚杆支护，锚杆长 4 米，间距 0.5m。 洞内20m 段必要时设钢支撑加强支护。(3) 洞内锚喷施工采纳① 22 锚杆，采纳 TY-28 风钻钻孔。喷砼施工采纳湿喷工艺，根据围岩及设计要求进行挂网及系统锚杆喷砼支 护。喷砼支护施工所有喷砼料，由拌和站供料。4. 混凝土工程本工程混凝土均在拌和站集中搅拌，水平运输采纳汽车罐。混凝土衬砌采纳定制钢模台车，用 I18 的槽钢焊成主体架，模板采纳多块铰 接。砼采纳泵送入模。5. 灌浆工程灌浆孔穿过砼衬砌部分采纳预埋管，灌浆孔钻孔机械选用 YT28 手风钻，制 浆设备选用高速搅拌槽，灌浆设备选用 BW250/50 灌浆泵。砼衬砌达到 70%设计 强度时开始回填灌浆，回填灌浆完成 7 天后开始固结灌浆。三、施工工艺及方法1.施工准备1.1 技术准备(1) 组织有关人员进行图纸会审，学习施工技术法律规范、验评标准及安全质量 等保证措施，对施工人员进行技术交底。(...
