顶管施工监理实施细则

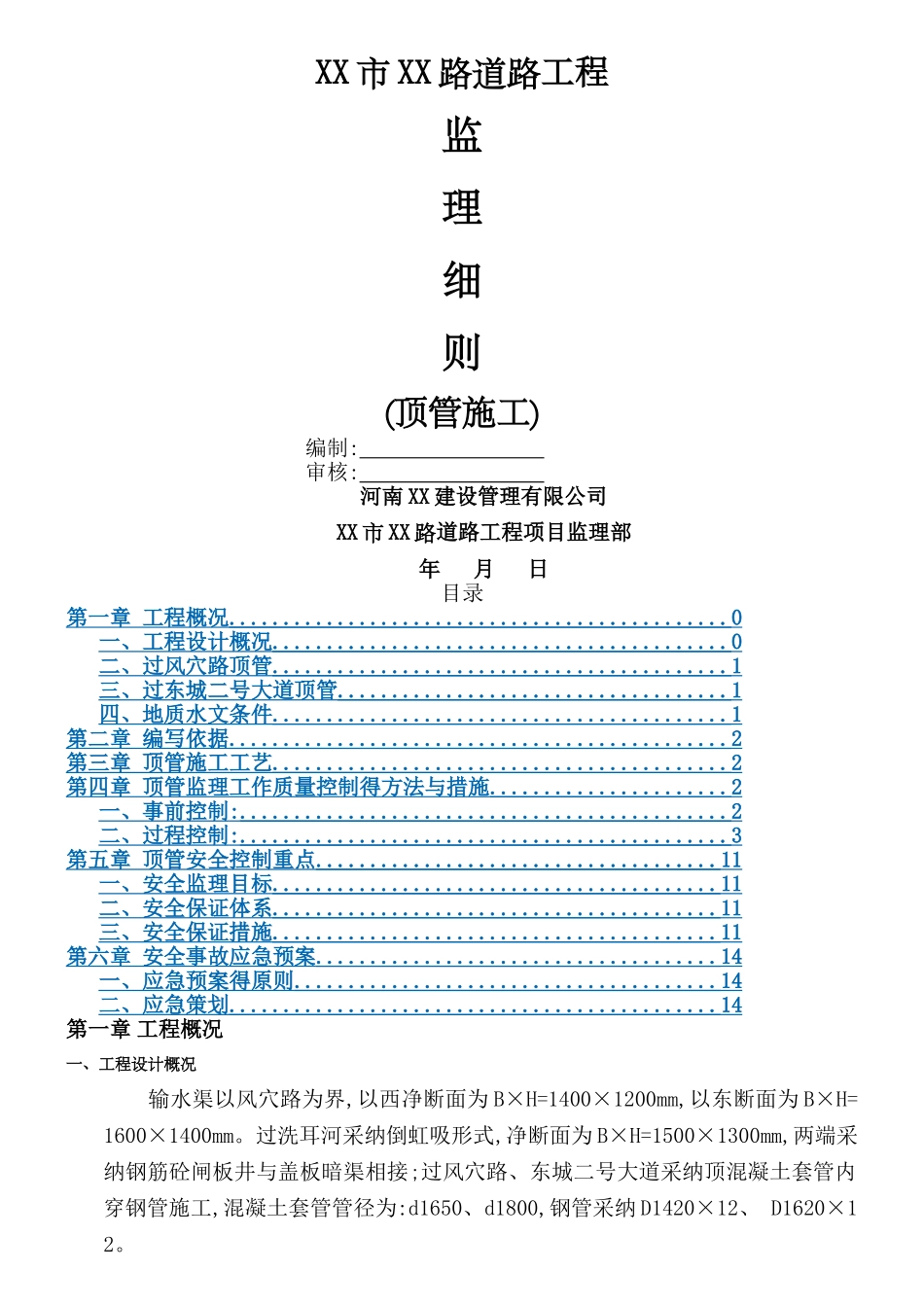

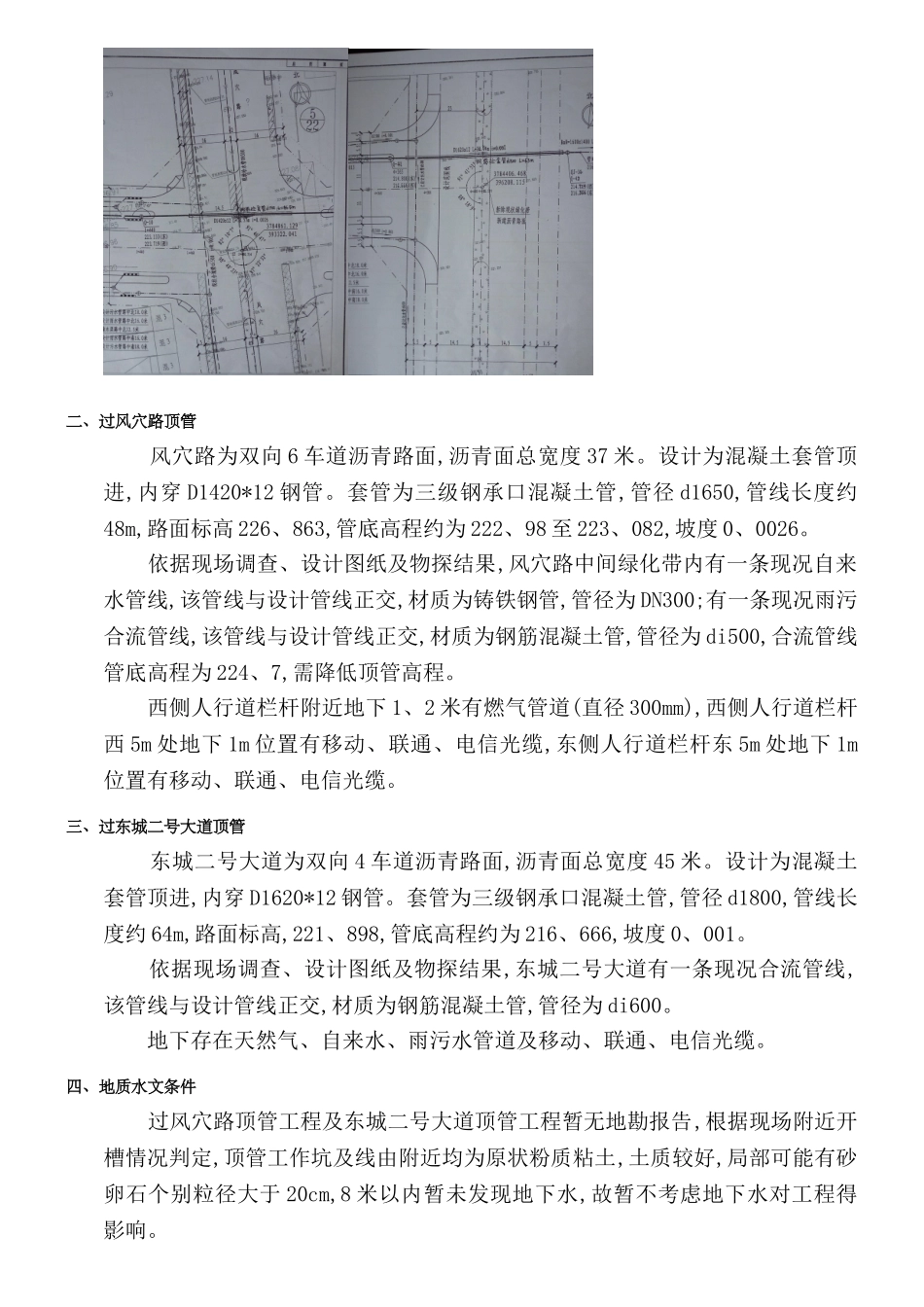

XX 市 XX 路道路工程监理细则(顶管施工) 编制: 审核: 河南 XX 建设管理有限公司XX 市 XX 路道路工程项目监理部年 月 日目录第一章 工程概况 .............................................. 0 一、 工程设计概况 .......................................... 0 二、过风穴路顶管 .......................................... 1 三、过东城二号大道顶管 .................................... 1 四、地质水文条件 .......................................... 1 第二章 编写依据 .............................................. 2 第三章 顶管施工工艺 .......................................... 2 第四章 顶管监理工作质量控制得方法与措施 ...................... 2 一、事前控制 : ............................................. 2 二、过程控制 : ............................................. 3 第五章 顶管安全控制重点 ..................................... 11 一、安全监理目标 ......................................... 11 二、安全保证体系 ......................................... 11 三、安全保证措施 ......................................... 11 第六章 安全事故应急预案 ..................................... 14 一、应急预案得原则 ....................................... 14 二、应急策划 ............................................. 14 第一章 工程概况一、工程设计概况 输水渠以风穴路为界,以西净断面为 B×H=1400×1200mm,以东断面为 B×H=1600×1400mm。过洗耳河采纳倒虹吸形式,净断面为 B×H=1500×1300mm,两端采纳钢筋砼闸板井与盖板暗渠相接;过风穴路、东城二号大道采纳顶混凝土套管内穿钢管施工,混凝土套管管径为:d1650、d1800,钢管采纳 D1420×12、 D1620×12。二、过风穴路顶管 风穴路为双向 6 车道沥青路面,沥青面总宽度 37 米。设计为混凝土套管顶进,内穿 D1420*12 钢管。套管为三级钢承口混凝土管,管径 d1650,管线长度约48m,路面标高 226、863,管底高程约为 222、98 至 223、082,坡度 0、0026。 依据现场调查、设计图纸及物探结果,风穴路中间绿化带内有一条现况自来水管线,该管线与设计管线正交,材质为铸铁钢管,管径为 DN300;有一条现况雨污合流管线,该管线与设计管线正交,材质为钢筋混凝...
