风管内风量测定实验

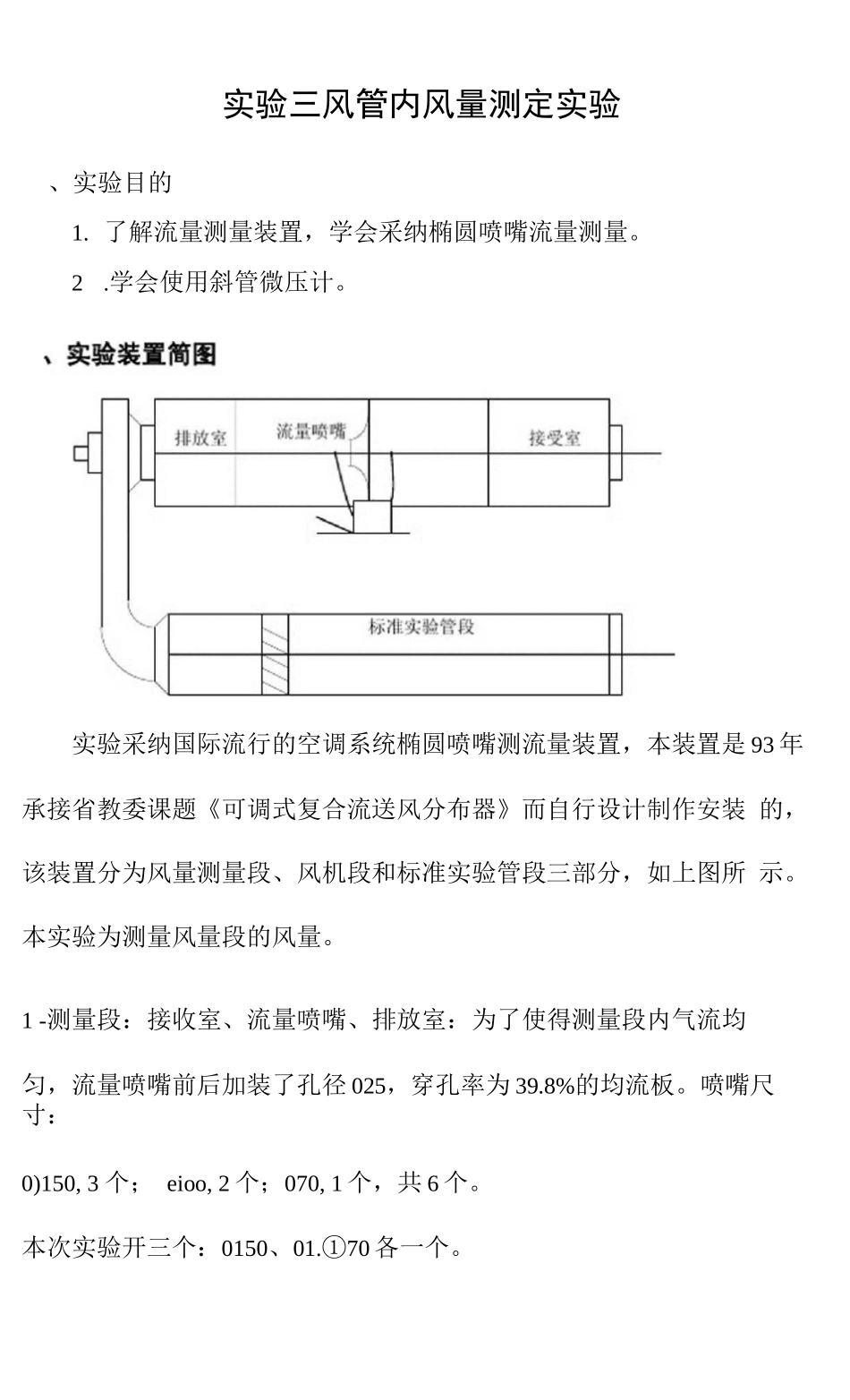

风管内风量测定实验(总 2 页)-CAL-FENGHAI.-(YICAI)-Company One 1CAL 本页仅作为文档封面.使用请直接删除实验三风管内风量测定实验、实验目的1. 了解流量测量装置，学会采纳椭圆喷嘴流量测量。2.学会使用斜管微压计。实验采纳国际流行的空调系统椭圆喷嘴测流量装置，本装置是 93 年承接省教委课题《可调式复合流送风分布器》而自行设计制作安装 的，该装置分为风量测量段、风机段和标准实验管段三部分，如上图所 示。本实验为测量风量段的风量。1 -测量段：接收室、流量喷嘴、排放室：为了使得测量段内气流均匀，流量喷嘴前后加装了孔径 025，穿孔率为 39.8%的均流板。喷嘴尺 寸：0)150, 3 个； eioo, 2 个；070, 1 个，共 6 个。本次实验开三个：0150、01.①70 各一个。测量室断面为：1230x1230mm2 •风机段：风机型号为 4-72 N0-5A 离心式风机，最大风量 12720 m'/h（是目前国内最大），采纳最先进的变频调速器 SVF113-80A,对风机 风量实行无级调速。3 •标准实验管段：采纳管径 06 的镀锌铁皮'加装整流装置，以保证气流均匀。整个装置经过打压实验，漏风率不足 1 牝保证测试准确性。三、实验原理：系统风量：Q =C”&寸;APAP = pALsintzxlO-3其中，C„椭圆喷嘴流量系数，C, = 0.98喷嘴喉部流通面积（n,）AP 喷嘴两端压差。（Pa）P 空气密度（Kg/n?）Pi 酒精密度（Kg/n?）L 斜管压力计读数 （mm）四、实验步骤1-调整斜管式微压计（调水平、调零点），用橡胶管将喷嘴前后静压环接与已调整好的斜管微压计相连接。2. 合上实验装置电源3 •慢慢调整变频调速器旋扭，使频率值从小到大变化，一般频率间隔5H 乙记下在不同频率下的斜管式微压计读数。4 .反复调节变频调速器频率（一般 5 次），并记录斜管式微压计读数。5 .关闭实验装置电源。五、实验数据和实验结果频率 f(HZ)L (mm)AP (Pa)Qn (m3/h)123456要求在 f-Qn 图上绘制变频器读数 f 与相对应的风量 Qn 之间的关系曲线。
