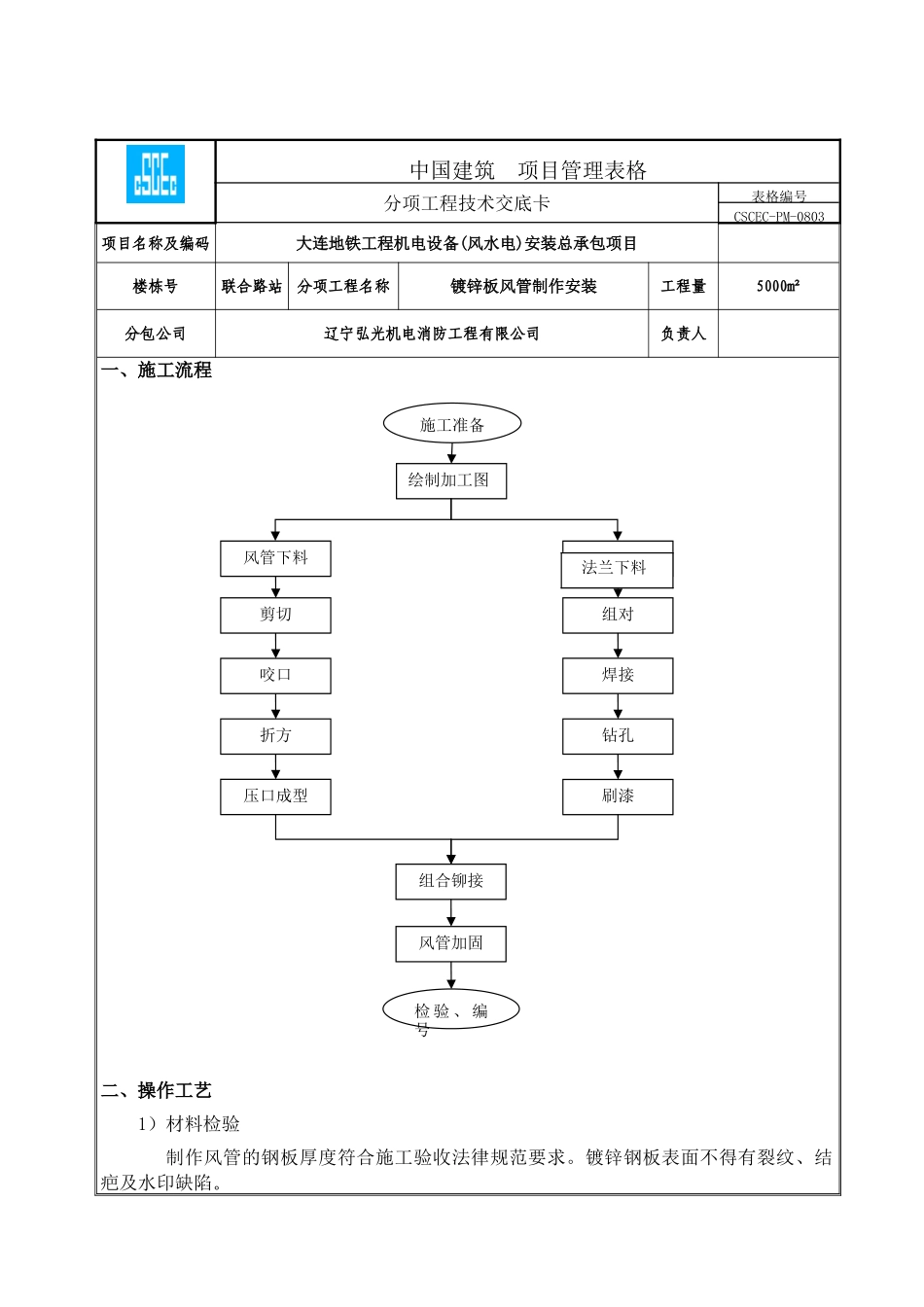

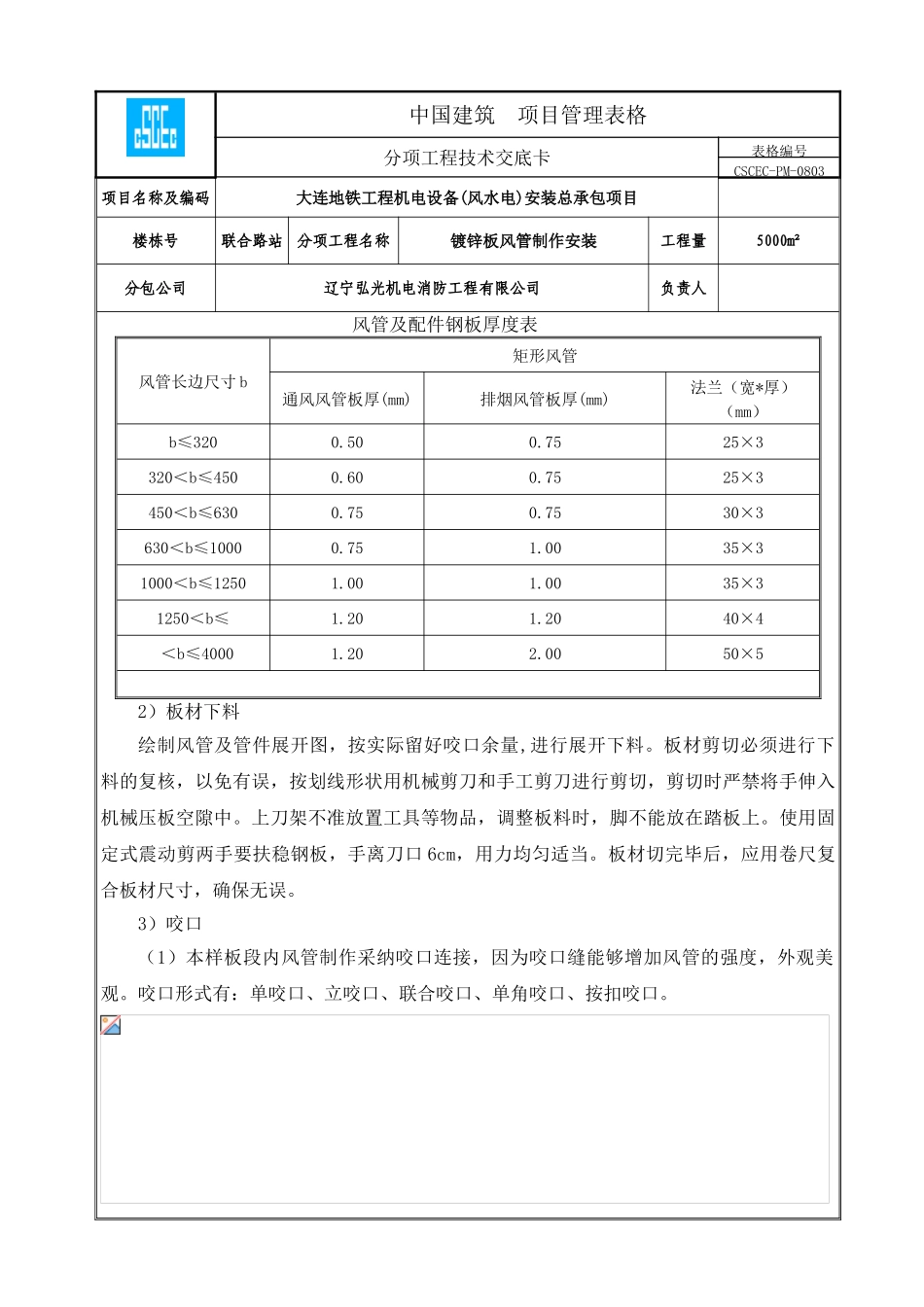

风管制作安装技术交底中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码大连地铁工程机电设备(风水电)安装总承包项目楼栋号联合路站分项工程名称镀锌板风管制作安装工程量5000m²分包公司辽宁弘光机电消防工程有限公司负责人一、施工流程二、操作工艺1）材料检验制作风管的钢板厚度符合施工验收法律规范要求。镀锌钢板表面不得有裂纹、结疤及水印缺陷。施工准备风管下料剪切组对咬口焊接折方钻孔绘制加工图压口成型刷漆组合铆接风管加固检 验 、 编号法兰下料中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码大连地铁工程机电设备(风水电)安装总承包项目楼栋号联合路站分项工程名称镀锌板风管制作安装工程量5000m²分包公司辽宁弘光机电消防工程有限公司负责人风管及配件钢板厚度表风管长边尺寸 b矩形风管通风风管板厚(mm)排烟风管板厚(mm)法兰（宽*厚）（mm）b≤3200.500.7525×3320＜b≤4500.600.7525×3450＜b≤6300.750.7530×3630＜b≤10000.751.0035×31000＜b≤12501.001.0035×31250＜b≤ 1.201.2040×4 ＜b≤40001.202.0050×52）板材下料绘制风管及管件展开图，按实际留好咬口余量,进行展开下料。板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切，剪切时严禁将手伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口 6cm，用力均匀适当。板材切完毕后，应用卷尺复合板材尺寸，确保无误。3）咬口（1）本样板段内风管制作采纳咬口连接，因为咬口缝能够增加风管的强度，外观美观。咬口形式有：单咬口、立咬口、联合咬口、单角咬口、按扣咬口。中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码大连地铁工程机电设备(风水电)安装总承包项目楼栋号联合路站分项工程名称镀锌板风管制作安装工程量5000m²分包公司辽宁弘光机电消防工程有限公司负责人（2）咬口连接中的咬口宽度和预留量，应满足下表的规定。咬口宽度表钢板厚度（mm）角咬口宽度 B(mm)平咬口宽度 B(mm)0.56～86～70.88～107～81.0～1.210～129～101.512～1410～114）折方咬口后的板材按画好的折方线放到折方机上，进行折方操作。操作时折方线要对正折方机的上下模具，使其重合，折成所需的角度。中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编...
