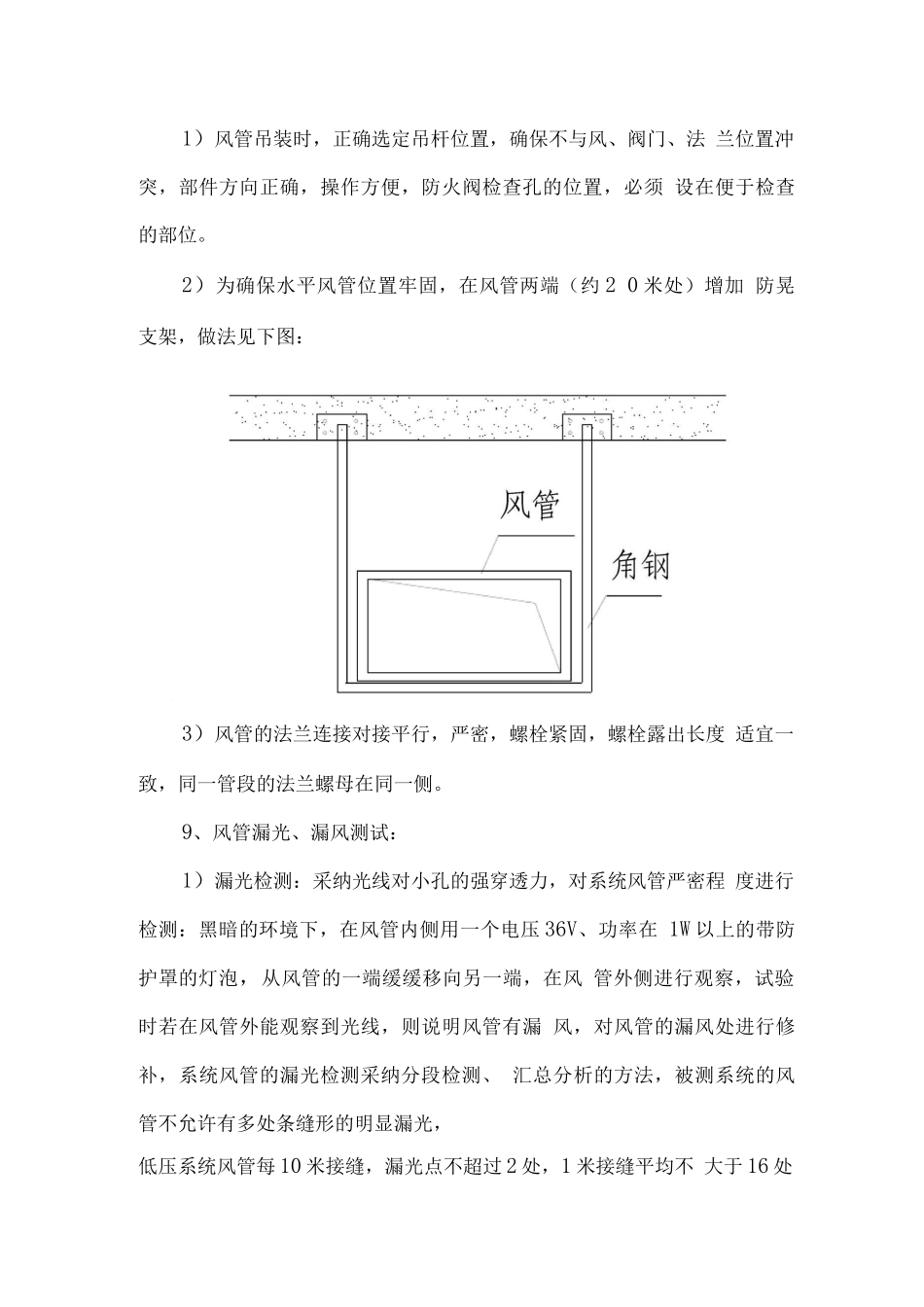

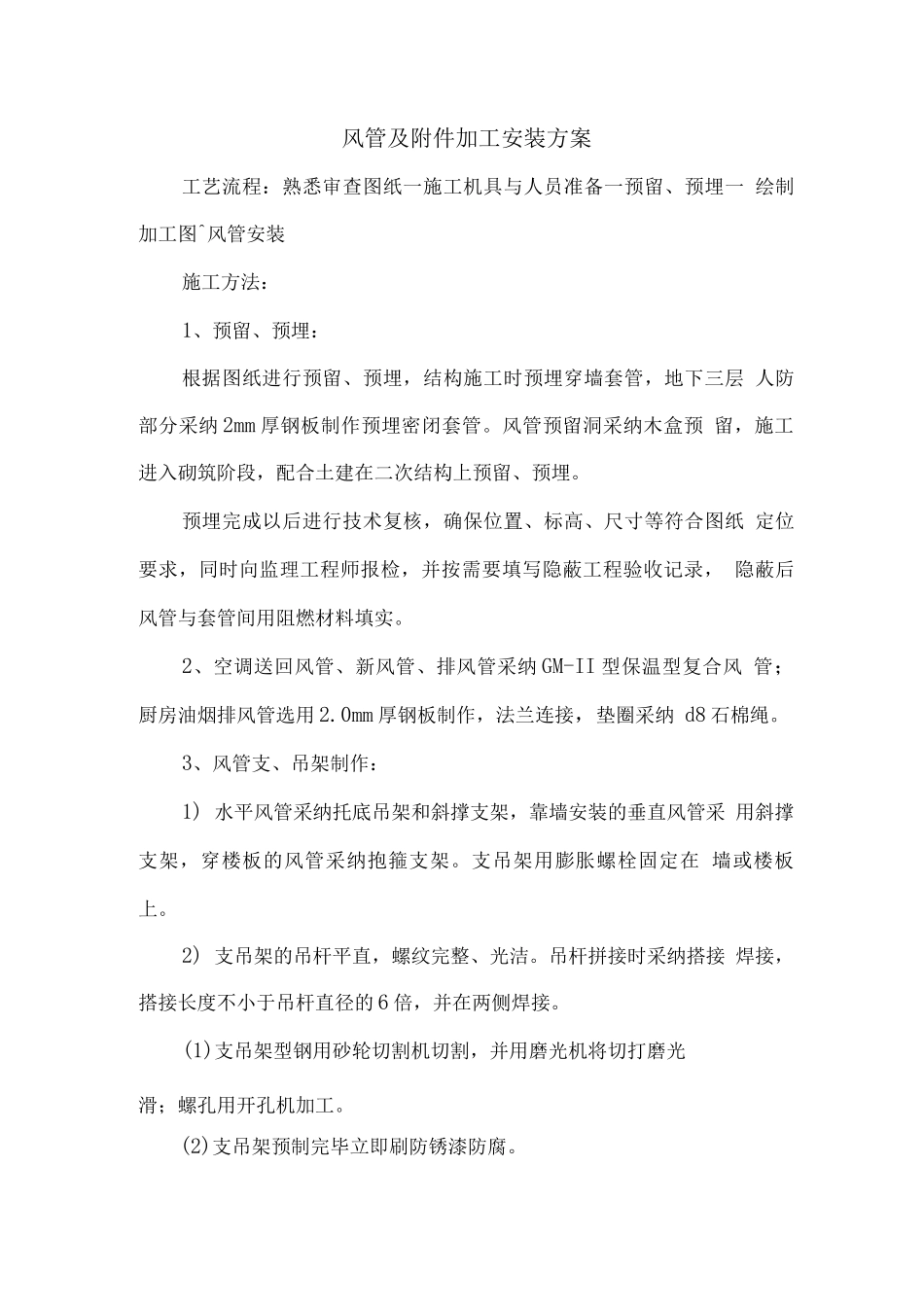

风管及附件加工安装方案工艺流程：熟悉审查图纸一施工机具与人员准备一预留、预埋一 绘制加工图^风管安装施工方法：1、预留、预埋：根据图纸进行预留、预埋，结构施工时预埋穿墙套管，地下三层 人防部分采纳 2mm 厚钢板制作预埋密闭套管。风管预留洞采纳木盒预 留，施工进入砌筑阶段，配合土建在二次结构上预留、预埋。预埋完成以后进行技术复核，确保位置、标高、尺寸等符合图纸 定位要求，同时向监理工程师报检，并按需要填写隐蔽工程验收记录， 隐蔽后风管与套管间用阻燃材料填实。2、空调送回风管、新风管、排风管采纳 GM-II 型保温型复合风 管；厨房油烟排风管选用 2.0mm 厚钢板制作，法兰连接，垫圈采纳 d8 石棉绳。3、风管支、吊架制作：1) 水平风管采纳托底吊架和斜撑支架，靠墙安装的垂直风管采 用斜撑支架，穿楼板的风管采纳抱箍支架。支吊架用膨胀螺栓固定在 墙或楼板上。2) 支吊架的吊杆平直，螺纹完整、光洁。吊杆拼接时采纳搭接 焊接，搭接长度不小于吊杆直径的 6 倍，并在两侧焊接。(1)支吊架型钢用砂轮切割机切割，并用磨光机将切打磨光滑；螺孔用开孔机加工。(2)支吊架预制完毕立即刷防锈漆防腐。4、风管及部件安装：在安装前将风管内、外管壁擦拭洁净。工艺流程：施工机具与人员准备 T 风管及附件安装 T 风管漏光、漏风测试 T 隐检 T保温 T 风安装 T 通风空调系统试运转及试验调整施工方法：1、风管及部件安装前将管内外的积尘及污物清除，安装完毕， 风管敞用聚乙烯薄膜封堵，以保持管内清洁。2、空调风管的垫圈采纳 d8 石棉绳。3、风管的支吊架安装避开风、风阀、法兰、检查门等部件位 置，接不允许安装在墙洞或楼板内。4、消声器安装的方向必须正确、且不得损坏和受潮。消声器单 独设支架，以避开其重量由风管承受。5、防火阀安装前，检查其型号和位置是否符合设计要求，有无 产品合格证，防火阀易熔片要迎气流方向安装；为防止易熔片脱落， 易熔片在系统安装后再装，安装后做动作试验，另外防火阀安装时单 独设支架；排烟阀安装后做动作试验，检查其手动、电动操作是否灵 敏、可靠，阀体关闭是否严密。7、风管连接吊装完毕，进行支吊架调整，保证各支吊架均匀受力。调整完毕，在每个系统风管上设固定支架，以防止风管摆动。8、吊架间距、螺栓间距及风管安装尺寸等均照有关法律规范要求。此外，还要求:1）风管吊装时，正确选定吊杆位置，确保不与风、阀门、法 兰位置冲突，部件方...
