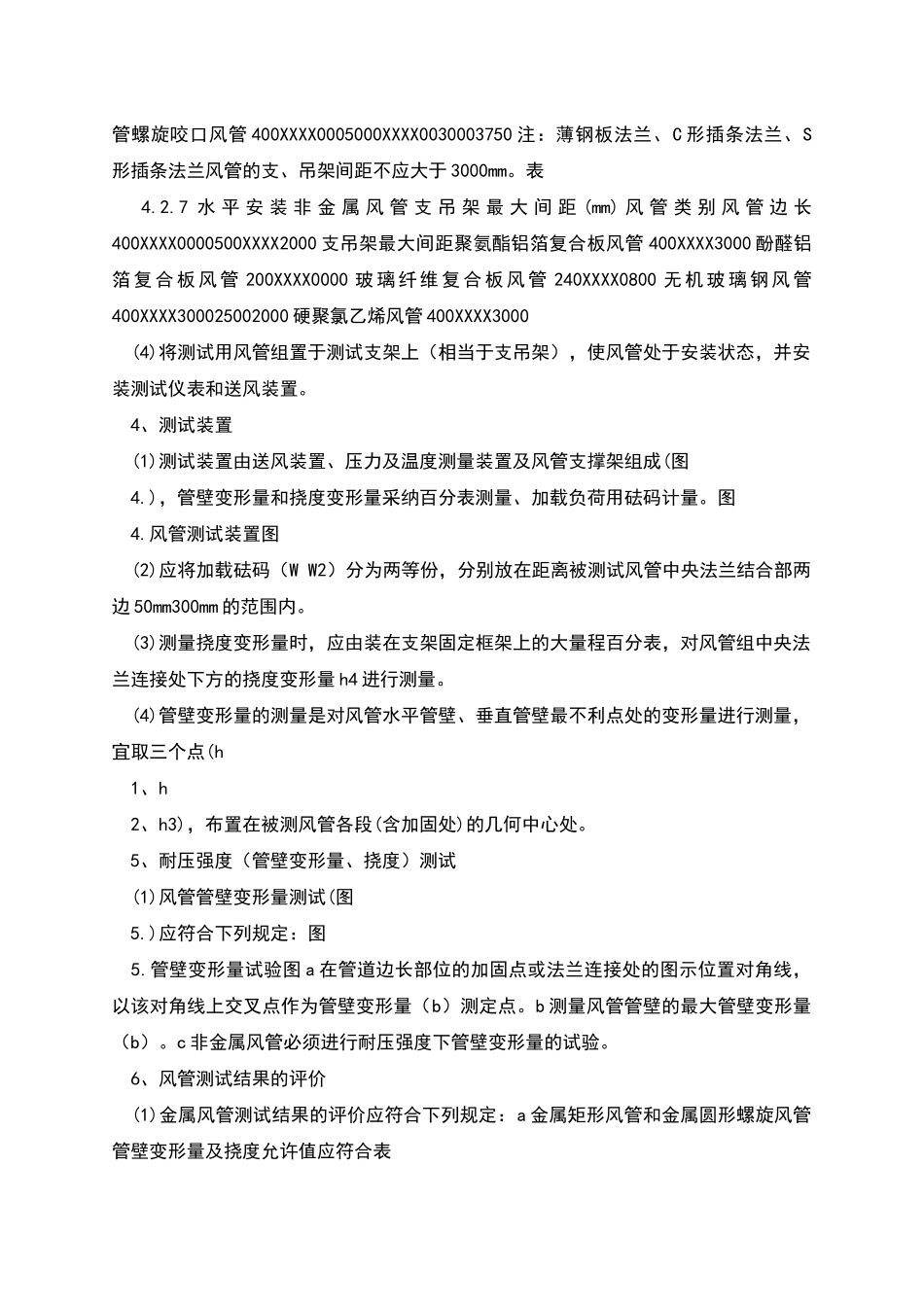

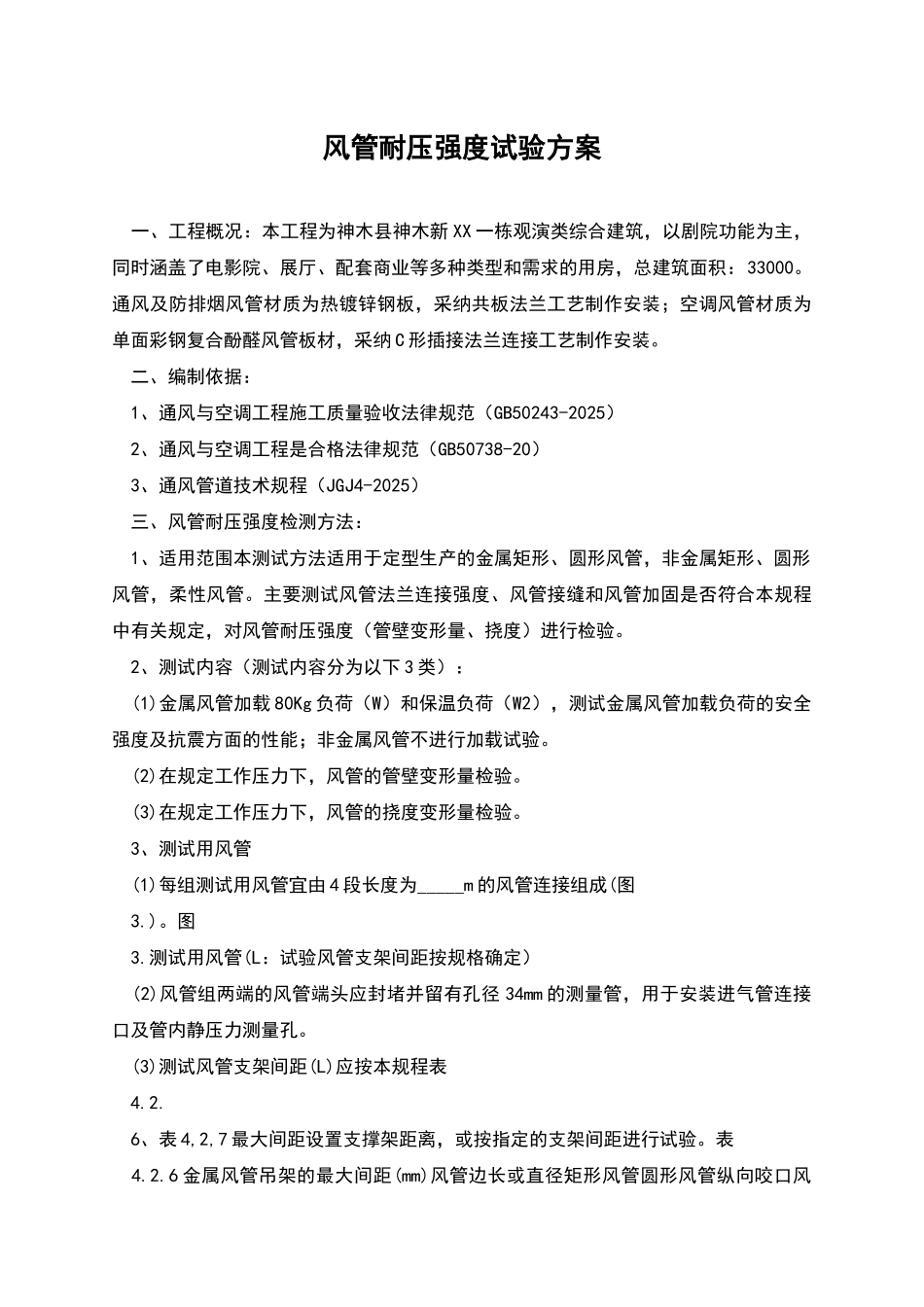

风管耐压强度试验方案 一、工程概况：本工程为神木县神木新 XX 一栋观演类综合建筑，以剧院功能为主，同时涵盖了电影院、展厅、配套商业等多种类型和需求的用房，总建筑面积：33000。通风及防排烟风管材质为热镀锌钢板，采纳共板法兰工艺制作安装；空调风管材质为单面彩钢复合酚醛风管板材，采纳 C 形插接法兰连接工艺制作安装。 二、编制依据： 1、通风与空调工程施工质量验收法律规范（GB50243-2025） 2、通风与空调工程是合格法律规范（GB50738-20） 3、通风管道技术规程（JGJ4-2025） 三、风管耐压强度检测方法： 1、适用范围本测试方法适用于定型生产的金属矩形、圆形风管，非金属矩形、圆形风管，柔性风管。主要测试风管法兰连接强度、风管接缝和风管加固是否符合本规程中有关规定，对风管耐压强度（管壁变形量、挠度）进行检验。 2、测试内容（测试内容分为以下 3 类）： (1)金属风管加载 80Kg 负荷（W）和保温负荷（W2），测试金属风管加载负荷的安全强度及抗震方面的性能；非金属风管不进行加载试验。 (2)在规定工作压力下，风管的管壁变形量检验。 (3)在规定工作压力下，风管的挠度变形量检验。 3、测试用风管 (1)每组测试用风管宜由 4 段长度为_____m 的风管连接组成(图 3.)。图 3.测试用风管(L：试验风管支架间距按规格确定） (2)风管组两端的风管端头应封堵并留有孔径 34mm 的测量管，用于安装进气管连接口及管内静压力测量孔。 (3)测试风管支架间距(L)应按本规程表 4.2. 6、表 4,2,7 最大间距设置支撑架距离，或按指定的支架间距进行试验。表 4.2.6 金属风管吊架的最大间距(mm)风管边长或直径矩形风管圆形风管纵向咬口风管螺旋咬口风管 400XXXX0005000XXXX0030003750 注：薄钢板法兰、C 形插条法兰、S形插条法兰风管的支、吊架间距不应大于 3000mm。表 4.2.7 水 平 安 装 非 金 属 风 管 支 吊 架 最 大 间 距 (mm) 风 管 类 别 风 管 边 长400XXXX0000500XXXX2000 支吊架最大间距聚氨酯铝箔复合板风管 400XXXX3000 酚醛铝箔 复 合 板 风 管 200XXXX0000 玻 璃 纤 维 复 合 板 风 管 240XXXX0800 无 机 玻 璃 钢 风 管400XXXX300025002000 硬聚氯乙烯风管 400XXXX3000 (4)将测试用风管组置于测试支架上（相当于支吊架），使风管处于安装状态，并安装测试仪表和送风装置。 4、测试装置 (1)测试装置由送风装置、压力及温度测量装置...
