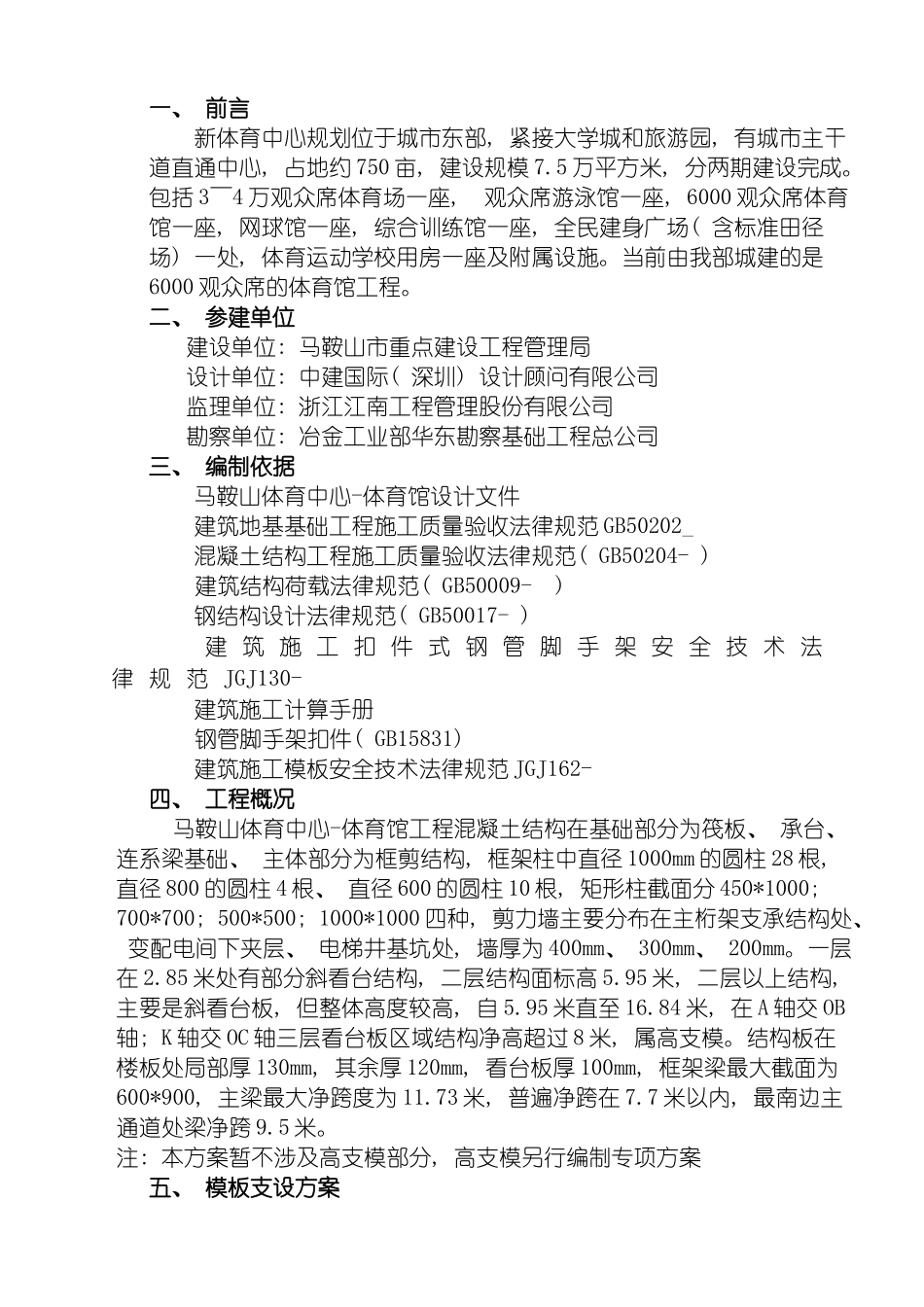

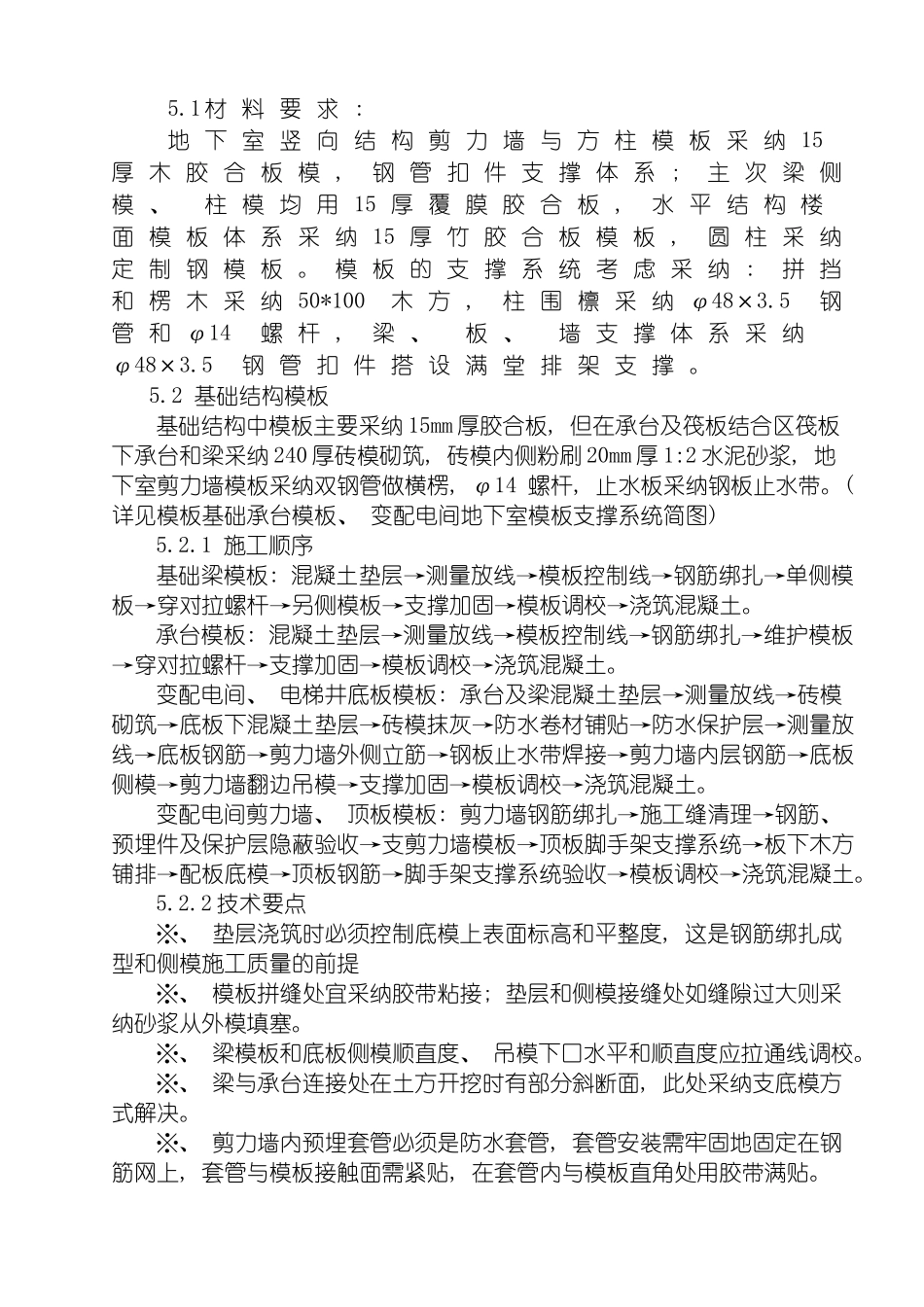

马鞍山体育馆模板工程方案内文一、 前言新体育中心规划位于城市东部, 紧接大学城和旅游园, 有城市主干道直通中心, 占地约 750 亩, 建设规模 7.5 万平方米, 分两期建设完成。包括 3～4 万观众席体育场一座, 观众席游泳馆一座, 6000 观众席体育馆一座, 网球馆一座, 综合训练馆一座, 全民建身广场( 含标准田径场) 一处, 体育运动学校用房一座及附属设施。当前由我部城建的是6000 观众席的体育馆工程。二、 参建单位建设单位: 马鞍山市重点建设工程管理局设计单位: 中建国际( 深圳) 设计顾问有限公司监理单位: 浙江江南工程管理股份有限公司勘察单位: 冶金工业部华东勘察基础工程总公司三、 编制依据马鞍山体育中心-体育馆设计文件建筑地基基础工程施工质量验收法律规范 GB50202_ 混凝土结构工程施工质量验收法律规范( GB50204- ) 建筑结构荷载法律规范( GB50009- ) 钢结构设计法律规范( GB50017- ) 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法律 规 范 JGJ130- 建筑施工计算手册钢管脚手架扣件( GB15831) 建筑施工模板安全技术法律规范 JGJ162- 四、 工程概况 马鞍山体育中心-体育馆工程混凝土结构在基础部分为筏板、 承台、 连系梁基础、 主体部分为框剪结构, 框架柱中直径 1000mm 的圆柱 28 根, 直径 800 的圆柱 4 根、 直径 600 的圆柱 10 根, 矩形柱截面分 450*1000; 700*700; 500*500; 1000*1000 四种, 剪力墙主要分布在主桁架支承结构处、 变配电间下夹层、 电梯井基坑处, 墙厚为 400mm、 300mm、 200mm。一层在 2.85 米处有部分斜看台结构, 二层结构面标高 5.95 米, 二层以上结构, 主要是斜看台板, 但整体高度较高, 自 5.95 米直至 16.84 米, 在 A 轴交 OB轴; K 轴交 OC 轴三层看台板区域结构净高超过 8 米, 属高支模。结构板在楼板处局部厚 130mm, 其余厚 120mm, 看台板厚 100mm, 框架梁最大截面为600*900, 主梁最大净跨度为 11.73 米, 普遍净跨在 7.7 米以内, 最南边主通道处梁净跨 9.5 米。注: 本方案暂不涉及高支模部分, 高支模另行编制专项方案五、 模板支设方案5.1 材 料 要 求 : 地 下 室 竖 向 结 构 剪 力 墙 与 方 柱 模 板 采 纳 15厚 木 胶 合 板 模 , 钢 管 扣 件 支 撑 体 系 ; 主 次 梁 侧模 、 柱 模 均 用 15 厚...
