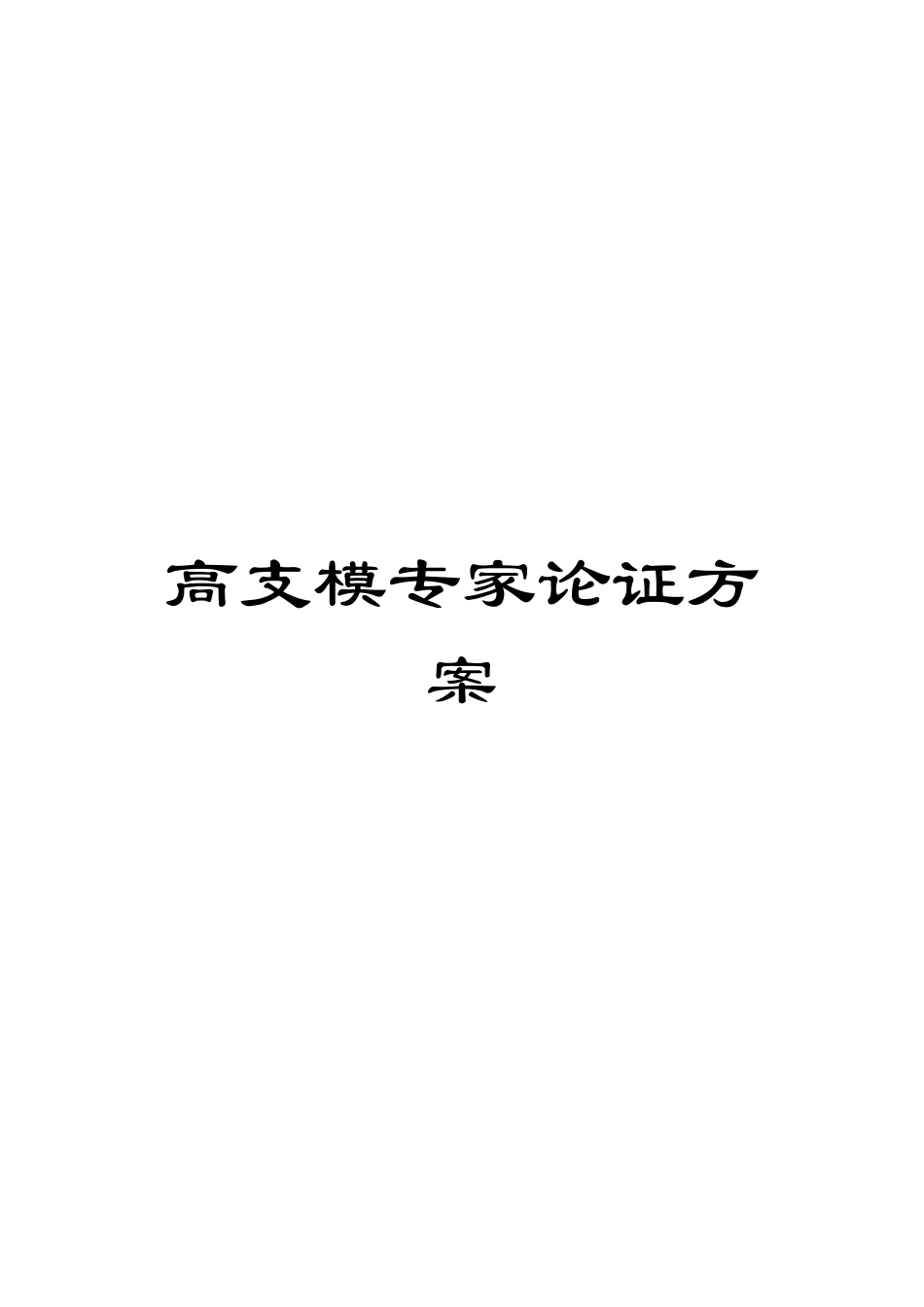

高支模专家论证方案

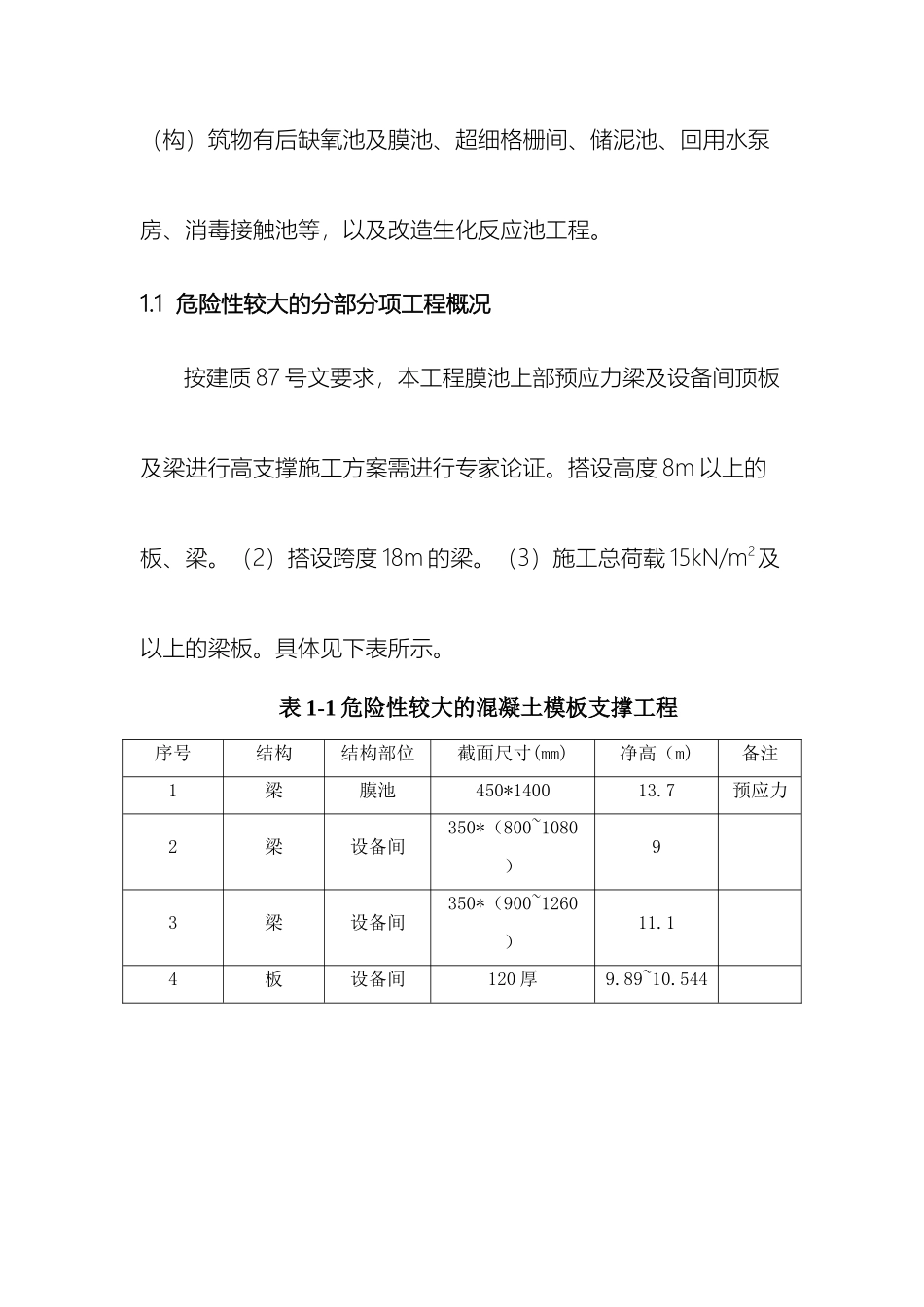

高支模专家论证方案高支模专项施工方案根据建质【 】87 号文相关要求：“混凝土模板支撑工程：搭设高度 8m 及以上；搭设跨度 18m 及以上，施工总荷载 15kN/m2及以上；集中线荷载 20kN/m2及以上”需编制专项施工方案，且需专家论证。第 1 章 工程概况仙林污水处理厂位于栖霞区戴家库村，门牌编号为戴家库 117号 (厂区如图 1-1 所示) ，现有仙林污水处理厂为一期，其现有规模为 5 万 m3/d，此次招标为二期工程建设，将在原一期工程 5 万m3/d 一级 B 排放标准规模基础上，改扩建新增 5 万 m3/d 处理能力，使现有处理能力提升至 10 万 m3/d，而且将排放提升到一级A 排放标准。仙林污水处理厂二期项目施工项目主要的新建建（构）筑物有后缺氧池及膜池、超细格栅间、储泥池、回用水泵房、消毒接触池等，以及改造生化反应池工程。1.1 危险性较大的分部分项工程概况按建质 87 号文要求，本工程膜池上部预应力梁及设备间顶板及梁进行高支撑施工方案需进行专家论证。搭设高度 8m 以上的板、梁。（2）搭设跨度 18m 的梁。（3）施工总荷载 15kN/m2及以上的梁板。具体见下表所示。表 1-1 危险性较大的混凝土模板支撑工程序号结构结构部位截面尺寸(mm)净高（m)备注1梁膜池450*140013.7预应力2梁设备间350*（800~1080）93梁设备间350*（900~1260）11.14板设备间120 厚9.89~10.5441.2 高支模部位图 1-1 高支模区域示意图图 1-2 膜池上部预应力梁高支模区域图 1-3 膜池平面图图 1-4 设备间高支模平面布置图图 1-5 设备间顶板及梁第 2 章 编制依据1. 《危险性较大的分部分项工程安全管理办法》（建质【 】87 号）2.《建设工程高大模板支撑系统施工安全监督管理导则》（建质【 】254 号）3.建筑施工扣件式钢管脚手架安全技术法律规范(JGJ 130- ）4.《钢结构设计法律规范》（GB50017－ ）5.《混凝土结构设计法律规范》（GB50010－ ）6.《建筑结构荷载法律规范》（GB50009－ ）5.《钢管满堂支架预压技术规程》JGJ/T194- 8. 《预应力混凝土钢绞线》 GB/T5224- 9. 《仙林污水处理厂二期工程设计施工图》10. 其它相关法律法规及文件第 3 章 施工计划3.1 施工节点计划膜池及设备间施工计划： 9 月 11 日~ 11 月 25 日3.2 人员配置为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，拟投入本工程外脚手架搭设人员需要 30 人，搭拆脚手架人员必须戴安全帽、系安全...
