10KV综合电力管沟土建施工技术方案

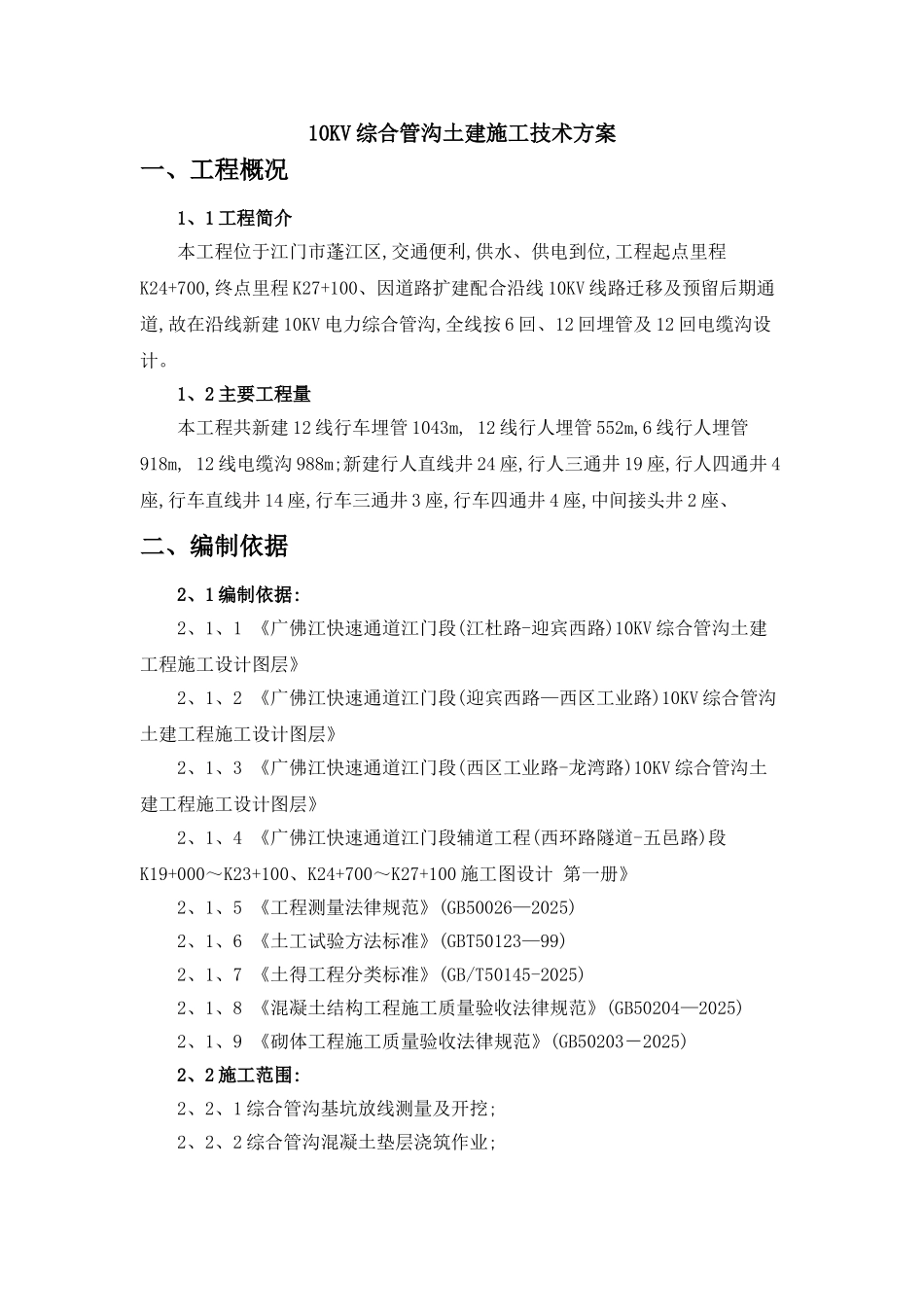

10KV 综合管沟土建施工技术方案一、工程概况1、1 工程简介本工程位于江门市蓬江区,交通便利,供水、供电到位,工程起点里程K24+700,终点里程 K27+100、因道路扩建配合沿线 10KV 线路迁移及预留后期通道,故在沿线新建 10KV 电力综合管沟,全线按 6 回、12 回埋管及 12 回电缆沟设计。1、2 主要工程量本工程共新建 12 线行车埋管 1043m, 12 线行人埋管 552m,6 线行人埋管918m, 12 线电缆沟 988m;新建行人直线井 24 座,行人三通井 19 座,行人四通井 4座,行车直线井 14 座,行车三通井 3 座,行车四通井 4 座,中间接头井 2 座、二、编制依据2、1 编制依据:2、1、1 《广佛江快速通道江门段(江杜路-迎宾西路)10KV 综合管沟土建工程施工设计图层》2、1、2 《广佛江快速通道江门段(迎宾西路—西区工业路)10KV 综合管沟土建工程施工设计图层》2、1、3 《广佛江快速通道江门段(西区工业路-龙湾路)10KV 综合管沟土建工程施工设计图层》2、1、4 《广佛江快速通道江门段辅道工程(西环路隧道-五邑路)段K19+000～K23+100、K24+700～K27+100 施工图设计 第一册》2、1、5 《工程测量法律规范》(GB50026—2025) 2、1、6 《土工试验方法标准》(GBT50123—99)2、1、7 《土得工程分类标准》(GB/T50145-2025) 2、1、8 《混凝土结构工程施工质量验收法律规范》(GB50204—2025) 2、1、9 《砌体工程施工质量验收法律规范》(GB50203－2025)2、2 施工范围:2、2、1 综合管沟基坑放线测量及开挖;2、2、2 综合管沟混凝土垫层浇筑作业;2、2、3 行人、行车电缆管埋管作业,市政电缆沟砖基砌筑、钢筋制安及混凝土浇筑作业;2、2、4 行人、行车电缆管沟土方回填作业,市政电缆沟预制盖板制作及吊装;2、2、5 行人、行车电缆接线井砖基砌筑、钢筋制安及混凝土浇筑作业,电缆接线井预制盖板制作及吊装;三、施工准备及施工部署3、1 施工总目标高效、优质、安全得完成全线 10KV 综合管沟施工,确保 2025 年 4 月底全线贯穿之目标。3、1、1 进度目标计划工期:2025 年 2 月 27 日～2025 年 4 月 30 日,共计历时 64 天、具体开工日期以实际开工时间为准。3、1、2 质量目标满足合同中规定得各项要求,以严格得管理、严谨得工作态度,符合工程设计文件与有关技术法律规范要求,确保工程质量。 3、1、3 安全生产目标 严格根据国家、地方有关规定进行安全生产文明施工管理,无重大与一般性安全责任事故,无汽车行车责任重大...
