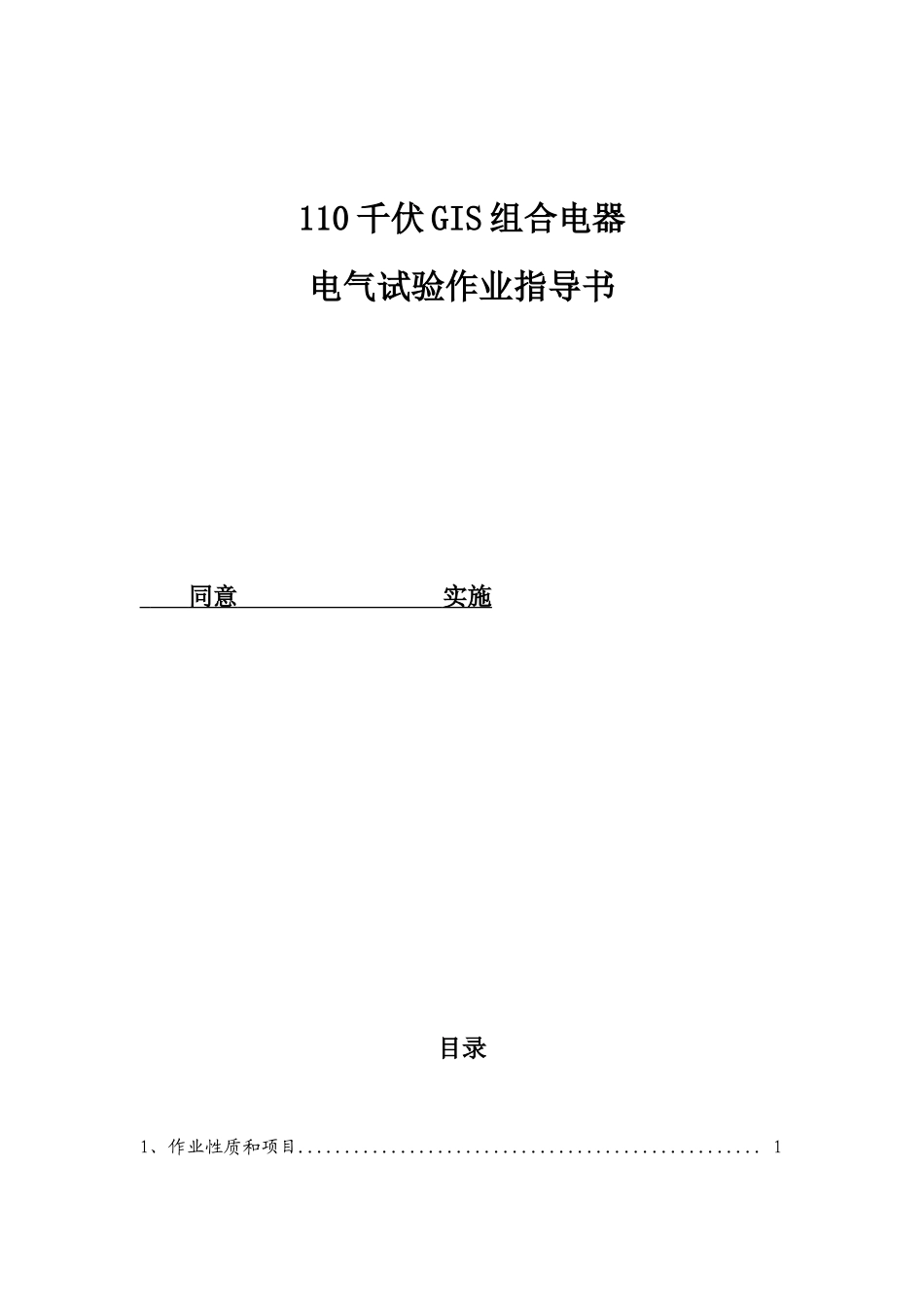

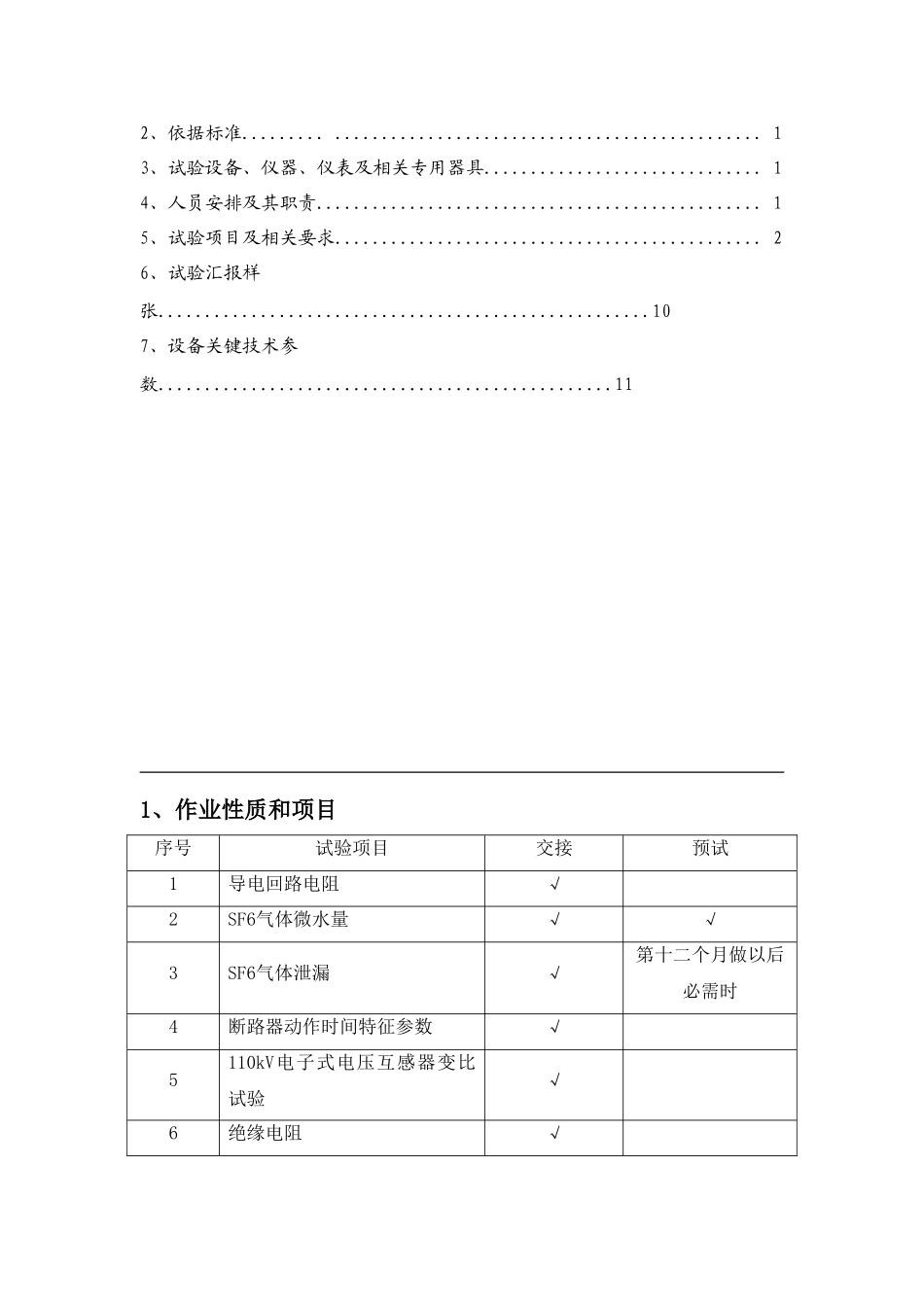

110 千伏 GIS 组合电器电气试验作业指导书 同意 实施 目录1、作业性质和项目.................................................. 12、依据标准......... .............................................. 13、试验设备、仪器、仪表及相关专用器具.............................. 14、人员安排及其职责................................................ 15、试验项目及相关要求.............................................. 26、试验汇报样张.....................................................107、设备关键技术参数.................................................111、作业性质和项目序号试验项目交接预试1导电回路电阻√2SF6气体微水量√√3SF6气体泄漏√第十二个月做以后必需时4断路器动作时间特征参数√5110kV电子式电压互感器变比试验√6绝缘电阻√7沟通耐压√8全光纤电子式电流互感器电气箱低压器件绝缘电阻√√9和和变压器相联部分GIS组合电器试验√2．依据标准GB50150-<<电气装置安装工程 电气设备交接试验标准>>DL/T596-1996<<电力设备预防性试验规程>>Q/SDJ1011－<<电力设备交接和预防性试验规程>>DL/T 555-<<气体绝缘金属封闭开关设备现场耐压及绝缘试验导则>>IEC60044-7<<电子式电压互感器>>GB/T 20840.7<<电子式电压互感器>>NAE-GL110G-N2 全光纤电子式电流互感器技术和使用说明书制造厂出厂试验汇报GIS 组合电器订货技术协议3.试验设备、仪器、仪表及相关专用器具序号试验仪器仪表型号精度/量程备注1兆欧表AVO数字高压兆欧表1.5 级2500V及以上2兆欧表ZC11D-5手动兆欧表2 级500V3导电回路测试仪PCIμΩ/3100A4断路器动作特征测试仪22185沟通耐压装置串联谐振试验设备6SF6气体检漏测试仪CHECK P1 包扎所需薄膜、绳，SF6气体检漏测试仪所需电源盒等。7SF6 气 体 水 份仪、DP19 － III 型 微 水检测仪10～-30℃时，±1.5℃设备取气接口及测量管路，SF6气体水份仪所需电源盒8数字万用表Agilent 34401A6 位半变比测量用9多功效控制箱SNK-II 沟通耐压控制箱0~250V变比测量用10试验变压器苏州华电 YDTC1-2kVA200V/50kV变比测量用11电压表上海电表二厂D26-V0-150-300变比测量用9温、湿度计10试验接线包含硅堆、屏蔽线、电源线、绝缘放电棒、绝缘扶梯、绝缘毯及其它安全用具4、人员安排及其职责包含一名工作责任人（小班责任人）在内不得少于四人，其中需设置最少一名专职监护人两名操作人员。...
