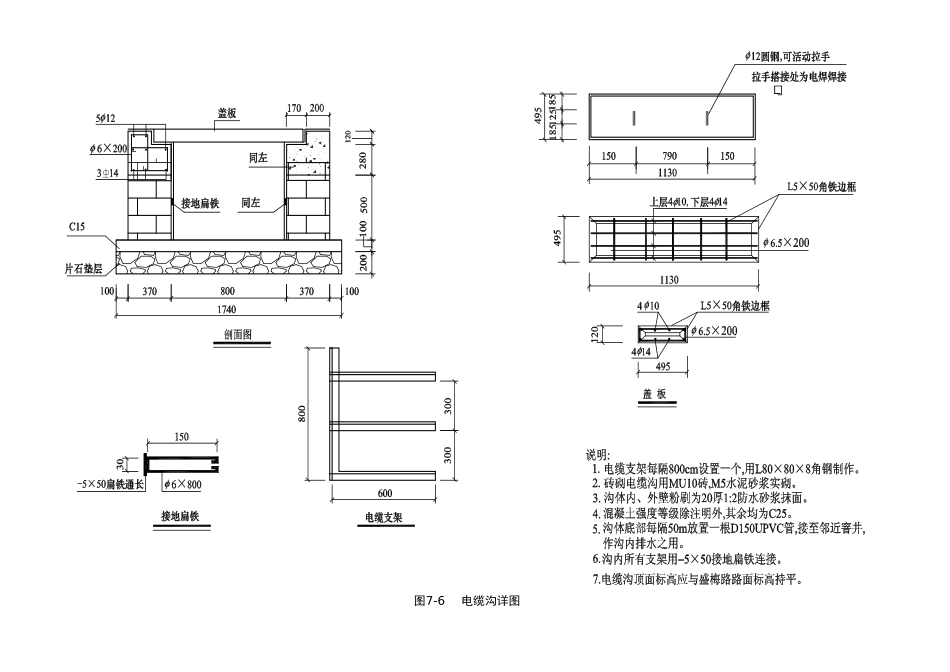

110kV××电缆线路工程实例某 110kV 电缆工程,其设计见图 75～图 79。已知条件如下:(1)该电缆工程为起点就是变电所 A、终点就是变电所 B 得 110kV 电缆工程;(2)电缆型号为 YJSV—110kV—1×400;(3)电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验;(4)电缆终端选用 SFCF110g—110kV—XLPE 热缩户内型;(5)虚线为电缆排管段,实线为电缆沟段;(6)工作井分为 ZGJ2530 转角井与 ZGJ2025 直线井;(7)电缆沿排管敷设长度 600m(已包括进变电所 A 得长度),电缆沿沟敷设长度 250m(已包括进变电所 B 得长度);(8)进变电所以内部分得工作内容,除电缆敷设、试验与终端头制作安装属于本工程外,其余工作内容不属于本工程;(9)电缆排管选用 PVC 双壁波纹管;(10)电缆沟、电缆井盖板,均为现场预制;(11)运输距离:人力 100m、汽车 10km;(12)最高气温 40℃,最低气温6℃;(13)沿线地形:平地 50％,丘陵 50％;(14)沿线地质条件:普通土 60％,坚土地 40％。图 7-5 电缆沟路径示意图图7-6 电缆沟详图 图7-7 ZGJ2530 电缆转角工作井 图7-8 ZGJ2025 电缆直线工作井图7-9 电缆排管详图110kV 长山站 电缆线路 工程工 程 量 清 单招 标 人: ××× 电力公司 (单位盖章)法定(授权)代表人: (签字盖章)中 介 机 构法定(授权)代表人: (签字盖章)编 制 人: (签字盖从业专用章)编制时 间: X 年 × 月 × 日 总 说 明工程名称:110kV 长山站电缆线路工程概况线路(电缆) 亘长电缆线路470m起止塔(杆)号起 变电所 A 止 变电所 B设计气象条件最高气温 40℃,最低气温6℃沿线地形比例(供参考)平地 50％,丘陵 50％沿线地质条件(供参考)普通土 60％,坚土 40％杆塔类型与数量导线型号规格(电缆型号规格)电缆 YJSV—110 1×400地线型号规格OPGW 型号规格电缆敷设方式电缆沟及电缆排管其她说明1. 工程材料运输:人力运输运距 0、1km,汽车运输运距 10km。2、 税率:3、43％。3、 工程招标范围:详见招标文件。4、 工程量清单编制依据:施工图及《电力建设工程量清单计价法律规范——送电线路工程》。5、 工程质量:详见招标文件。第 1 页 共 8 页分部分项工程量清单工程名称:110kV××电缆线路单位工程名称:电缆工程序号项目编码项目名称项目特征计量单位工程量1SD0401J01001电缆沟砌筑1、 名称:MU10 砖砌电缆沟(混凝土压顶)2、 断面尺...
