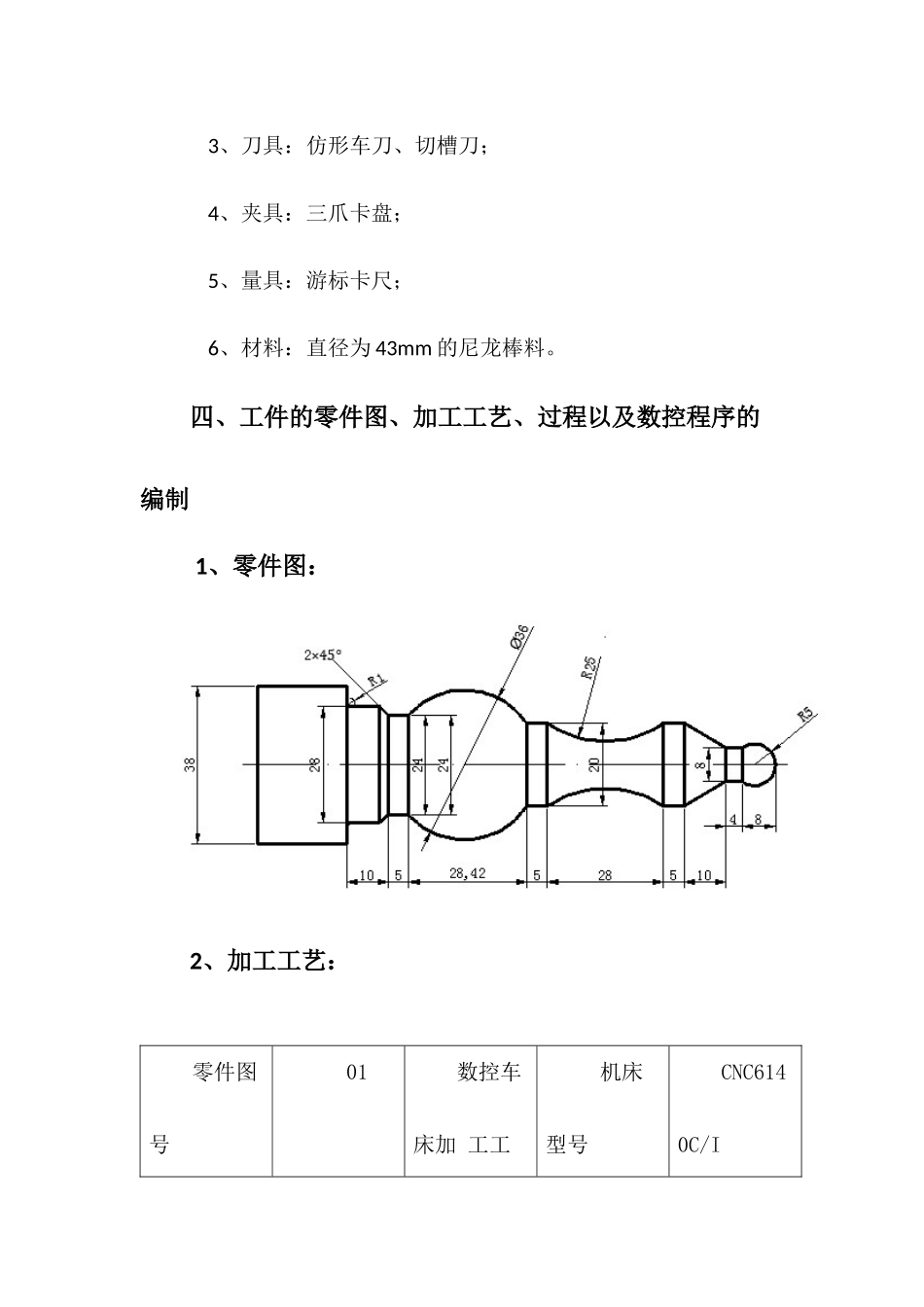

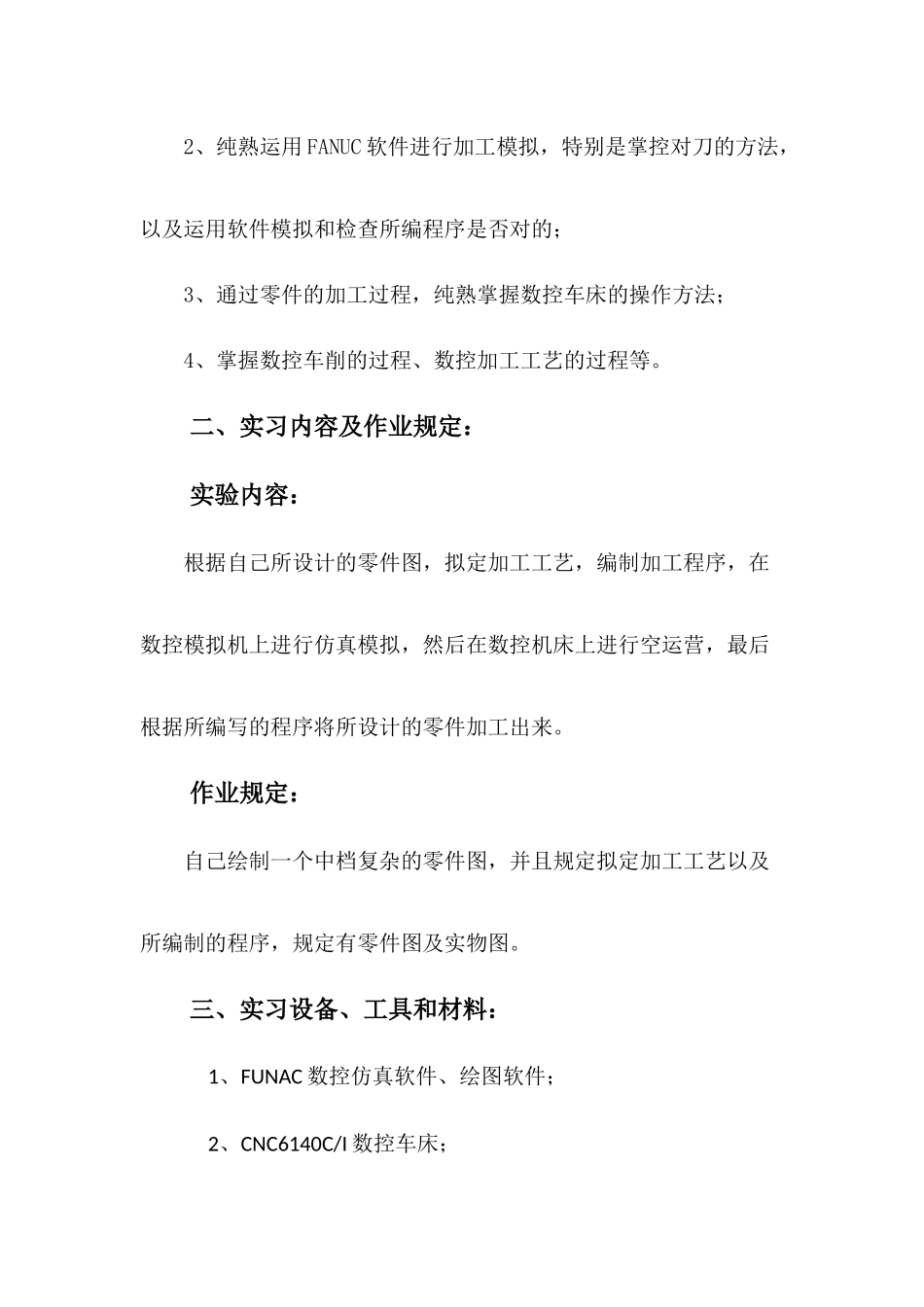

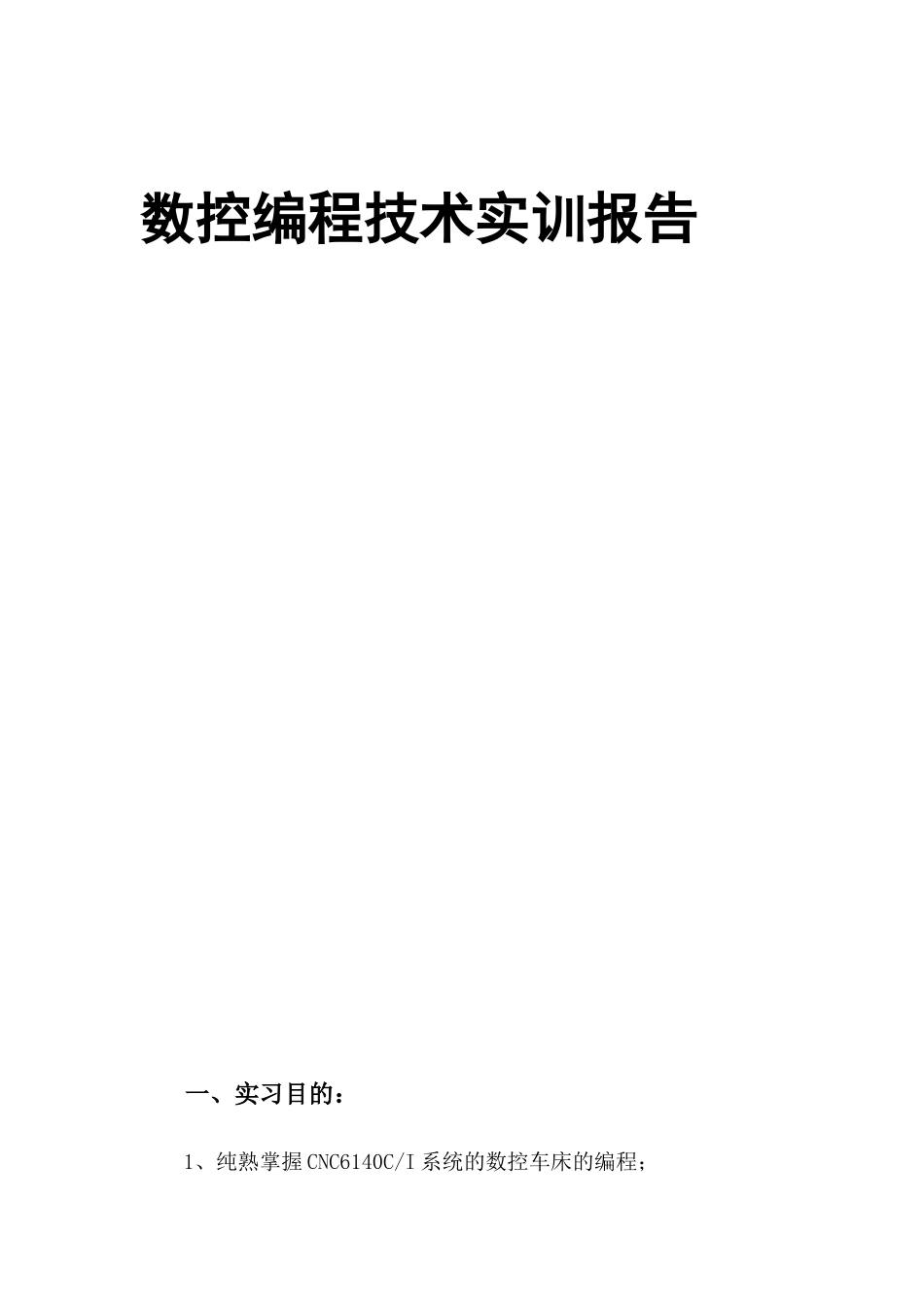

数控编程技术实训报告 一、实习目的：1、纯熟掌握 CNC6140C/I 系统的数控车床的编程；2、纯熟运用 FANUC 软件进行加工模拟，特别是掌控对刀的方法，以及运用软件模拟和检查所编程序是否对的；3、通过零件的加工过程，纯熟掌握数控车床的操作方法；4、掌握数控车削的过程、数控加工工艺的过程等。二、实习内容及作业规定：实验内容：根据自己所设计的零件图，拟定加工工艺，编制加工程序，在数控模拟机上进行仿真模拟，然后在数控机床上进行空运营，最后根据所编写的程序将所设计的零件加工出来。作业规定：自己绘制一个中档复杂的零件图，并且规定拟定加工工艺以及所编制的程序，规定有零件图及实物图。三、实习设备、工具和材料： 1、FUNAC 数控仿真软件、绘图软件； 2、CNC6140C/I 数控车床； 3、刀具：仿形车刀、切槽刀； 4、夹具：三爪卡盘； 5、量具：游标卡尺； 6、材料：直径为 43mm 的尼龙棒料。四、工件的零件图、加工工艺、过程以及数控程序的编制 1、零件图：2、加工工艺：零件图号 01数控车床加 工工 机床型号CNC6140C/I艺零件名称 国际象棋 机床编号 01 刀具表 量具表 工具表 T01 仿形车刀 游标卡尺 尼龙棒料 T02 切断刀 序号 工艺内容 切削用量 备注S（r/min）F(mm/min) 1选择直径为 43mm的棒料粗车时每次的切削量不能超过3mm 2 装夹棒料 3 粗车 400 40外圆 4 精车外圆 400 10 5 尺寸测量 6 换刀切断 400 40五、加工过程：1、工件的装夹，回零点并通过对刀设立工件坐标系： 2、加工走刀路线图：3、换切断刀手动切断。六、数控程序：O1033 /程序名/ T0101; 换一号刀用一号刀补M03 S400; 主轴正转，转速 400G00 X45.0 Z2.0 F40; 快速运动到对刀点 X45.0 Z2.0 G73 U2 W1 R4; 循环指令，粗加工 4 次，退刀 X 2mm Z 1mm G73 P01 Q05 U0.2 W0.05 ; 精加工余量 0.2mm、0.1mm 精加工 N01 G00 X0; 快速运动到 X0 Z2G01 G01 Z0 F10; 直线插补到 X0 Z0G03 X8 Z-8 R5; 逆时针圆弧插补到 X8Z-8R5G01 G01 Z-12; 直线插补到 X8 Z-12G01 X20 Z-22; 直线插补到 X20 Z-22G01 Z-27; 直线插补到 X20 Z-27G02 X20 Z-55 R25; 顺时针圆弧插补到 X20 Z-55R25G01 X-60; 直线插补到 X20 Z-60G03 X24 Z-88.42 R18; 逆时针圆弧插补到 X24 Z-88.42 R18G01 Z-93.42; 直线插补到 X24 Z93.42G01 X28 Z-95.42; 直线插...
