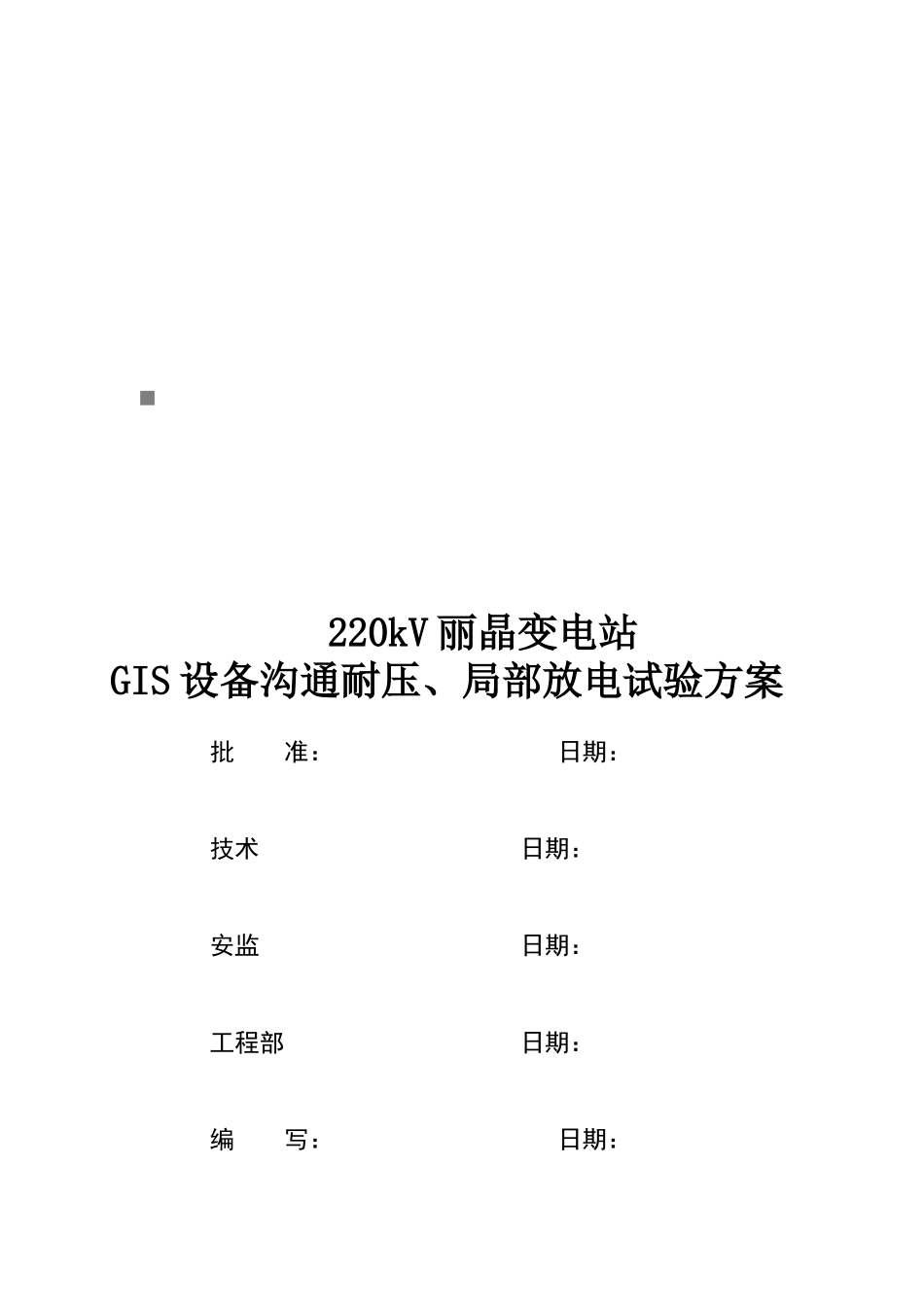

220kV 丽晶变电站GIS 设备沟通耐压、局部放电试验方案 批 准： 日期：技术 日期：安监 日期：工程部 日期：编 写： 日期： 二○一一年十月目 录1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统平安运行的有效手段，是保证电力设备平安投产工作中必不可少的一个重要环节。本方案的编写参照国家标准、企业标准、南方电网标准及相关的技术标准、规定。本方案对 110kV 间隔沟通耐压交接试验的操作步骤、技术要点、平安考前须知、危险点分析等方面内容进行了详细的标准，用于指导220kVGIS 设备的沟通耐压交接试验工作。现场沟通耐压试验采纳仪器为调频式串联谐振耐压试验装置。DL/T 555-2025?气体绝缘金属封闭开关设备现场耐压及绝缘试验导那么?中明确规定：“局部放电试验有助于检查多种绝缘缺陷和绝缘弱点，因而，他是现场耐压试验的很好补充。〞2. 编写依据序号标准及标准名称颁发机构1GB/T —1997 高电压试验技术 第一局部 一般试验要求国家技术监督局2GB50150—2025 电气装置安装工程电气设备交接试验标准中华人民共和国建设部，中华人民共和国国家质量监督检验检疫总局3DLT 555－2025 气体绝缘金属封闭开关设备现场耐压及绝缘试验导那么中华人民共和国电力行业标准4GB/T 7354-2025 局部放电测量国家质量监督检验检疫总局5JJG1021?电力互感器?国家质量监督检验检疫总局6DLT 617-2025DLT 617-2025 气体绝缘金属封闭开关设备技术条件国家能源局7DL408 ?电业平安工作规程?〔发电厂和变电所电气局部〕中华人民共和国能源部8厂家说明书北京北开电气股份以及其它相关标准。3. 作业流程1) 作业〔工序〕流程图开始 4. 作业准备4.1 人员配备工序名称建议工作人数负责人数监护人数试验前的准备5～611沟通耐压测试5～611沟通耐压、局放试验是否发现异常实行措施是完成否试验记录撤除引线，连接测试线检查试验结线摆放设备，接取电源工作终结5～6114.2 工器具及仪器仪表配置序号名称规格/编号单位数量备注1试验警示围栏假设干2标示牌块假设干3平安带套假设干4万用表只25便携式电源线架只2带漏电保护器6绝缘操作杆根假设干7拆线工具及绝缘绳、绝缘带套假设干8温湿度计只19工具箱个110线包(绝缘导线、接地线等)假设干11放电棒根假设干12电压表个113串联谐振耐压成套装置ST3598-50套114局放仪测量与分析系统TWI2623套115电容分压器台116现场原始记录本本...
