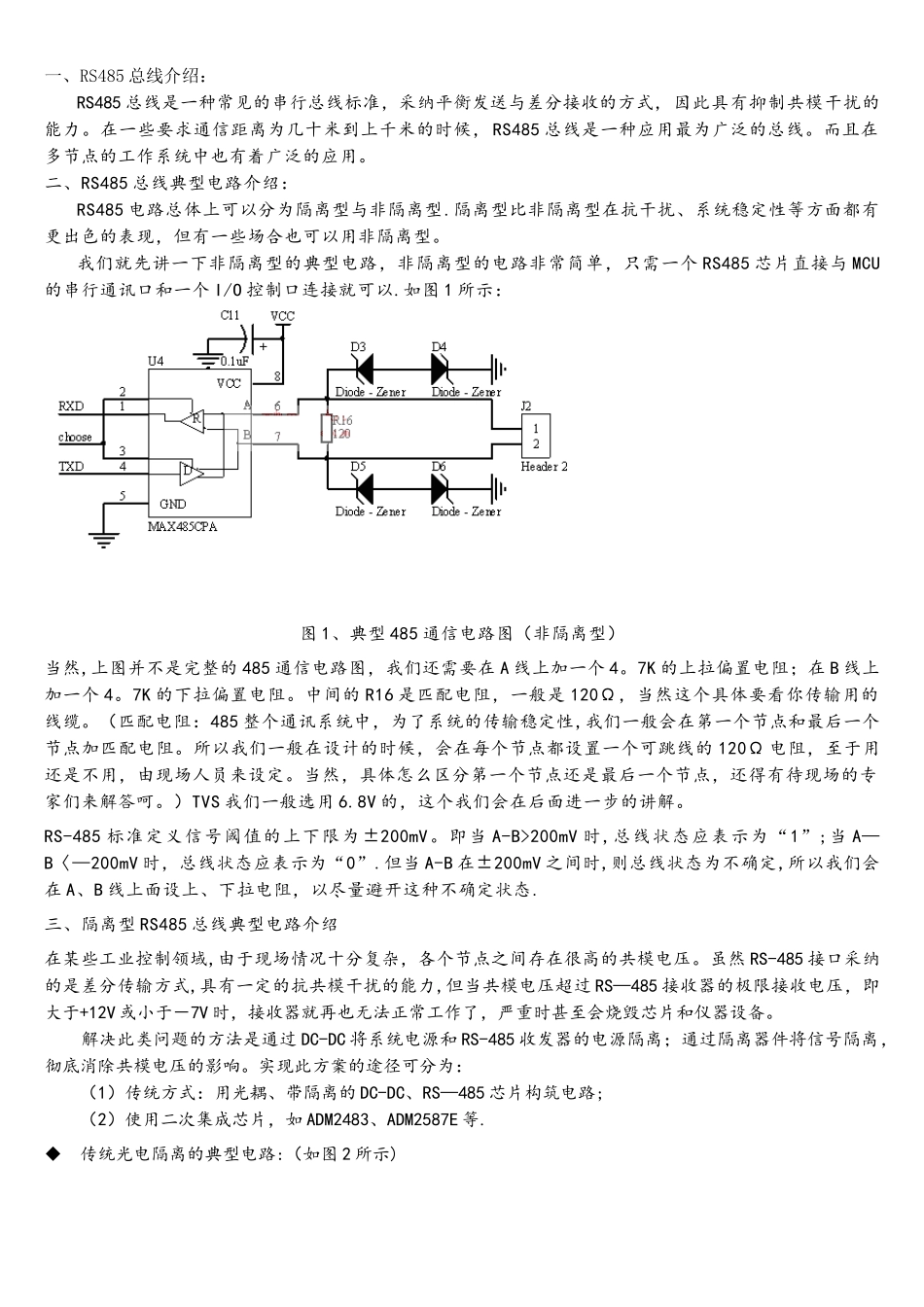

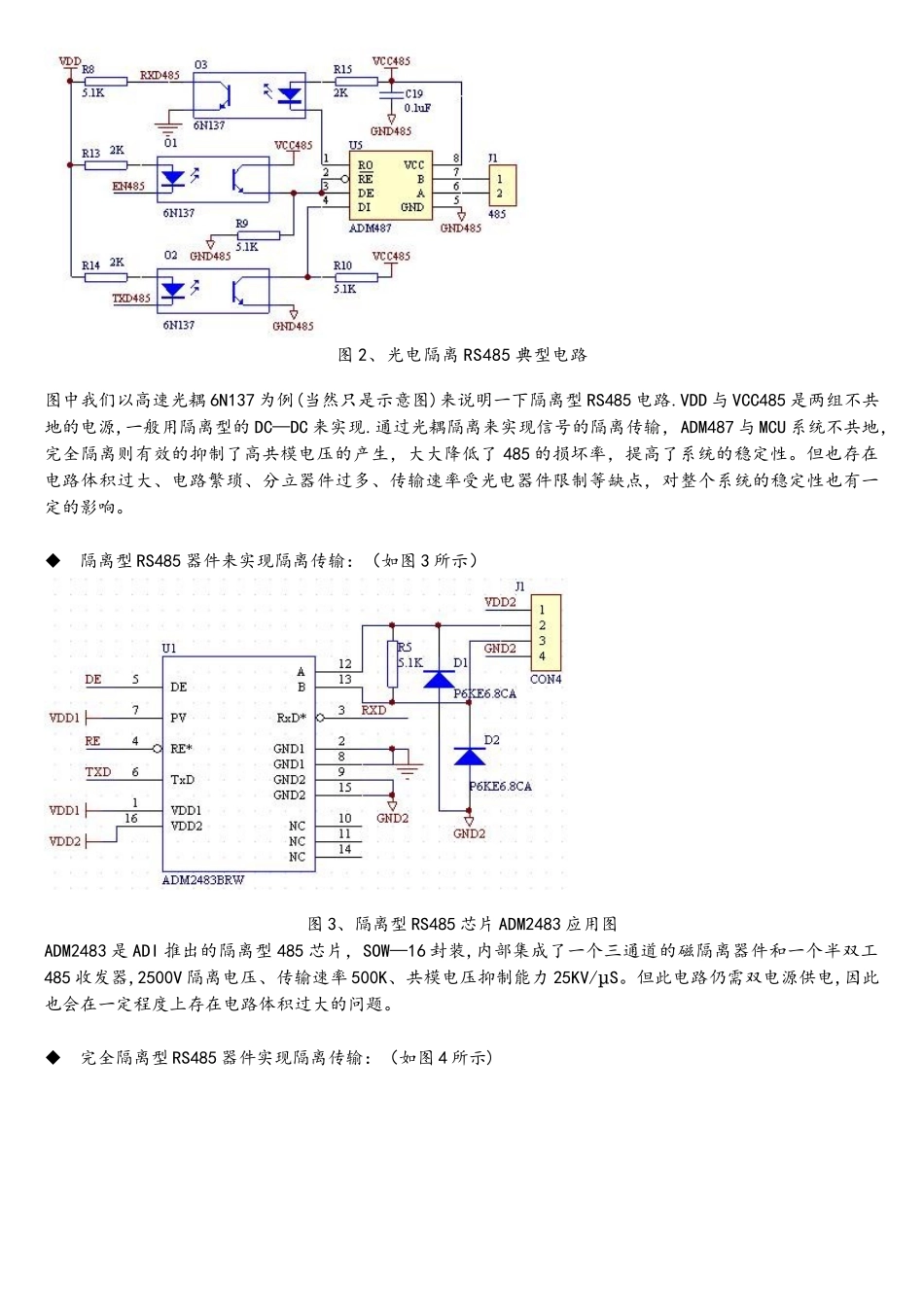

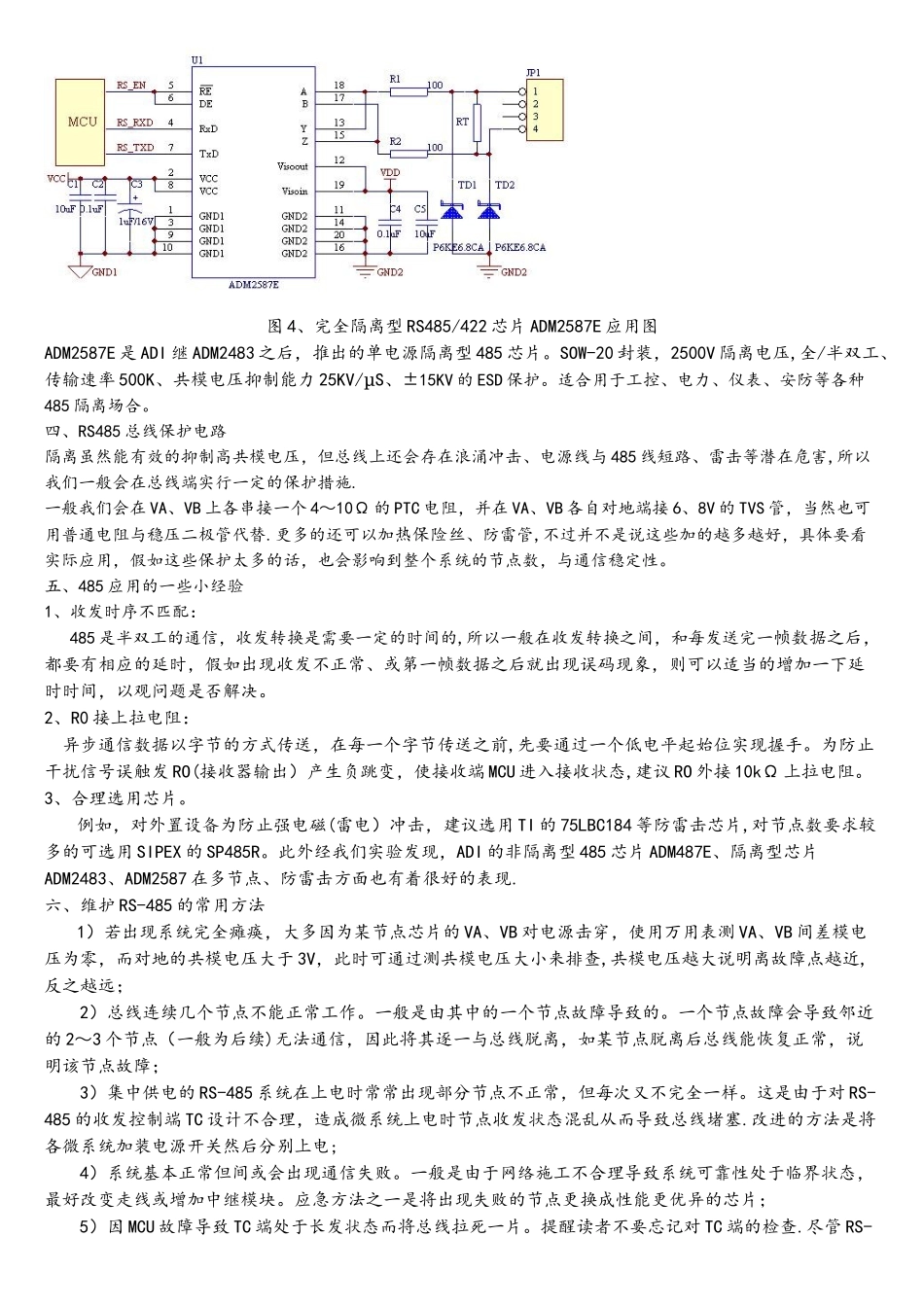

一、RS485 总线介绍：RS485 总线是一种常见的串行总线标准，采纳平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。在一些要求通信距离为几十米到上千米的时候， RS485 总线是一种应用最为广泛的总线。而且在多节点的工作系统中也有着广泛的应用。二、RS485 总线典型电路介绍：RS485 电路总体上可以分为隔离型与非隔离型.隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。我们就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个 RS485 芯片直接与 MCU的串行通讯口和一个 I/O 控制口连接就可以.如图 1 所示： 图 1、典型 485 通信电路图（非隔离型）当然,上图并不是完整的 485 通信电路图，我们还需要在 A 线上加一个 4。7K 的上拉偏置电阻；在 B 线上加一个 4。7K 的下拉偏置电阻。中间的 R16 是匹配电阻，一般是 120Ω，当然这个具体要看你传输用的线缆。（匹配电阻：485 整个通讯系统中，为了系统的传输稳定性,我们一般会在第一个节点和最后一个节点加匹配电阻。所以我们一般在设计的时候，会在每个节点都设置一个可跳线的 120Ω 电阻，至于用还是不用，由现场人员来设定。当然，具体怎么区分第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。）TVS 我们一般选用 6.8V 的，这个我们会在后面进一步的讲解。RS-485 标准定义信号阈值的上下限为 ±200mV。即当 A-B>200mV 时,总线状态应表示为“1”;当 A—B〈—200mV 时，总线状态应表示为“0”.但当 A-B 在±200mV 之间时,则总线状态为不确定,所以我们会在 A、B 线上面设上、下拉电阻，以尽量避开这种不确定状态.三、隔离型 RS485 总线典型电路介绍在某些工业控制领域,由于现场情况十分复杂，各个节点之间存在很高的共模电压。虽然 RS-485 接口采纳的是差分传输方式,具有一定的抗共模干扰的能力,但当共模电压超过 RS—485 接收器的极限接收电压，即大于+12V 或小于－7V 时，接收器就再也无法正常工作了，严重时甚至会烧毁芯片和仪器设备。 解决此类问题的方法是通过 DC-DC 将系统电源和 RS-485 收发器的电源隔离；通过隔离器件将信号隔离，彻底消除共模电压的影响。实现此方案的途径可分为： （1）传统方式：用光耦、带隔离的 DC-DC、RS—485 芯片构筑电路; （2）使用二次集成芯片，如 ADM2483、ADM2587E 等.传统光电隔离的典型电路:（如图 2 ...
