48m槽形梁支架现浇施工技术研究

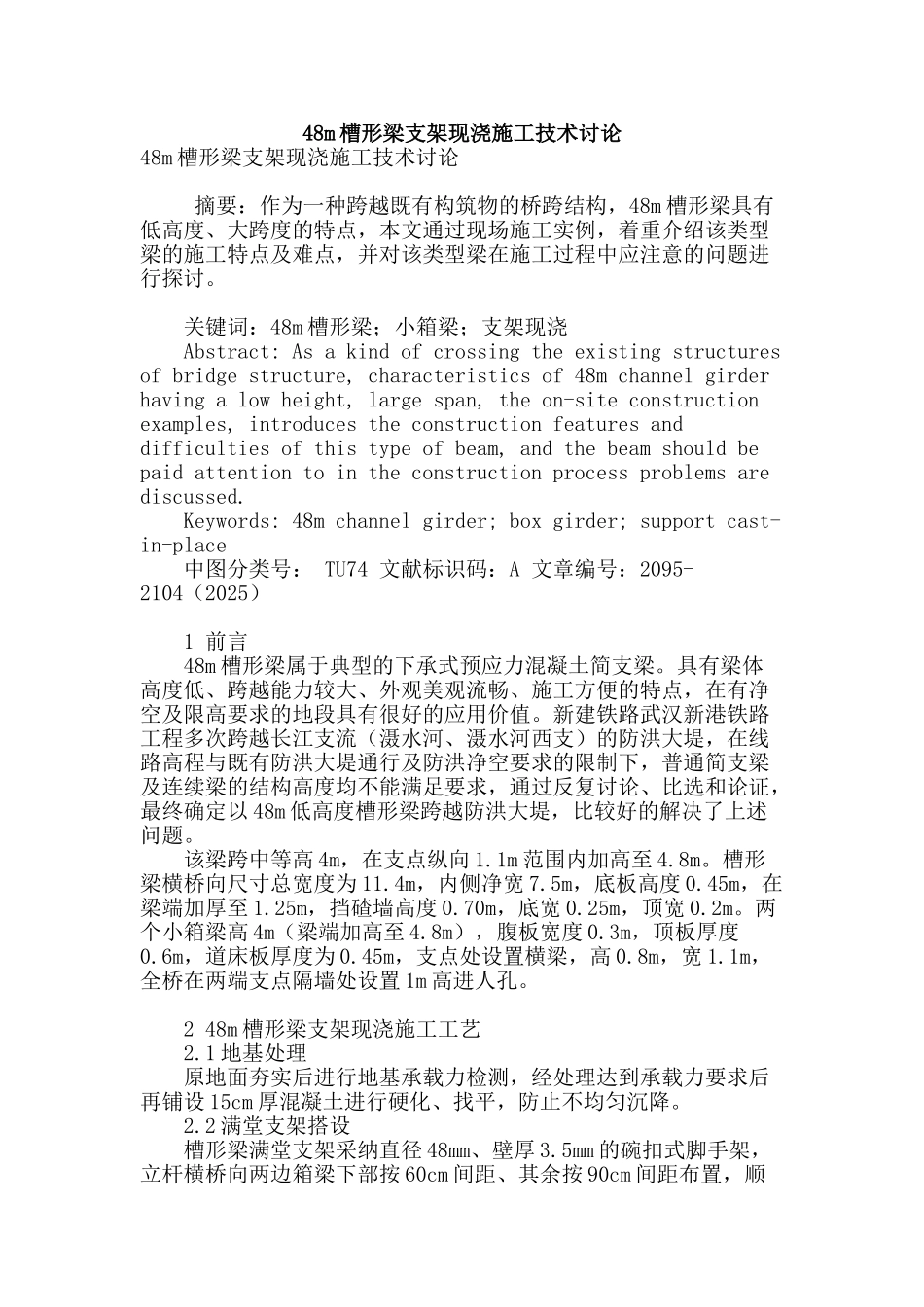

48m 槽形梁支架现浇施工技术讨论48m 槽形梁支架现浇施工技术讨论 摘要：作为一种跨越既有构筑物的桥跨结构，48m 槽形梁具有低高度、大跨度的特点，本文通过现场施工实例，着重介绍该类型梁的施工特点及难点，并对该类型梁在施工过程中应注意的问题进行探讨。 关键词：48m 槽形梁；小箱梁；支架现浇 Abstract: As a kind of crossing the existing structures of bridge structure, characteristics of 48m channel girder having a low height, large span, the on-site construction examples, introduces the construction features and difficulties of this type of beam, and the beam should be paid attention to in the construction process problems are discussed. Keywords: 48m channel girder; box girder; support cast-in-place 中图分类号： TU74 文献标识码：A 文章编号：2095-2104（2025） 1 前言 48m 槽形梁属于典型的下承式预应力混凝土简支梁。具有梁体高度低、跨越能力较大、外观美观流畅、施工方便的特点，在有净空及限高要求的地段具有很好的应用价值。新建铁路武汉新港铁路工程多次跨越长江支流（滠水河、滠水河西支）的防洪大堤，在线路高程与既有防洪大堤通行及防洪净空要求的限制下，普通简支梁及连续梁的结构高度均不能满足要求，通过反复讨论、比选和论证，最终确定以 48m 低高度槽形梁跨越防洪大堤，比较好的解决了上述问题。 该梁跨中等高 4m，在支点纵向 1.1m 范围内加高至 4.8m。槽形梁横桥向尺寸总宽度为 11.4m，内侧净宽 7.5m，底板高度 0.45m，在梁端加厚至 1.25m，挡碴墙高度 0.70m，底宽 0.25m，顶宽 0.2m。两个小箱梁高 4m（梁端加高至 4.8m），腹板宽度 0.3m，顶板厚度0.6m，道床板厚度为 0.45m，支点处设置横梁，高 0.8m，宽 1.1m，全桥在两端支点隔墙处设置 1m 高进人孔。 2 48m 槽形梁支架现浇施工工艺 2.1 地基处理 原地面夯实后进行地基承载力检测，经处理达到承载力要求后再铺设 15cm 厚混凝土进行硬化、找平，防止不均匀沉降。 2.2 满堂支架搭设 槽形梁满堂支架采纳直径 48mm、壁厚 3.5mm 的碗扣式脚手架，立杆横桥向两边箱梁下部按 60cm 间距、其余按 90cm 间距布置，顺桥向全部按 60cm 间距布置；横杆步距 1.2m。支架顶部设置顶托微调模板高程，顶托上横向放置 10cm...
