600mw发电机组电气计算机控制调试措施

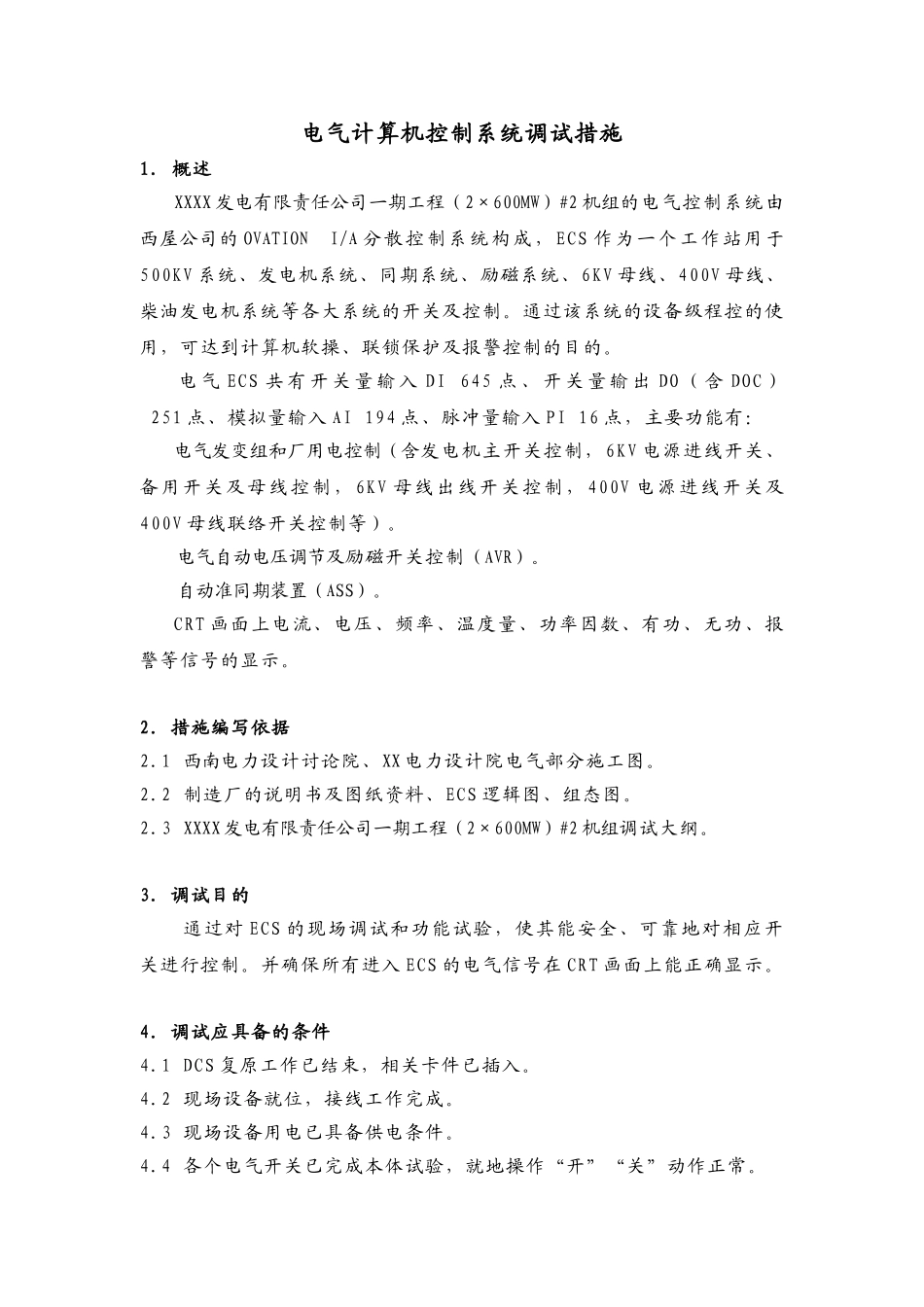

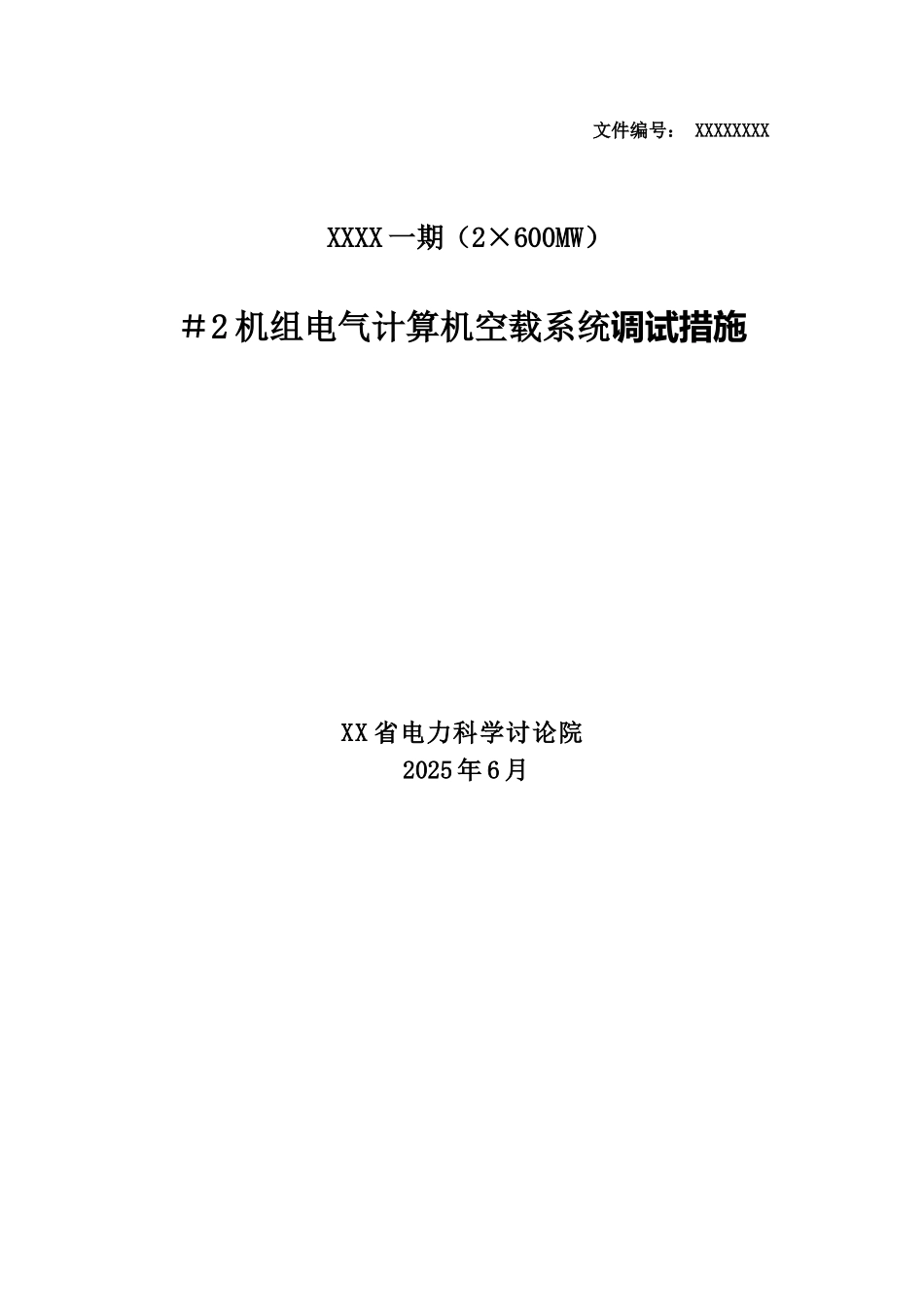

文件编号： XXXXXXXX XXXX 一期（2×600MW）＃2 机组电气计算机空载系统调试措施XX 省电力科学讨论院2025 年 6 月编 写： 年 月 日 审 核： 年 月 日 批 准： 年 月 日 电气计算机控制系统调试措施1. 概述 XXXX 发电有限责任公司一期工程（2×600MW）#2 机组的电气控制系统由西屋公司的 OVATION I/A 分 散 控 制 系 统 构 成 ， ECS 作 为 一 个 工 作 站 用 于500KV 系统、发电机系统、同期系统、励磁系统、6KV 母线、400V 母线、柴油发电机系统等各大系统的开关及控制。通过该系统的设备级程控的使用，可达到计算机软操、联锁保护及报警控制的目的。电 气 ECS 共 有 开 关 量 输 入 DI 645 点 、 开 关 量 输 出 DO （ 含 DOC ） 251 点、模拟量输入 AI 194 点、脉冲量输入 PI 16 点，主要功能有： 电气发变组和厂用电控制（含发电机主开关控制，6KV 电源进线开关、备 用 开 关 及 母 线 控 制 ， 6KV 母 线 出 线 开 关 控 制 ， 400V 电 源 进 线 开 关 及400V 母线联络开关控制等）。电气自动电压调节及励磁开关控制（AVR）。自动准同期装置（ASS）。 CRT 画面上电流、电压、频率、温度量、功率因数、有功、无功、报警等信号的显示。2．措施编写依据2.1 西南电力设计讨论院、XX 电力设计院电气部分施工图。2.2 制造厂的说明书及图纸资料、ECS 逻辑图、组态图。2.3 XXXX 发电有限责任公司一期工程（2×600MW）#2 机组调试大纲。3．调试目的通过对 ECS 的现场调试和功能试验，使其能安全、可靠地对相应开关进行控制。并确保所有进入 ECS 的电气信号在 CRT 画面上能正确显示。4．调试应具备的条件4.1 DCS 复原工作已结束，相关卡件已插入。4.2 现场设备就位，接线工作完成。4.3 现场设备用电已具备供电条件。4.4 各个电气开关已完成本体试验，就地操作“开”“关”动作正常。5．调试项目及工艺 ECS 调试分为前期准备、静态调试二个阶段，每个阶段开始的必要条件是前一阶段的工作已完成。前期准备阶段开始的条件是现场设备安装、接线工作已经完成、开关设备的就地操作试验已经结束。5.1 前期准备5.1.1 目的 进行前期准备工作的目的在于确认 ECS 和现场设备的可控性，为控制系统的动作试验提供必要保证。5.1.2 调试方法及步骤。5.1.2.1 ECS 通电检查。5.1.2.2 模拟输入、输出信号，检查开关量通...
