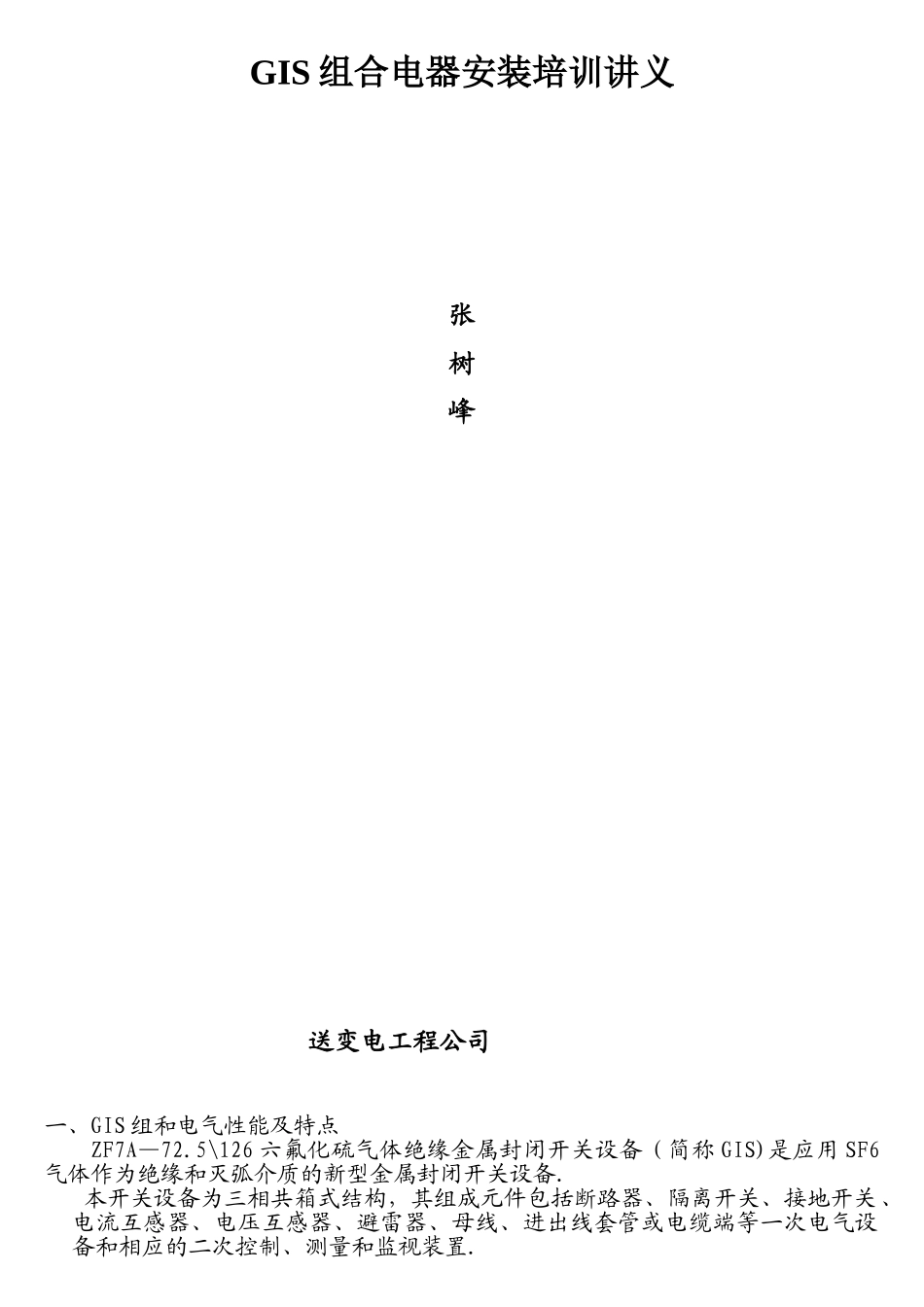

GIS 组合电器安装培训讲义张树峰送变电工程公司一、GIS 组和电气性能及特点ZF7A—72
5\126 六氟化硫气体绝缘金属封闭开关设备（简称 GIS)是应用 SF6气体作为绝缘和灭弧介质的新型金属封闭开关设备
本开关设备为三相共箱式结构，其组成元件包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆端等一次电气设备和相应的二次控制、测量和监视装置

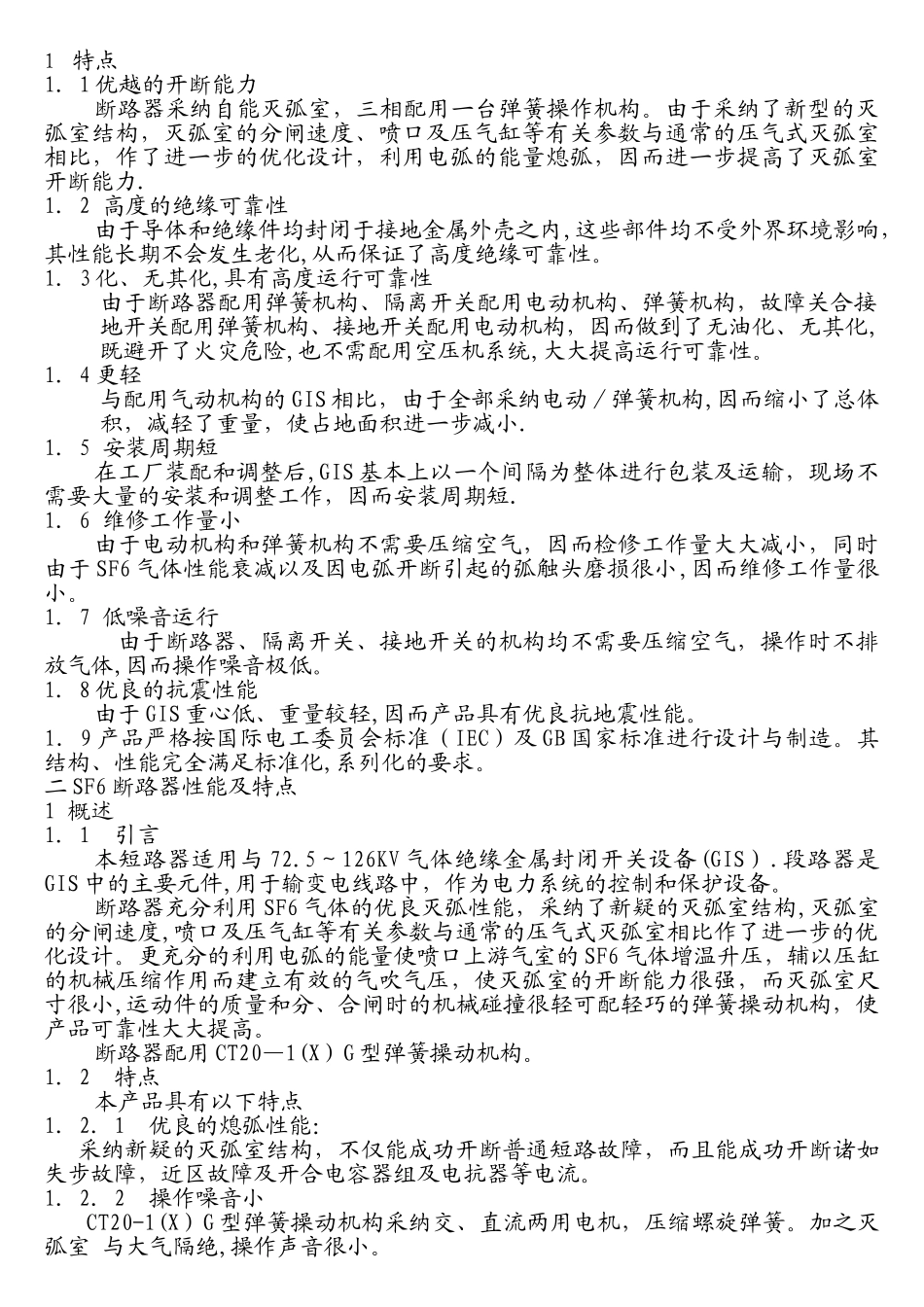

1 特点1．1 优越的开断能力断路器采纳自能灭弧室，三相配用一台弹簧操作机构
由于采纳了新型的灭弧室结构，灭弧室的分闸速度、喷口及压气缸等有关参数与通常的压气式灭弧室相比，作了进一步的优化设计，利用电弧的能量熄弧，因而进一步提高了灭弧室开断能力
1．2 高度的绝缘可靠性由于导体和绝缘件均封闭于接地金属外壳之内,这些部件均不受外界环境影响，其性能长期不会发生老化,从而保证了高度绝缘可靠性
1．3 化、无其化,具有高度运行可靠性由于断路器配用弹簧机构、隔离开关配用电动机构、弹簧机构，故障关合接地开关配用弹簧机构、接地开关配用电动机构，因而做到了无油化、无其化,既避开了火灾危险,也不需配用空压机系统,大大提高运行可靠性
1．4 更轻与配用气动机构的 GIS 相比，由于全部采纳电动／弹簧机构,因而缩小了总体积，减轻了重量，使占地面积进一步减小
1．5 安装周期短在工厂装配和调整后,GIS 基本上以一个间隔为整体进行包装及运输，现场不需要大量的安装和调整工作，因而安装周期短
1．6 维修工作量小由于电动机构和弹簧机构不需要压缩空气，因而检修工作量大大减小，同时由于 SF6 气体性能衰减以及因电弧开断引起的弧触头磨损很小,因而维修工作量很小
1．7 低噪音运行 由于断路器、隔离开关、接地开关的机构均不需要压缩空气，操作时不排放气体,因而操作噪音极低
1．8 优良的抗震性能由于 GIS 重心低、重量较轻,
