KJD矿用隔爆兼本安型计算机操作基础手册

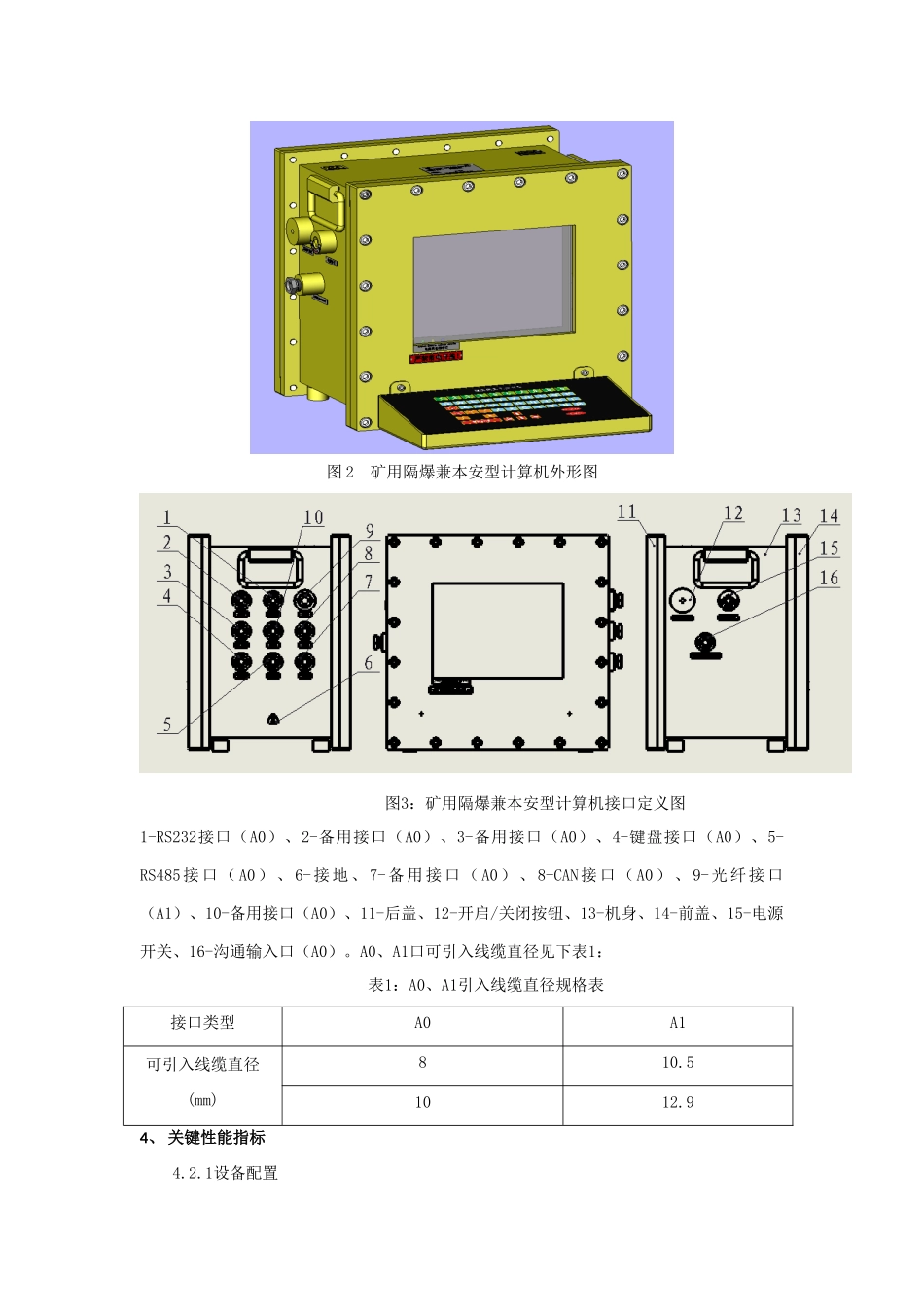

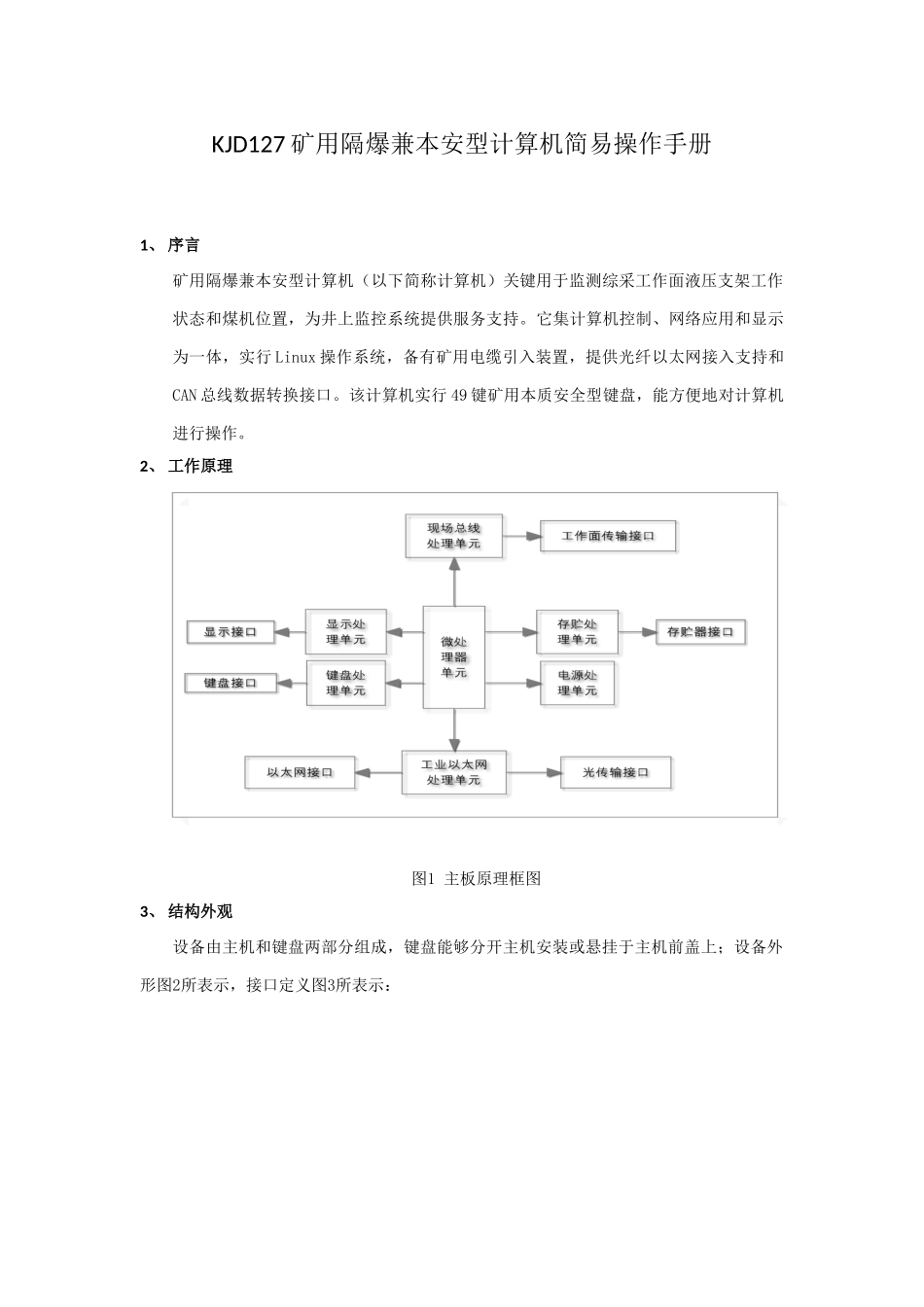

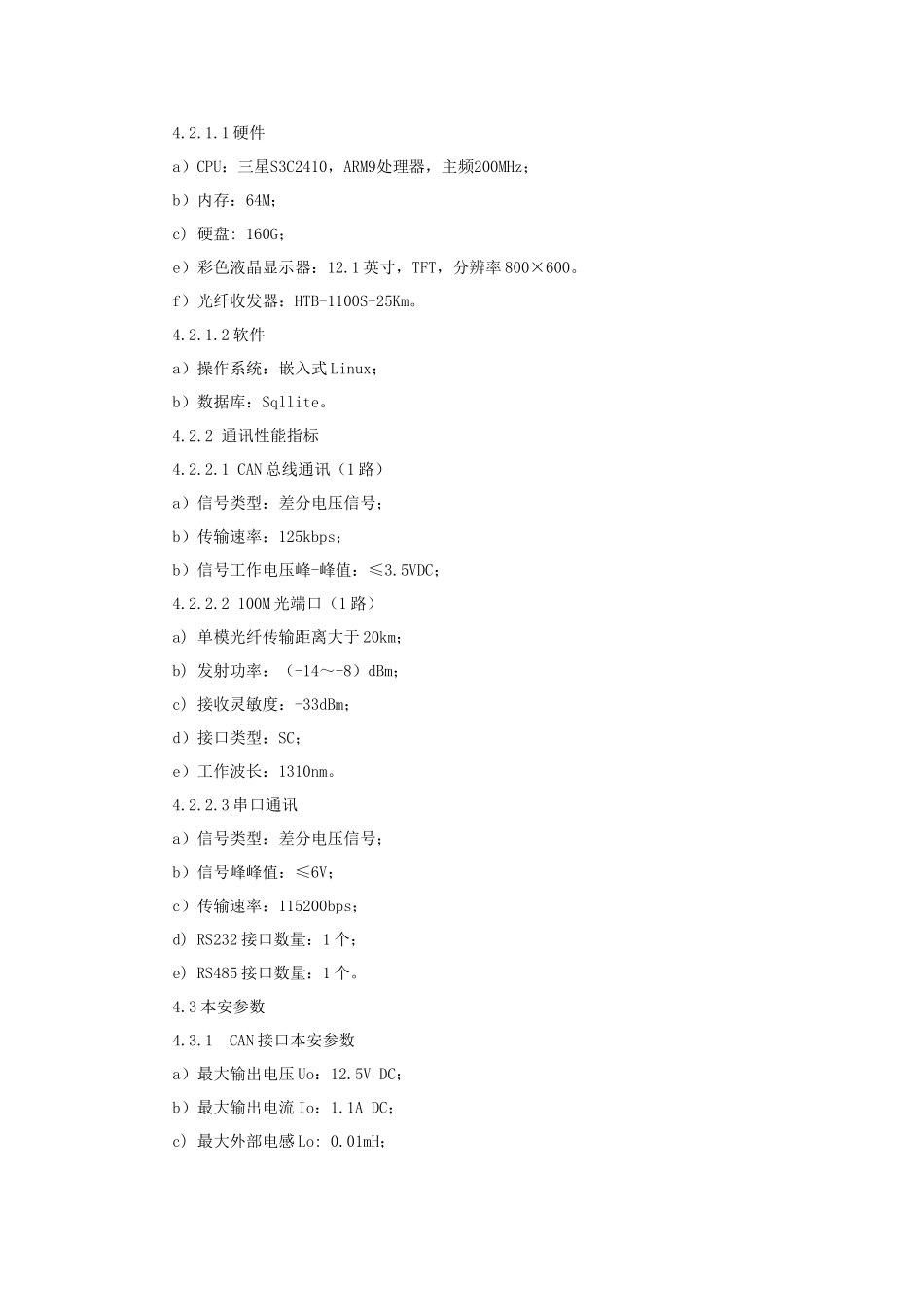

KJD127 矿用隔爆兼本安型计算机简易操作手册1、 序言矿用隔爆兼本安型计算机（以下简称计算机）关键用于监测综采工作面液压支架工作状态和煤机位置，为井上监控系统提供服务支持。它集计算机控制、网络应用和显示为一体，实行 Linux 操作系统，备有矿用电缆引入装置，提供光纤以太网接入支持和CAN 总线数据转换接口。该计算机实行 49 键矿用本质安全型键盘，能方便地对计算机进行操作。2、 工作原理图1 主板原理框图3、 结构外观设备由主机和键盘两部分组成，键盘能够分开主机安装或悬挂于主机前盖上；设备外形图2所表示，接口定义图3所表示：图 2 矿用隔爆兼本安型计算机外形图 图3：矿用隔爆兼本安型计算机接口定义图1-RS232接口（A0）、2-备用接口（A0）、3-备用接口（A0）、4-键盘接口（A0）、5-RS485接口（ A0）、6-接地、 7-备用接口（ A0）、8-CAN接口（ A0）、9-光纤接口（A1）、10-备用接口（A0）、11-后盖、12-开启/关闭按钮、13-机身、14-前盖、15-电源开关、16-沟通输入口（A0）。A0、A1口可引入线缆直径见下表1： 表1：A0、A1引入线缆直径规格表接口类型A0A1可引入线缆直径(mm)810.51012.94、 关键性能指标4.2.1设备配置4.2.1.1 硬件a）CPU：三星S3C2410，ARM9处理器，主频200MHz；b）内存：64M；c) 硬盘: 160G；e）彩色液晶显示器：12.1 英寸，TFT，分辨率 800×600。f）光纤收发器：HTB-1100S-25Km。4.2.1.2 软件a）操作系统：嵌入式 Linux； b）数据库：Sqllite。4.2.2 通讯性能指标4.2.2.1 CAN 总线通讯（1 路）a）信号类型：差分电压信号；b）传输速率：125kbps；b）信号工作电压峰-峰值：≤3.5VDC；4.2.2.2 100M 光端口（1 路）a) 单模光纤传输距离大于 20km；b) 发射功率：（-14～-8）dBm；c) 接收灵敏度：-33dBm； d）接口类型：SC；e）工作波长：1310nm。4.2.2.3 串口通讯a）信号类型：差分电压信号；b）信号峰峰值：≤6V； c）传输速率：115200bps；d) RS232 接口数量：1 个；e) RS485 接口数量：1 个。4.3 本安参数4.3.1 CAN 接口本安参数a）最大输出电压 Uo：12.5V DC；b）最大输出电流 Io：1.1A DC；c) 最大外部电感 Lo: 0.01mH；d) 最大外部电容 Co: 20μF。4.3.2 光纤接口本安参数最大发射功率：－8dBm； 5、 安装方法设备在出厂时全部线缆引入口（喇叭口）均已堵上“T”形金属堵头图7所表示，以预防接口未使用时形成开孔而破坏监测设备防爆性能；在...
