NX6三维CAD培训-上机指导书

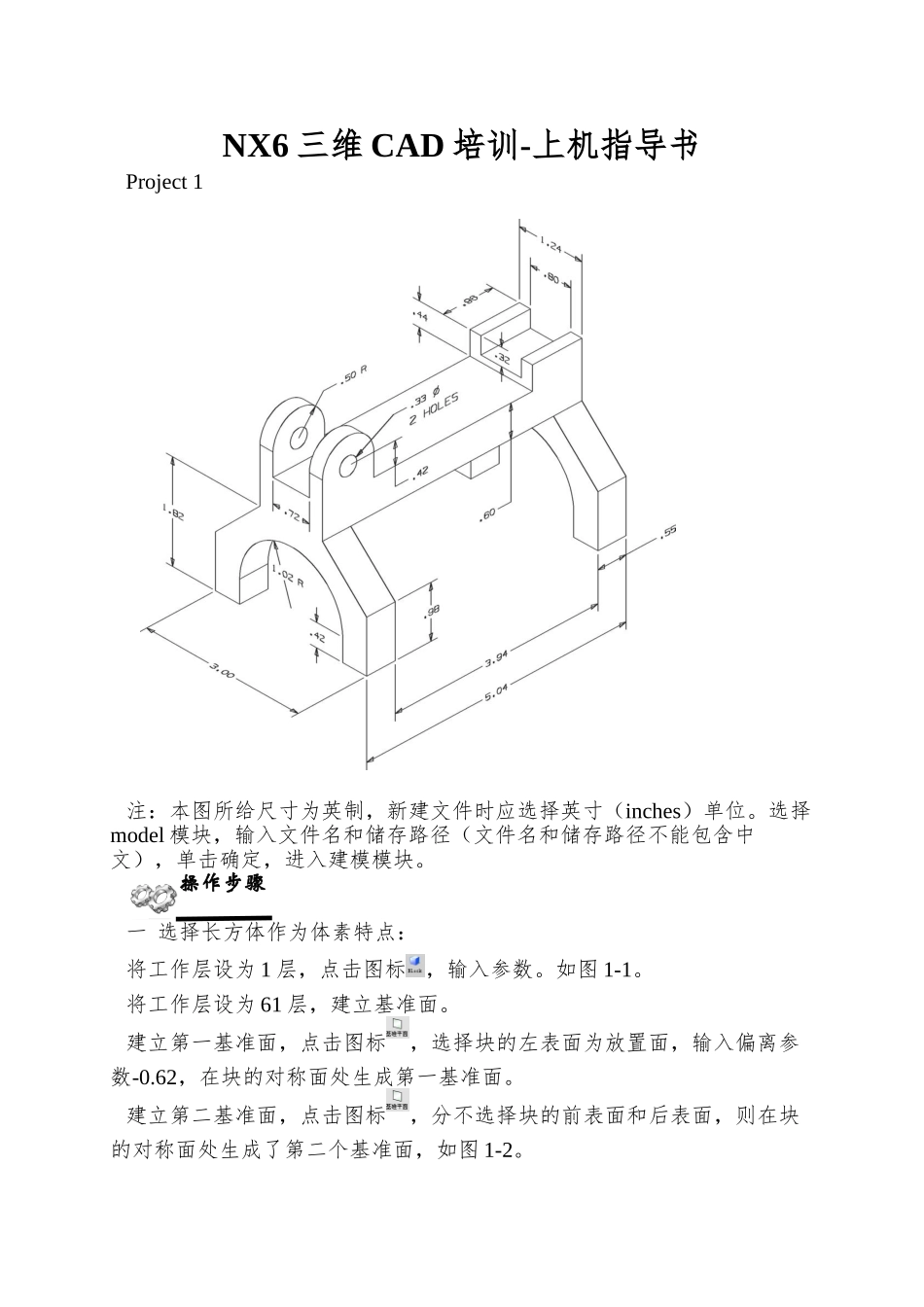

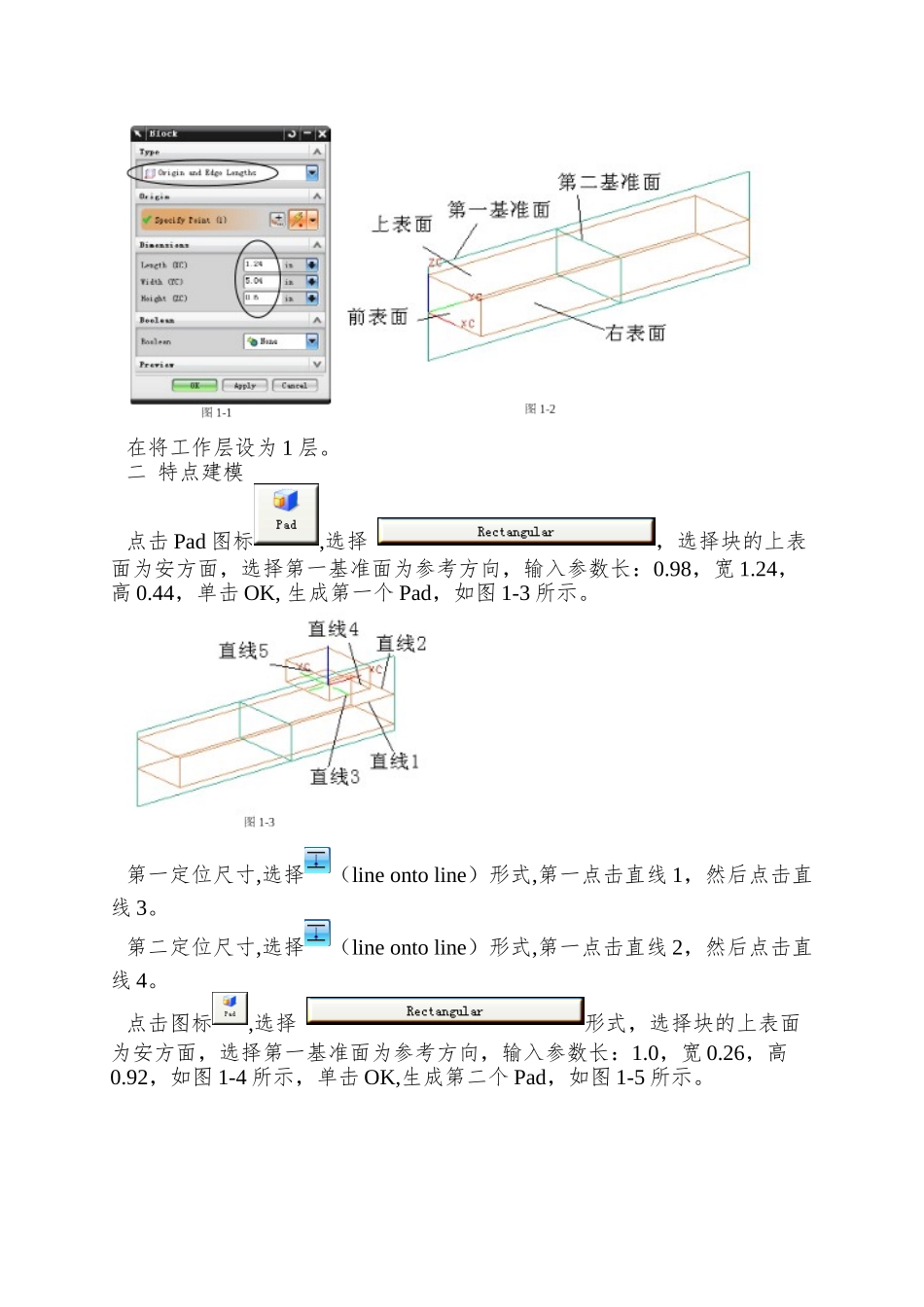

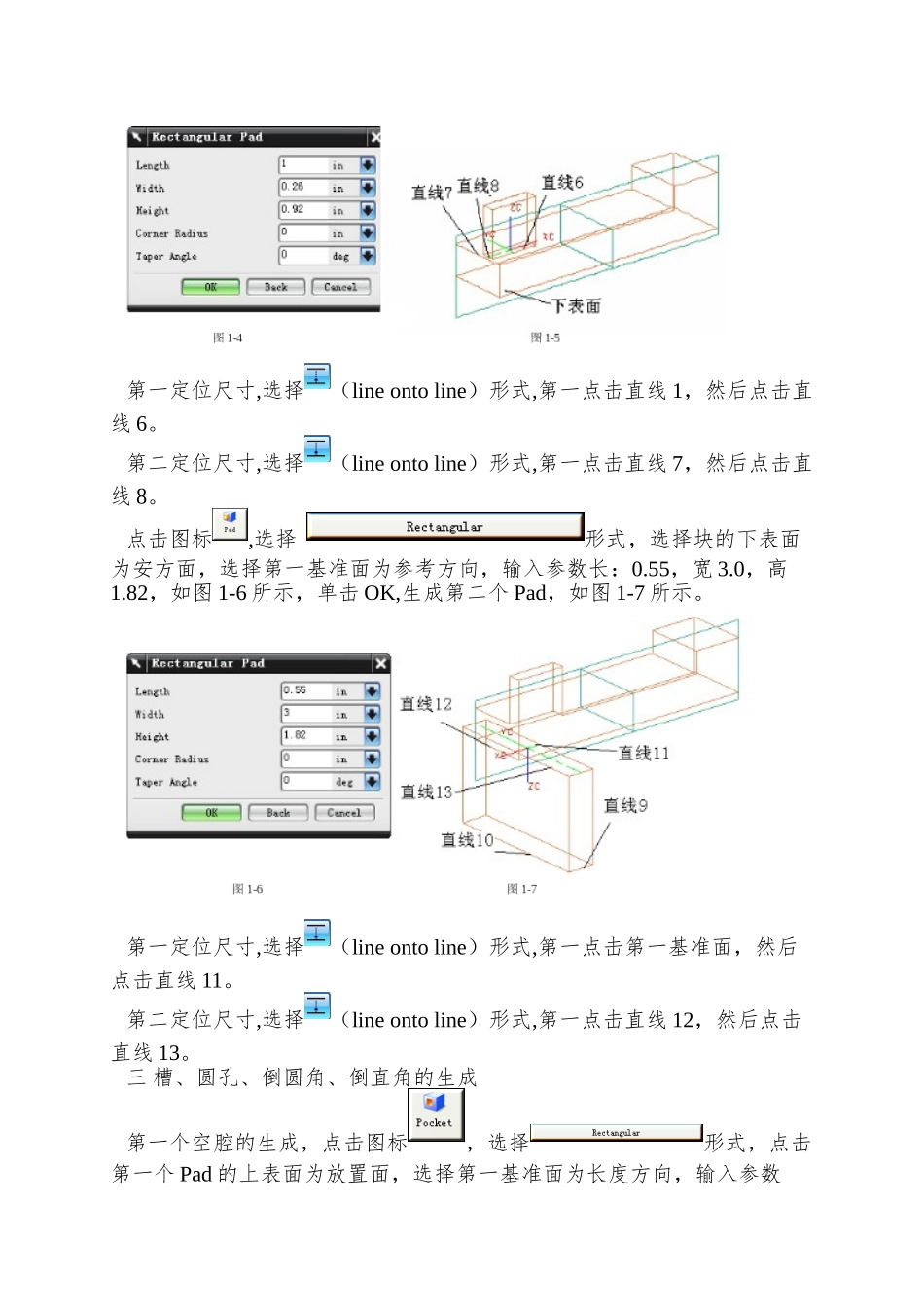

NX6 三维 CAD 培训-上机指导书Project 1注：本图所给尺寸为英制，新建文件时应选择英寸（inches）单位。选择model 模块，输入文件名和储存路径（文件名和储存路径不能包含中文），单击确定，进入建模模块。 一 选择长方体作为体素特点：将工作层设为 1 层，点击图标，输入参数。如图 1-1。将工作层设为 61 层，建立基准面。建立第一基准面，点击图标，选择块的左表面为放置面，输入偏离参数-0.62，在块的对称面处生成第一基准面。建立第二基准面，点击图标，分不选择块的前表面和后表面，则在块的对称面处生成了第二个基准面，如图 1-2。操作步骤在将工作层设为 1 层。二 特点建模点击 Pad 图标,选择 ，选择块的上表面为安方面，选择第一基准面为参考方向，输入参数长：0.98，宽 1.24，高 0.44，单击 OK, 生成第一个 Pad，如图 1-3 所示。第一定位尺寸,选择（line onto line）形式,第一点击直线 1，然后点击直线 3。第二定位尺寸,选择（line onto line）形式,第一点击直线 2，然后点击直线 4。点击图标,选择 形式，选择块的上表面为安方面，选择第一基准面为参考方向，输入参数长：1.0，宽 0.26，高0.92，如图 1-4 所示，单击 OK,生成第二个 Pad，如图 1-5 所示。第一定位尺寸,选择（line onto line）形式,第一点击直线 1，然后点击直线 6。第二定位尺寸,选择（line onto line）形式,第一点击直线 7，然后点击直线 8。点击图标,选择 形式，选择块的下表面为安方面，选择第一基准面为参考方向，输入参数长：0.55，宽 3.0，高1.82，如图 1-6 所示，单击 OK,生成第二个 Pad，如图 1-7 所示。第一定位尺寸,选择（line onto line）形式,第一点击第一基准面，然后点击直线 11。第二定位尺寸,选择（line onto line）形式,第一点击直线 12，然后点击直线 13。三 槽、圆孔、倒圆角、倒直角的生成第一个空腔的生成，点击图标，选择形式，点击第一个 Pad 的上表面为放置面，选择第一基准面为长度方向，输入参数长：0.98，宽：0.80，深 0.32，如图 1-8 所示，点击 OK，生成第一个空腔。如图 1-9 所示。第一定位尺寸,选择（line onto line）形式,第一点击第一基准面，然后点击直线 15。第二定位尺寸,选择（line onto line）形式,第一点击直线 5，然后点击直线 14。第二个空腔的生成，点击图标，选择形式，点击第三个 Pad 的下表面为放置面，选择直线 10 为长度方向，输入...
