PC数据采集卡说明指导书

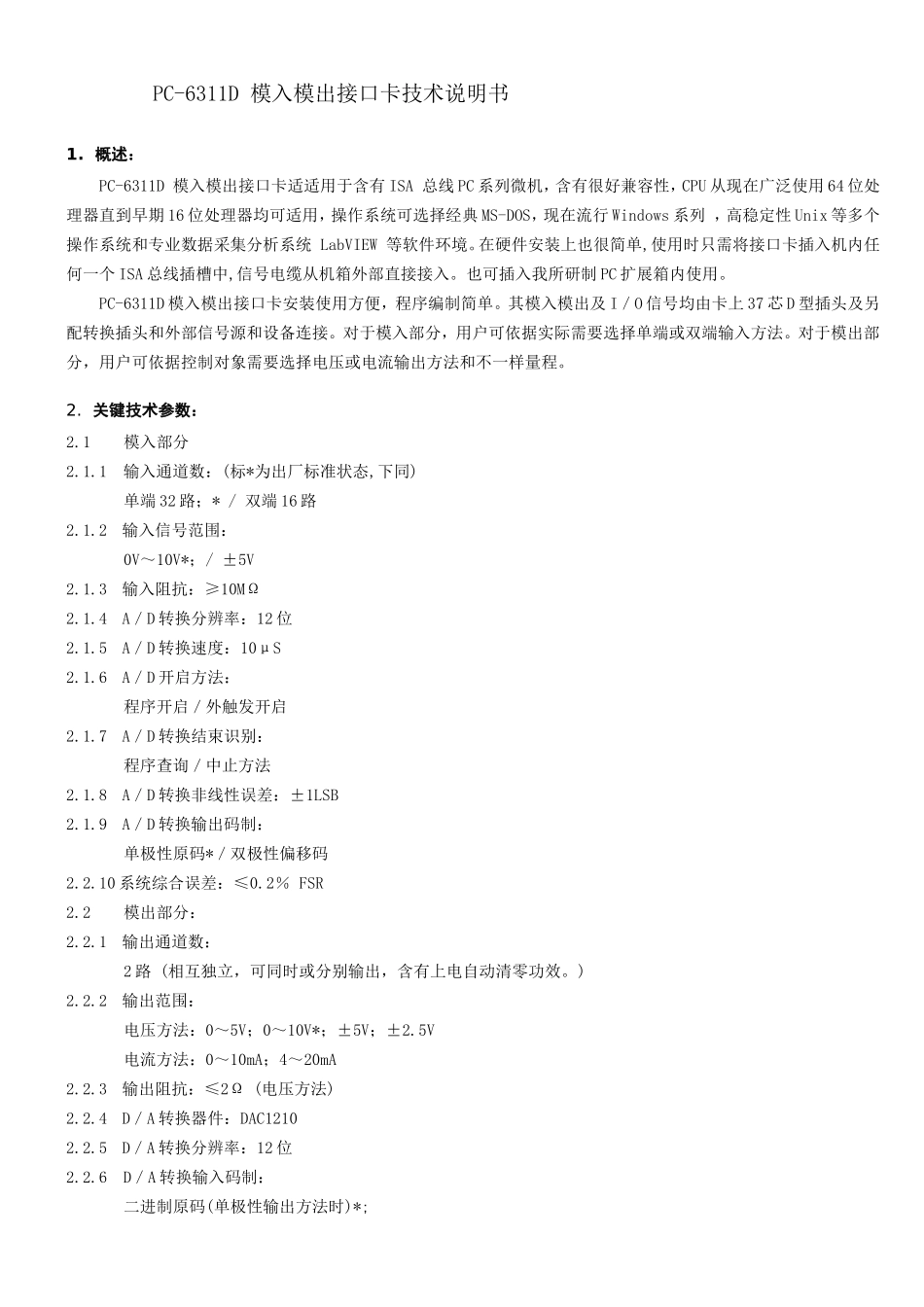

PC-6311D 模入模出接口卡技术说明书1. 概述： PC-6311D 模入模出接口卡适适用于含有 ISA 总线 PC 系列微机，含有很好兼容性，CPU 从现在广泛使用 64 位处理器直到早期 16 位处理器均可适用，操作系统可选择经典 MS-DOS，现在流行 Windows 系列 ，高稳定性 Unix 等多个操作系统和专业数据采集分析系统 LabVIEW 等软件环境。在硬件安装上也很简单,使用时只需将接口卡插入机内任何一个 ISA 总线插槽中,信号电缆从机箱外部直接接入。也可插入我所研制 PC 扩展箱内使用。 PC-6311D 模入模出接口卡安装使用方便，程序编制简单。其模入模出及 I／O 信号均由卡上 37 芯 D 型插头及另配转换插头和外部信号源和设备连接。对于模入部分，用户可依据实际需要选择单端或双端输入方法。对于模出部分，用户可依据控制对象需要选择电压或电流输出方法和不一样量程。2. 关键技术参数：2.1 模入部分2.1.1输入通道数：(标*为出厂标准状态,下同) 单端 32 路；* / 双端 16 路2.1.2输入信号范围： 0V～10V*；/ ±5V2.1.3输入阻抗：≥10MΩ2.1.4A／D 转换分辨率：12 位2.1.5A／D 转换速度：10μS2.1.6A／D 开启方法： 程序开启／外触发开启2.1.7A／D 转换结束识别： 程序查询／中止方法2.1.8A／D 转换非线性误差：±1LSB2.1.9A／D 转换输出码制： 单极性原码*／双极性偏移码2.2.10 系统综合误差：≤0.2％ FSR2.2 模出部分：2.2.1输出通道数： 2 路 (相互独立，可同时或分别输出，含有上电自动清零功效。)2.2.2输出范围： 电压方法：0～5V；0～10V*；±5V；±2.5V 电流方法：0～10mA；4～20mA2.2.3输出阻抗：≤2Ω (电压方法)2.2.4D／A 转换器件：DAC12102.2.5D／A 转换分辨率：12 位2.2.6D／A 转换输入码制： 二进制原码(单极性输出方法时)*; 二进制偏移码(双极性电压输出方法时)2.2.7D／A 转换综合建立时间：≤2μS2.2.8D／A 转换综合误差： 电压方法：≤0.2％ FSR 电流方法：≤ 1％ FSR2.2.9电流输出方法负载电阻范围： 使用机内＋12V 电源时：0～250Ω 外加＋24V 电源时：0～750Ω 2.3 数字量输入输出部分：2.3.1DI：8 路；TTL 标准电平2.3.2 DO：8 路；TTL 标准电平；有输出锁存功效2.4 电源功耗： ＋5V(±10％)≤400mA; ＋12V(±10％)≤100mA; －5V(±10％)≤10mA2.5 使用环境要求： 工作温度：10℃～40℃; 相对湿度：40％～80％; 存贮温度：－55℃～＋85℃2.6 外...
