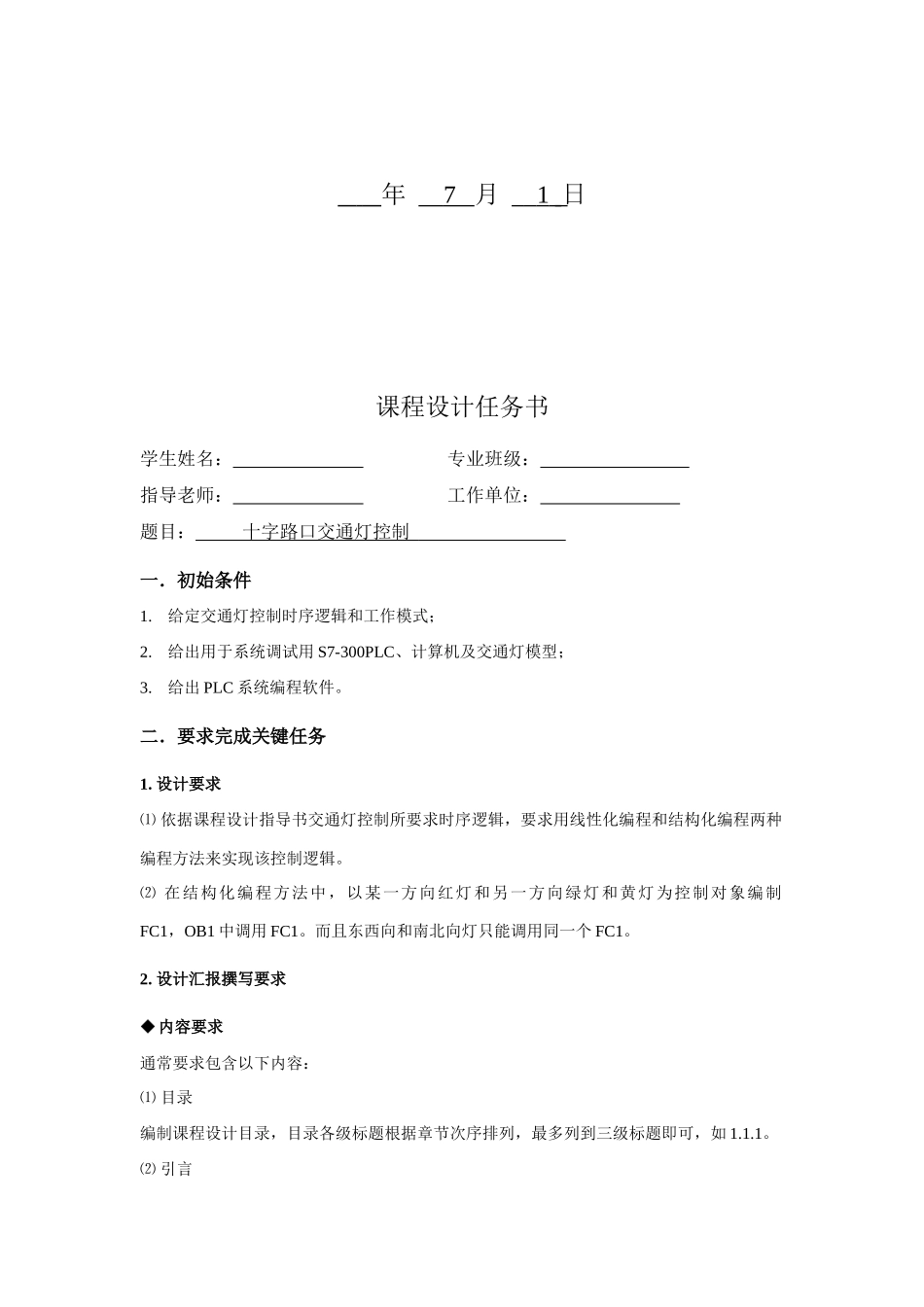

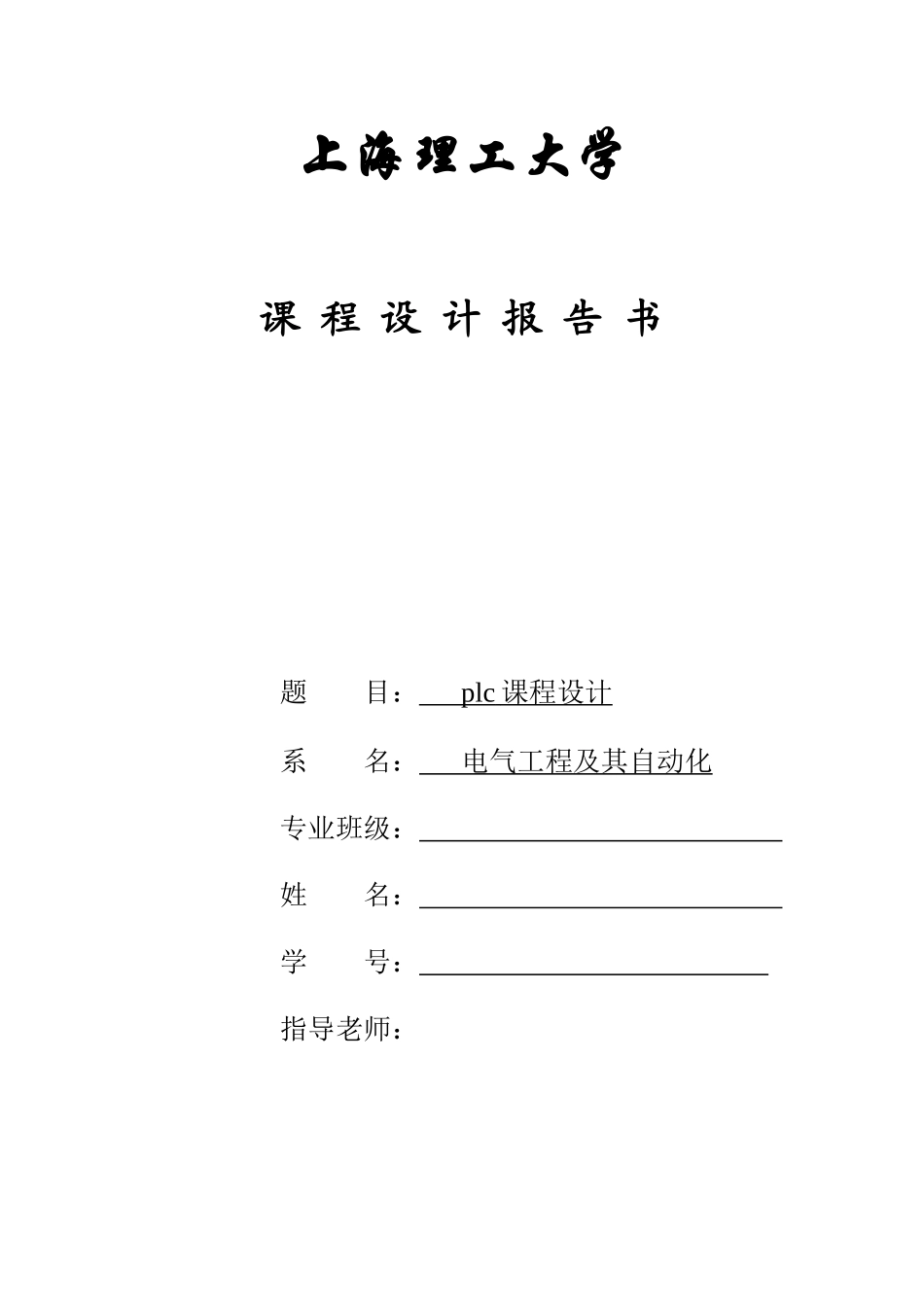

上海理工大学课 程 设 计 报 告 书题 目： plc 课程设计 系 名： 电气工程及其自动化 专业班级： 姓 名： 学 号： 指导老师： 年 7 月 1 日课程设计任务书学生姓名： 专业班级： 指导老师： 工作单位： 题目： 十字路口交通灯控制 一．初始条件1.给定交通灯控制时序逻辑和工作模式；2.给出用于系统调试用 S7-300PLC、计算机及交通灯模型；3.给出 PLC 系统编程软件。二．要求完成关键任务1. 设计要求 ⑴ 依据课程设计指导书交通灯控制所要求时序逻辑，要求用线性化编程和结构化编程两种编程方法来实现该控制逻辑。 ⑵ 在结构化编程方法中，以某一方向红灯和另一方向绿灯和黄灯为控制对象编制FC1，OB1 中调用 FC1。而且东西向和南北向灯只能调用同一个 FC1。2. 设计汇报撰写要求内容要求通常要求包含以下内容： ⑴ 目录编制课程设计目录，目录各级标题根据章节次序排列，最多列到三级标题即可，如 1.1.1。 ⑵ 引言课程设计正文前简短介绍。包含本课题设计目标、设计关键过程及关键设计内容。 ⑶ 电路设计要求画出 PLC 输入/输出接线图。 PLC⑷硬件组态要求列出硬件组态表。 PLC⑸编程元件地址分配首先对输入/输出点进行地址分配，然后对其它编程元件也进行地址分配，如位存放器 M，定时器 T，计数器 C 等。编程中要使用符号地址，所以在 OB1 中要编辑符号表（包含输入继电器、输出继电器、定时器及位存放器（或叫辅助继电器），在 FC1 中要编辑变量申明表。 ⑹ 编写控制程序 要求：① 编写线性化程序； ② 在结构化编程中分别编制 OB1 和 FC1； ③ 在程序段中添加注释。 ⑺ 程序调试说明对设计中碰到关键问题及处理方法、调试过程及方法、在调试过程中对对原设计程序做了哪些有意义改善及调试结果几方面进行叙述。 ⑻ 结束语对本课程设计进行总结，写出设计中体会。 ⑼ 关键参考文件写出完成设计任务过程中参考关键参考文件，注意参考文件格式。 格式要求1. 纸张格式：要求统一用 A4 纸打印，页面设置上空 2.5cm，下空 2.0cm，左空2.5cm，右空 2.0cm）：2. 正文层次：正文内容层次序号为：1、1.1、1.1.1……，其中⑴．正文标题；一级标题 1.（黑体小 2 号加粗），二级标题 1.1（黑体小三号），三极标题 1.1.1（黑体小四号）。⑵．正文内容格式：宋体五号，1.25 倍行距。3. 参考文件格式：参考文件不少于 5 个，并应按文件号、作者、文件题名、出...
