PLC专业课程设计指导书VIP专享

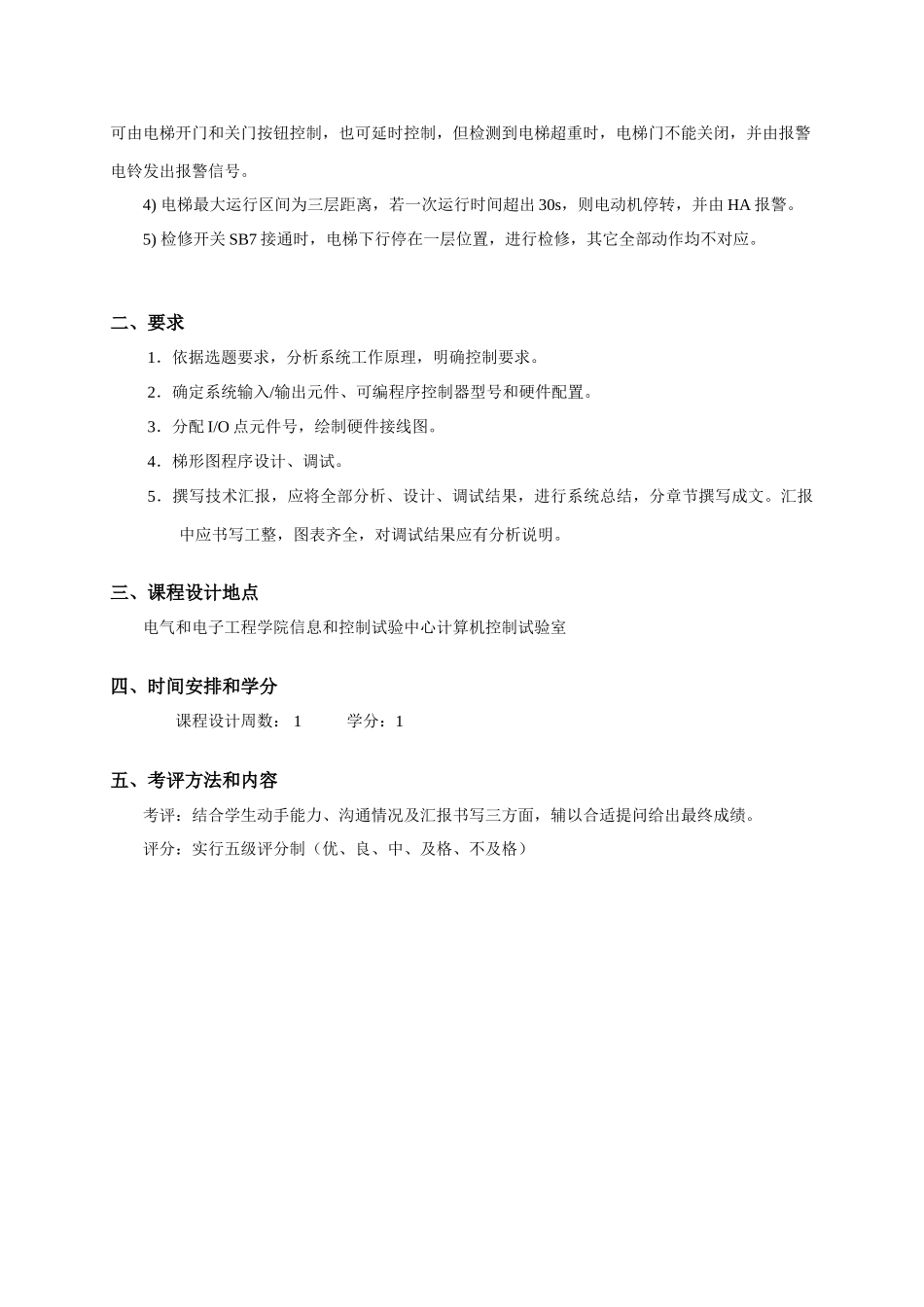

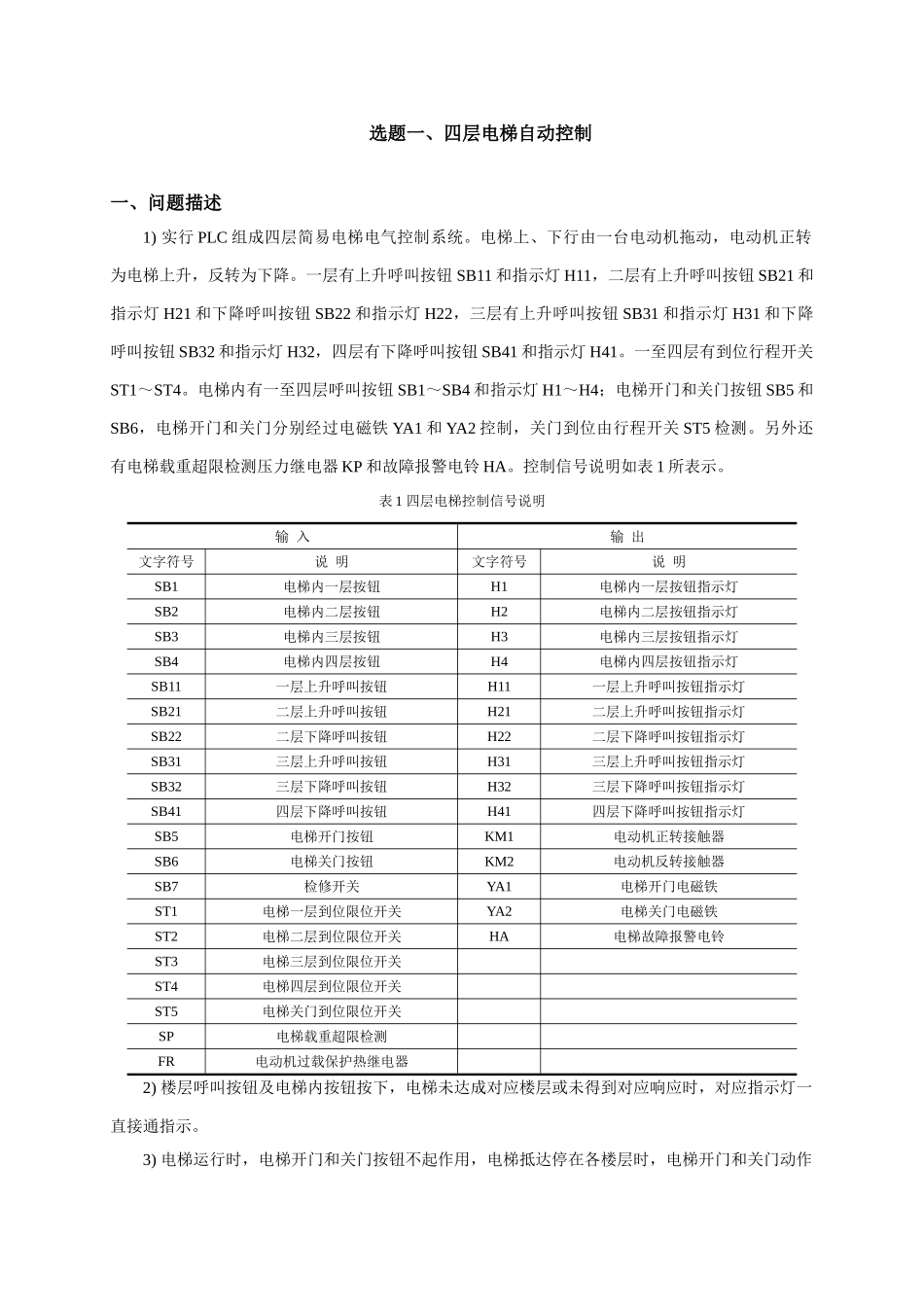

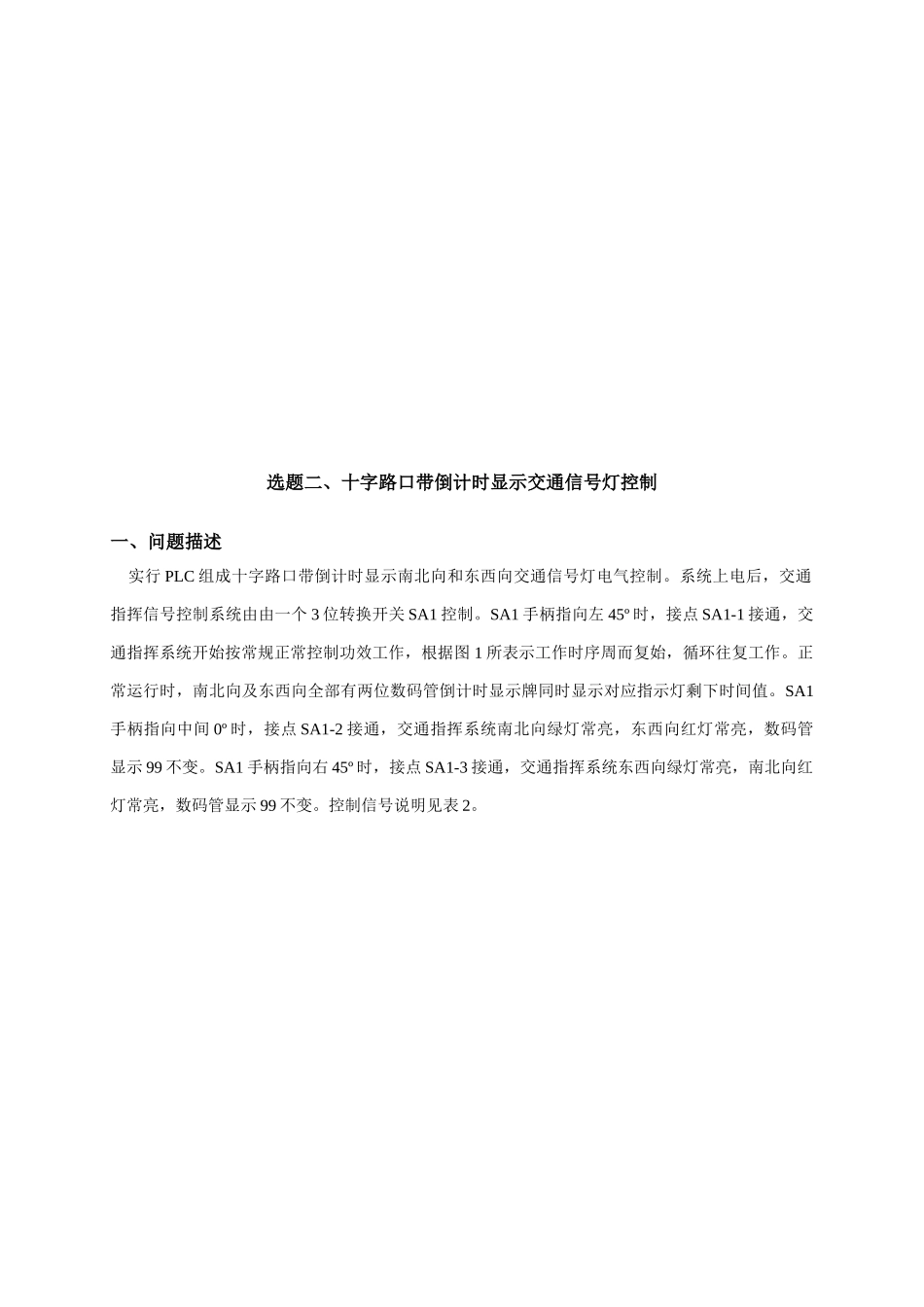

选题一、四层电梯自动控制一、问题描述1) 实行 PLC 组成四层简易电梯电气控制系统。电梯上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层有上升呼叫按钮 SB11 和指示灯 H11，二层有上升呼叫按钮 SB21 和指示灯 H21 和下降呼叫按钮 SB22 和指示灯 H22，三层有上升呼叫按钮 SB31 和指示灯 H31 和下降呼叫按钮 SB32 和指示灯 H32，四层有下降呼叫按钮 SB41 和指示灯 H41。一至四层有到位行程开关ST1～ST4。电梯内有一至四层呼叫按钮 SB1～SB4 和指示灯 H1～H4；电梯开门和关门按钮 SB5 和SB6，电梯开门和关门分别经过电磁铁 YA1 和 YA2 控制，关门到位由行程开关 ST5 检测。另外还有电梯载重超限检测压力继电器 KP 和故障报警电铃 HA。控制信号说明如表 1 所表示。表 1 四层电梯控制信号说明输 入输 出文字符号说 明文字符号说 明SB1电梯内一层按钮H1电梯内一层按钮指示灯SB2电梯内二层按钮H2电梯内二层按钮指示灯SB3电梯内三层按钮H3电梯内三层按钮指示灯SB4电梯内四层按钮H4电梯内四层按钮指示灯SB11一层上升呼叫按钮H11一层上升呼叫按钮指示灯SB21二层上升呼叫按钮H21二层上升呼叫按钮指示灯SB22二层下降呼叫按钮H22二层下降呼叫按钮指示灯SB31三层上升呼叫按钮H31三层上升呼叫按钮指示灯SB32三层下降呼叫按钮H32三层下降呼叫按钮指示灯SB41四层下降呼叫按钮H41四层下降呼叫按钮指示灯SB5电梯开门按钮KM1电动机正转接触器SB6电梯关门按钮KM2电动机反转接触器SB7检修开关YA1电梯开门电磁铁ST1电梯一层到位限位开关YA2电梯关门电磁铁ST2电梯二层到位限位开关HA电梯故障报警电铃ST3电梯三层到位限位开关ST4电梯四层到位限位开关ST5电梯关门到位限位开关SP电梯载重超限检测FR电动机过载保护热继电器2) 楼层呼叫按钮及电梯内按钮按下，电梯未达成对应楼层或未得到对应响应时，对应指示灯一直接通指示。3) 电梯运行时，电梯开门和关门按钮不起作用，电梯抵达停在各楼层时，电梯开门和关门动作可由电梯开门和关门按钮控制，也可延时控制，但检测到电梯超重时，电梯门不能关闭，并由报警电铃发出报警信号。4) 电梯最大运行区间为三层距离，若一次运行时间超出 30s，则电动机停转，并由 HA 报警。5) 检修开关 SB7 接通时，电梯下行停在一层位置，进行检修，其它全部动作均不对应。二、要求1．依据选题要求，分析系统工作原理，明确控制要求。2．确定系统输入/输出元件、可编程序控...
