plc模拟量编程实例

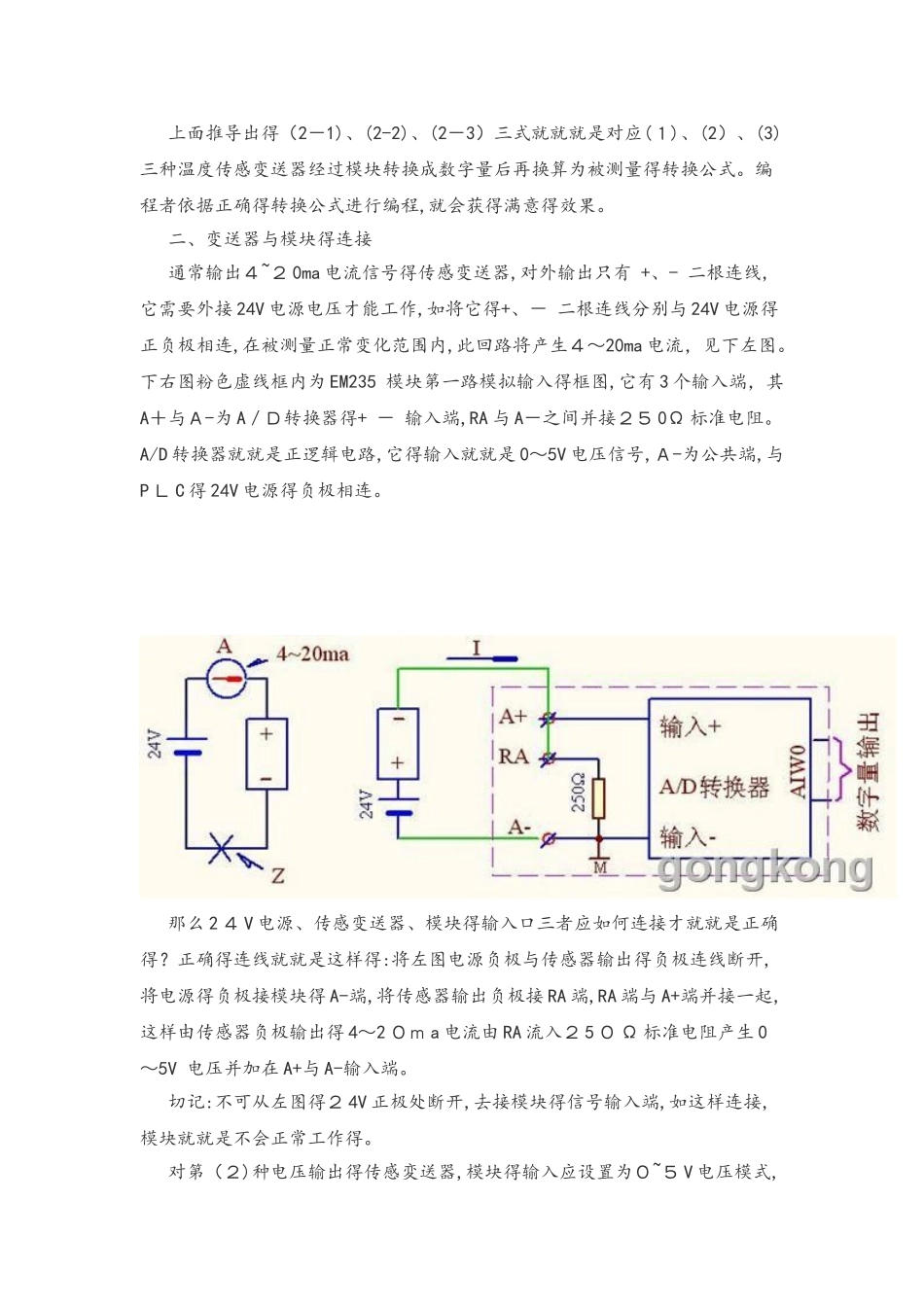

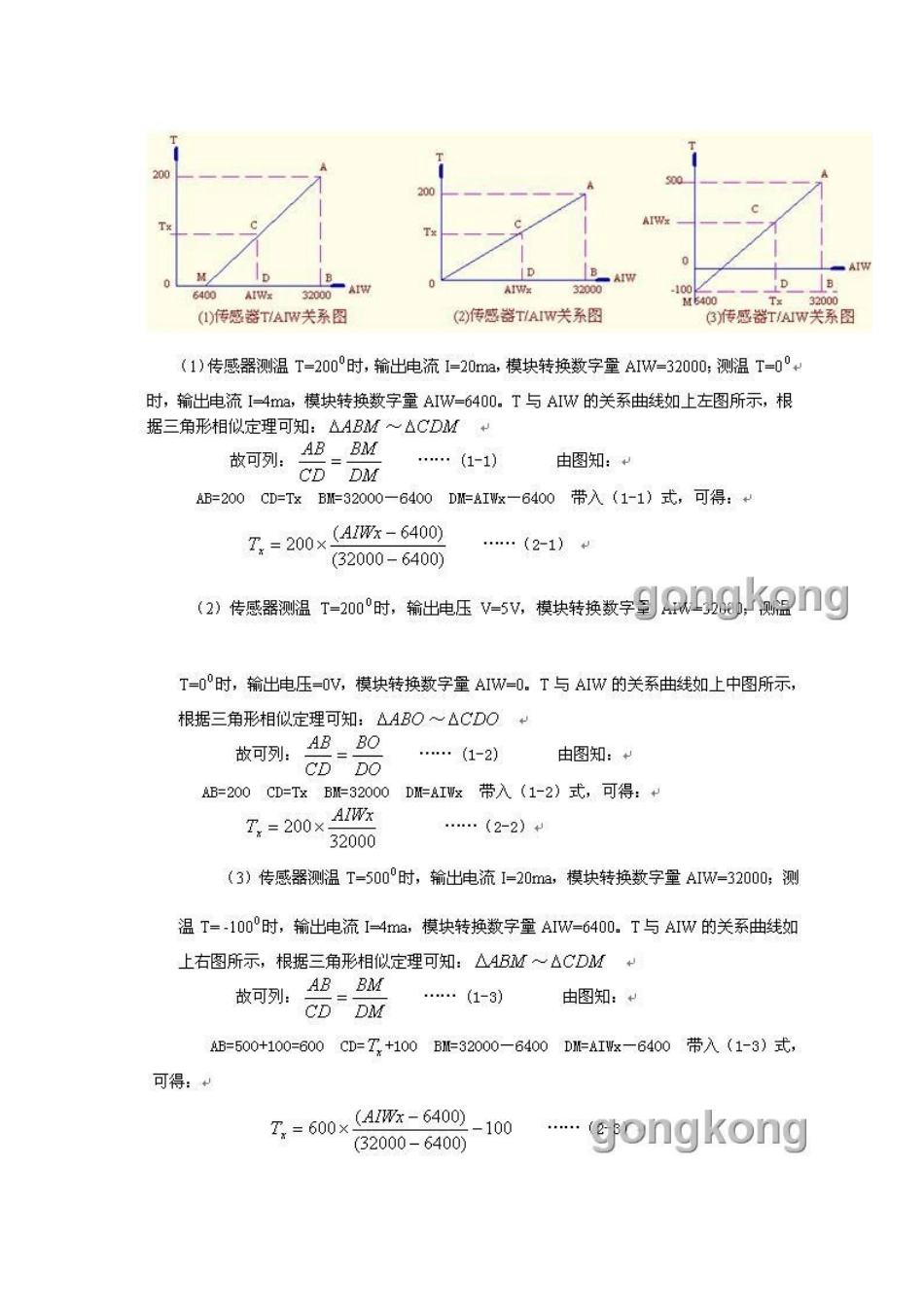

对输入、输出模拟量得 PLC 编程实例解析对于初学 PLC 编程得人来说,模拟量输入、输出模块得编程要比用位变量进行一般得程序控制难得多,因为它不仅仅就就是程序编程，而且还涉及到模拟量得转换公式推导与使用得问题。不同得传感变送器,通过不同得模拟量输入输出模块进行转换，其转换公式就就是不一样得,假如选用得转换公式不对,编出得程序肯定就就是错误得。比如有３个温度传感变送器:(1)、测温范围为 ０~２ 00 ,变送器输出信号为 4～20 ｍ a（2)、测温范围为 0～２ 00 ，变送器输出信号为 0～5V（3）、测温范围为 -100 ~５ 00 ,变送器输出信号为 4～2 ０ ma(1)与(2)二个温度传感变送器，测温范围一样,但输出信号不同,(1)与（3)传感变送器输出信号一样,但测温范围不同,这３个传感变送器既使选用相同得模拟量输入模块，其转换公式也就就是各不相同。一、转换公式得推导下面选用 S ７-2 ０ 0 得模拟量输入输出模块 EM235 得参数为依据对上述得 3个温度传感器进行转换公式得推导:对于(1)与(3）传感变送器所用得模块，其模拟量输入设置为 0~２ 0ma 电流信号 ，２ 0ma对应数子量=３ 2000,４ ma 对应数字量=6400；对于（2)传感变送器用得模块,其模拟量输入设置为 0~５ V 电压信号，５ V对应数字量=３２ 000，0V 对应数字量=0；这 3 种传感変送器得转换公式该如何推导得呢？这要借助与数学知识帮助，请见下图: 上面推导出得（2－1)、(2-2)、(2－3）三式就就就是对应(１)、(2）、(3)三种温度传感变送器经过模块转换成数字量后再换算为被测量得转换公式。编程者依据正确得转换公式进行编程,就会获得满意得效果。二、变送器与模块得连接通常输出４~２ 0ma 电流信号得传感变送器,对外输出只有 +、- 二根连线,它需要外接 24V 电源电压才能工作,如将它得+、－ 二根连线分别与 24V 电源得正负极相连,在被测量正常变化范围内,此回路将产生４～20ma 电流，见下左图。下右图粉色虚线框内为 EM235 模块第一路模拟输入得框图,它有 3 个输入端，其A＋与Ａ-为 A／Ｄ转换器得+ － 输入端,RA 与 A－之间并接２５ 0Ω 标准电阻。A/D 转换器就就是正逻辑电路,它得输入就就是 0～5V 电压信号,Ａ-为公共端,与P Ｌ C 得 24V 电源得负极相连。那么 2 ４ V 电源、传感变送器、模块得输入口三者应如何连接才就就是正确得？正确得连线就就是这样得:将左图电源负极与传感器输出得负极连线断开,将电源...
