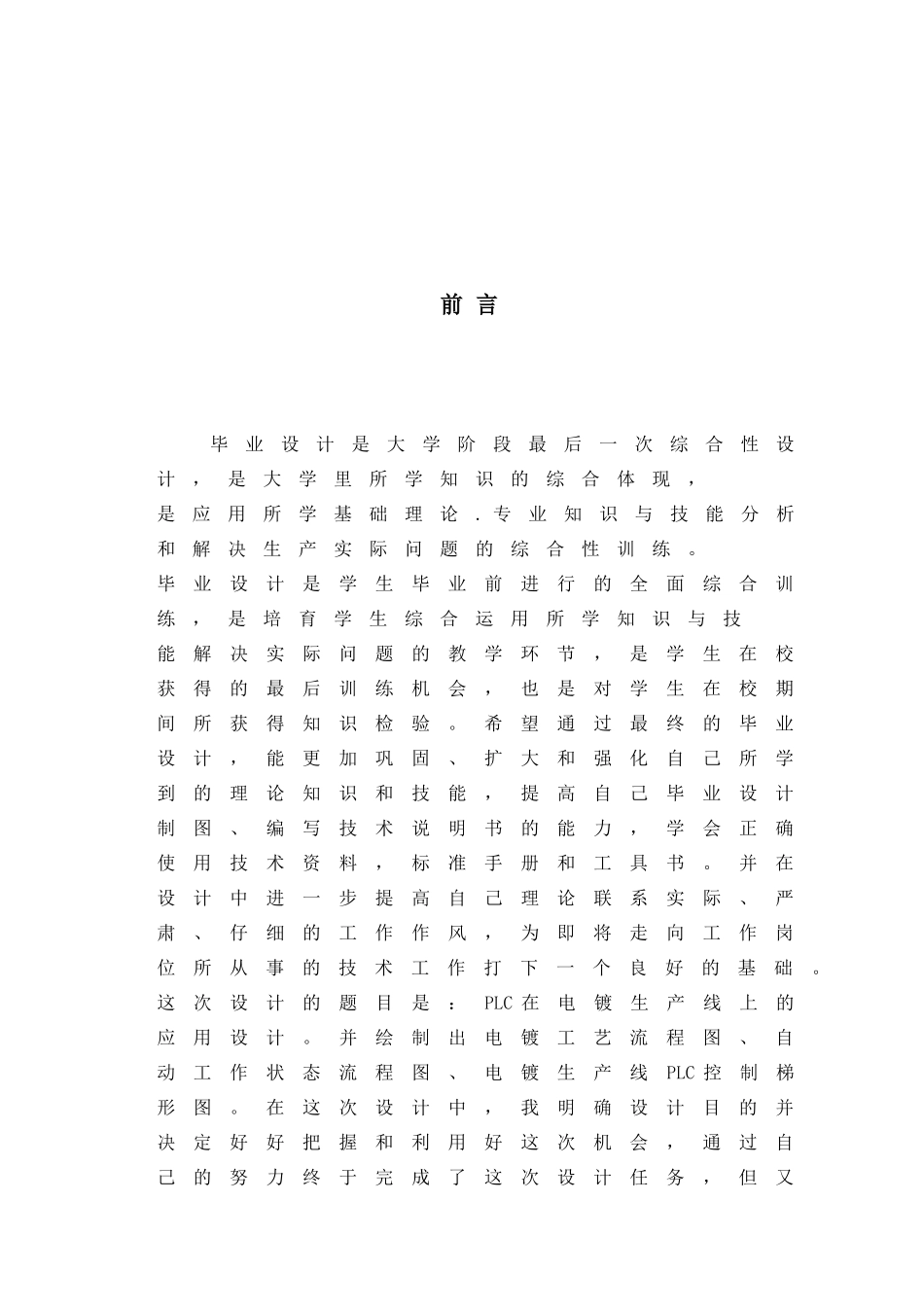

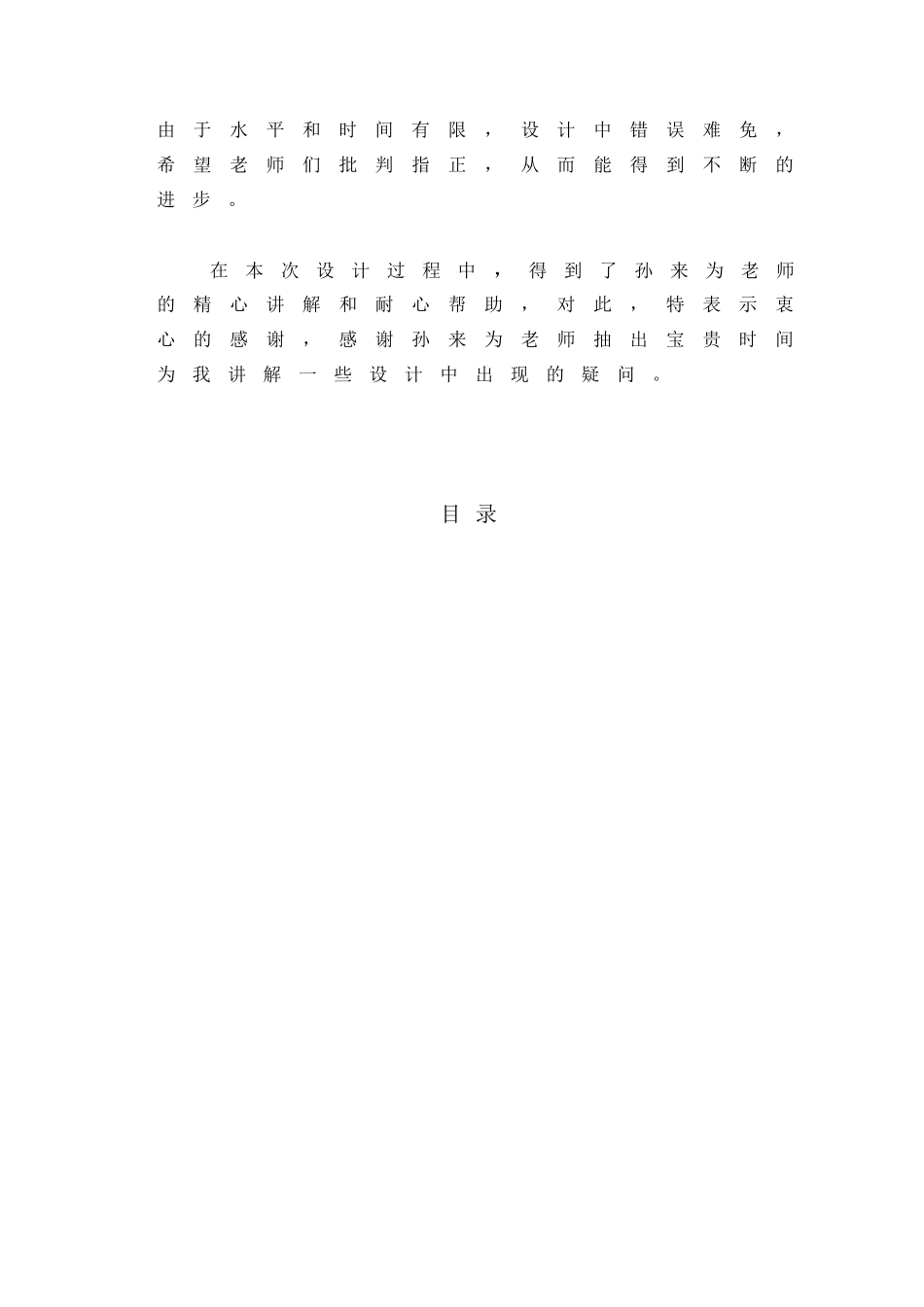

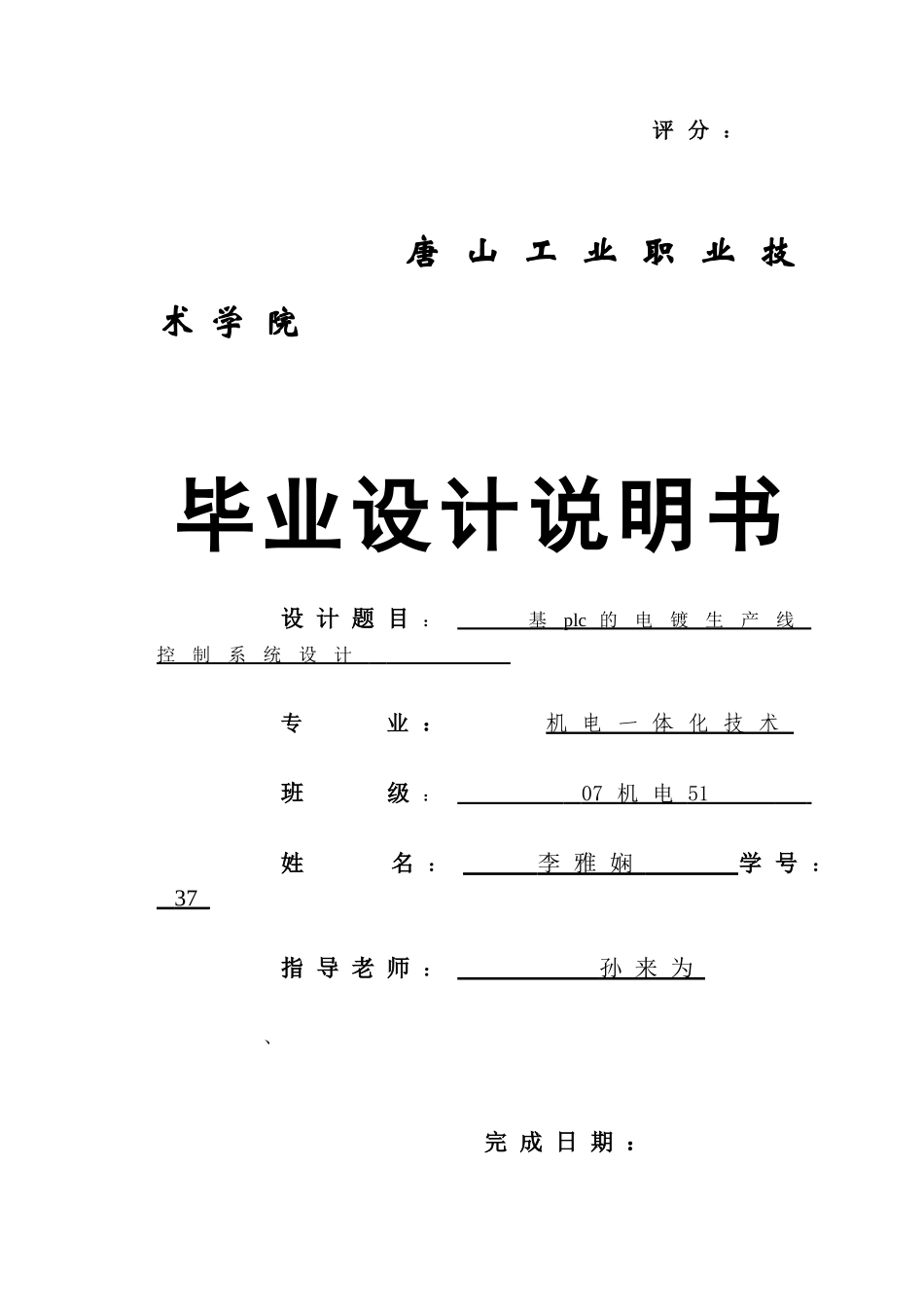

评 分 ： 唐 山 工 业 职 业 技术 学 院毕业设计说明书设 计 题 目 ： 基 plc 的电镀生产线 控制系统设计 专 业 ： 机 电 一 体 化 技 术班 级 ： 07 机 电 51 姓 名 ： 李 雅 娴 学 号 ： 37 指 导 老 师 ： 孙 来 为 、 完 成 日 期 ：前 言毕业设计是大学阶段最后一次综合性设计，是大学里所学知识的综合体现，是应用所学基础理论. 专业知识与技能分析和解决生产实际问题的综合性训练。毕业设计是学生毕业前进行的全面综合训练，是培育学生综合运用所学知识与技能解决实际问题的教学环节，是学生在校获得的最后训练机会，也是对学生在校期间所获得知识检验。希望通过最终的毕业设计，能更加巩固、扩大和强化自己所学到的理论知识和技能，提高自己毕业设计制图、编写技术说明书的能力，学会正确使用技术资料，标准手册和工具书。并在设计中进一步提高自己理论联系实际、严肃、仔细的工作作风，为即将走向工作岗位所从事的技术工作打下一个良好的基础。这次设计的题目是：PLC 在电镀生产线上的应用设计。并绘制出电镀工艺流程图、自动工作状态流程图、电镀生产线PLC 控制梯形图。在这次设计中，我明确设计目的并决定好好把握和利用好这次机会，通过自己的努力终于完成了这次设计任务，但又由于水平和时间有限，设计中错误难免，希望老师们批判指正，从而能得到不断的进步。在本次设计过程中 ， 得到了孙来为老师的精心讲解和耐心帮助，对此，特表示衷心的感谢，感谢孙来为老师抽出宝贵时间为我讲解一些设计中出现的疑问。 目 录 1 绪 论1.1课 题 概 述 本课题要求设计一种基于plc 的全自动电镀生产线，利用实验室plc 实训装置模拟全自动电镀生产线的运行，并利用计算机进行组态监控。1.2电 镀 概 述就是利用电解原理在某些金属表面上镀上一层薄层其他金属或合金的过程。电镀时，镀层金属做阳极，别氧化成阳离子进入电镀液；待镀的金属制品做阴极，镀层金属的阳离子在金属表面别还原成镀层。为排除其他阳离子的干扰，切实镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸，电镀能增强金属的抗腐蚀性（镀层金属多采纳耐腐蚀的金属）、增加强度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。随着科学进展，电镀生产工艺也不断更新，例如一种电镀生产的清洗...
