PLC的两种液体混合控制系统设计

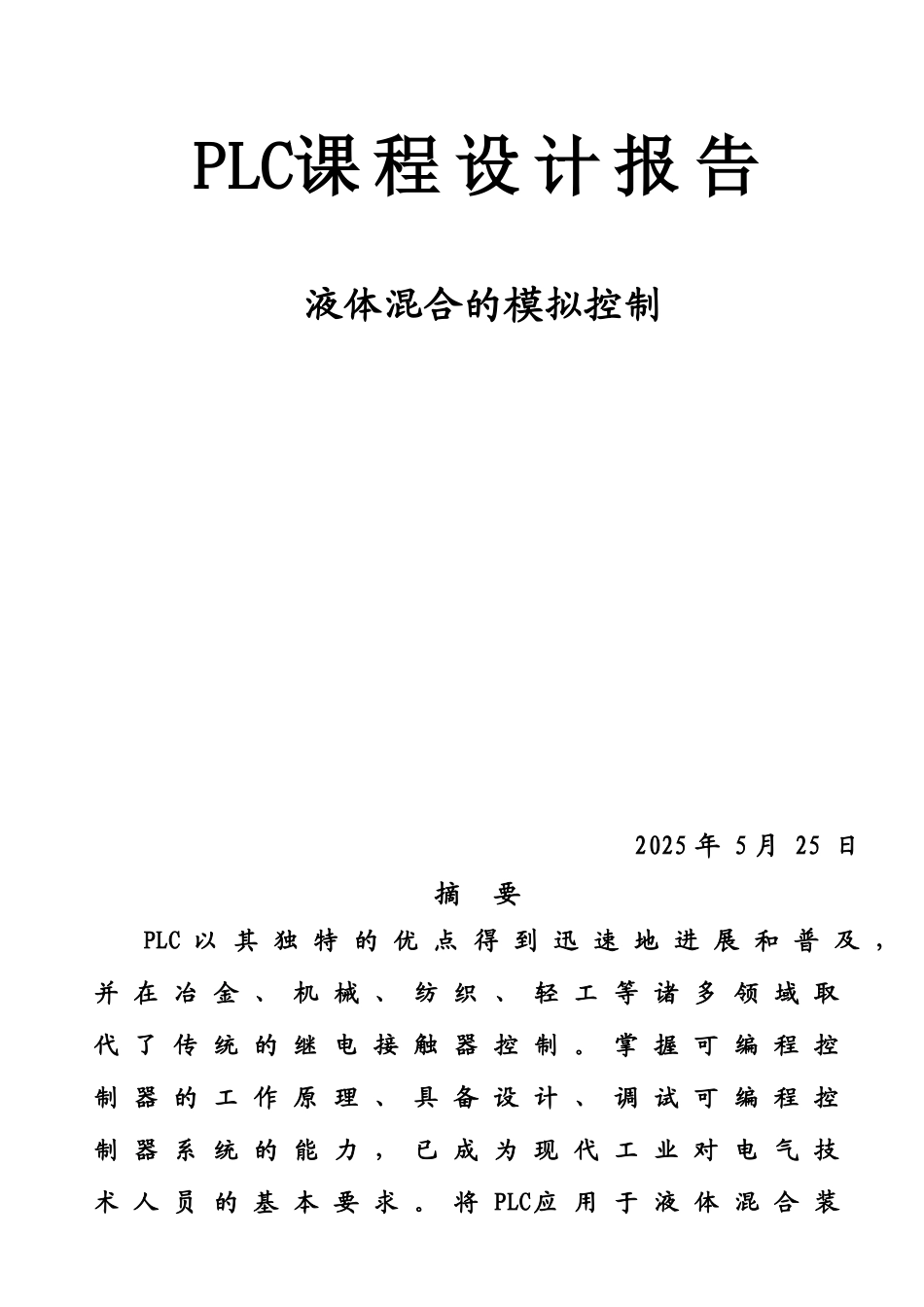

PLC课 程 设 计 报 告液体混合的模拟控制 2025 年 5 月 25 日摘 要 PLC 以 其 独 特 的 优 点 得 到 迅 速 地 进 展 和 普 及 ，并 在 冶 金 、 机 械 、 纺 织 、 轻 工 等 诸 多 领 域 取代 了 传 统 的 继 电 接 触 器 控 制 。 掌 握 可 编 程 控制 器 的 工 作 原 理 、 具 备 设 计 、 调 试 可 编 程 控制 器 系 统 的 能 力 ， 已 成 为 现 代 工 业 对 电 气 技术 人 员 的 基 本 要 求 。 将 PLC应 用 于 液 体 混 合 装置 的 控 制 ， 对 于 学 习 和 工 业 上 的 应 用 显 得 尤为 重 要 。 本 设 计 以 两 种 液 体 的 混 合 控 制 为 例 ，要 求 是 将 两 种 液 体 按 一 定 比 例 混 合 ， 在 搅 匀电 机 搅 匀 后 将 混 合 液 体 输 出 容 器 。 并 自 动 开始 下 一 周 期 ， 形 成 一 个 循 环 状 态 。 在 按 下 停止 按 钮 后 所 有 工 序 停 止 操 作 . 同 时 ， 该 设 计 采纳 西 门 子 公 司 的 S7-200 系 列 机 型 进 行 控 制 系 统的 PLC程 序 设 计 ， 利 用 模 拟 装 置 对 两 种 液 体 混合 的 工 业 流 程 进 行 模 拟 . 关 键 词 ： 两 种 液 体 、 混 合 装 置 、 自 动 控 制目录1 液体自动混合系统方案设计 ....... 0 1 。 1 控制要求 ............................. 0 1 。 2 编程软件地址分配表 ......... 0 1 。 3 PLC 外部电路接线图 ............... 1 1 。 4 主电路连接图 ..................... 1 1.5 控制程序 ................................. 2 1 。 6 顺序功能图 ......................... 2 2 液体自动混合系统的硬件设计 . . . 2 2 。 1 硬件选型 ............................. 2 2.2 主电路的设计 ......................... 3 2 。 3 液体混合控制系统示意 ..... 3 3 液体自动混合系统的软件设计 . . . 4 3.1 PLC 控制的相关流程图 ............... 4 3 。 2 可编程控制器梯形图 ......... 4 4 心得体会 ..................................... 7 参 考 文 献 8 1 液 体 自 动 ...
