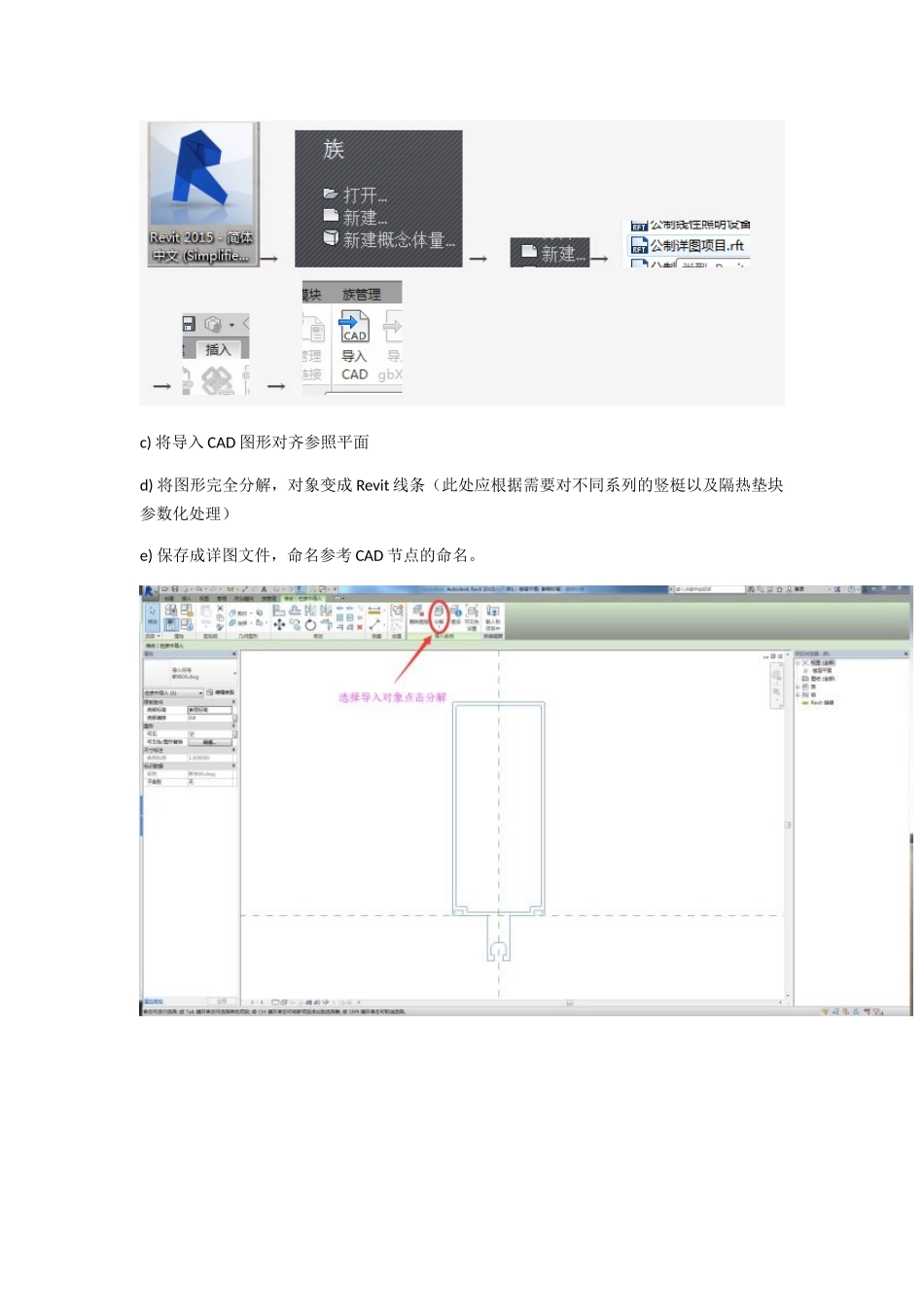

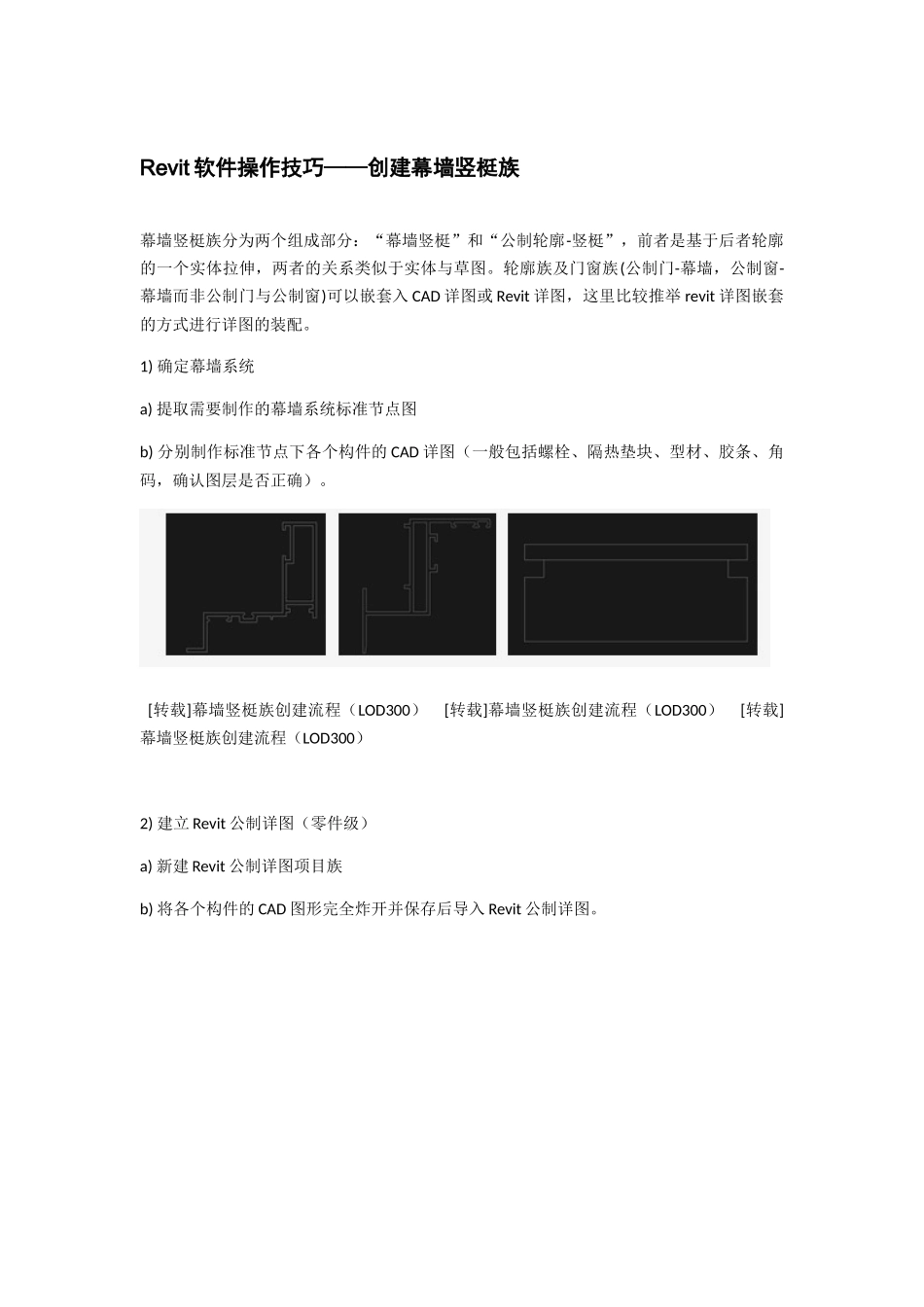

Revit 软件操作技巧——创建幕墙竖梃族幕墙竖梃族分为两个组成部分：“幕墙竖梃”和“公制轮廓-竖梃”，前者是基于后者轮廓的一个实体拉伸，两者的关系类似于实体与草图。轮廓族及门窗族(公制门-幕墙，公制窗-幕墙而非公制门与公制窗)可以嵌套入 CAD 详图或 Revit 详图，这里比较推举 revit 详图嵌套的方式进行详图的装配。1) 确定幕墙系统a) 提取需要制作的幕墙系统标准节点图b) 分别制作标准节点下各个构件的 CAD 详图（一般包括螺栓、隔热垫块、型材、胶条、角码，确认图层是否正确）。 [转载]幕墙竖梃族创建流程（LOD300） [转载]幕墙竖梃族创建流程（LOD300） [转载]幕墙竖梃族创建流程（LOD300）2) 建立 Revit 公制详图（零件级）a) 新建 Revit 公制详图项目族b) 将各个构件的 CAD 图形完全炸开并保存后导入 Revit 公制详图。c) 将导入 CAD 图形对齐参照平面d) 将图形完全分解，对象变成 Revit 线条（此处应根据需要对不同系列的竖梃以及隔热垫块参数化处理）e) 保存成详图文件，命名参考 CAD 节点的命名。3) 建立嵌套 Revit 公制详图（部件级）a) 新建族，样板选择“公制详图项目”b) 载入步骤一做好的 Revit 详图，根据 CAD 节点图的实际位置进行拼装和对齐，默认水平参照平面为项目中玻璃外表面（出墙面）c) 新建参照平面，作为玻璃内表面，关联对应详图构件（图例中应为立杆与依附立杆的胶条）d) 在水平参照平面（玻璃外表面）与新建参照平面（玻璃内表面）之间建立尺寸标注，并设定添加“玻璃厚度”参数（族类型参数）。4) 建立 Revit 竖挺轮廓族a) 新建族，样板选择“公制轮廓-竖梃”，在楼层平面视图中导入步骤二中拼装和对齐好的Revit 详图b) 视图中水平参照平面关联项目中幕墙的中心平面，垂直参照平面关联的是幕墙网格中心线。将详图中幕墙型材的中心平面与垂直参照平面对齐并锁定，详图中的玻璃外表面与水平参照平面对齐并锁定。c) 在创建选项卡中选择“直线“，勾勒型材的外表面，形成单个封闭图案。d) 参考详图流程，创建参照平面并添加“玻璃厚度”参数（族类型参数），将载入的 revit详图中的“玻璃厚度”关联到现有的“玻璃厚度”参数（保证型材轮廓与详图能联动）。公制轮廓-竖梃族样板 用直线勾勒出的竖梃轮廓 e) 保存轮廓族，命名方式：“XX（系统，如：明框、隐框）幕墙 OO 系列（系列，如120、150）竖（横）梃轮廓”（因为此处我们做了参数化，因此在命名...
